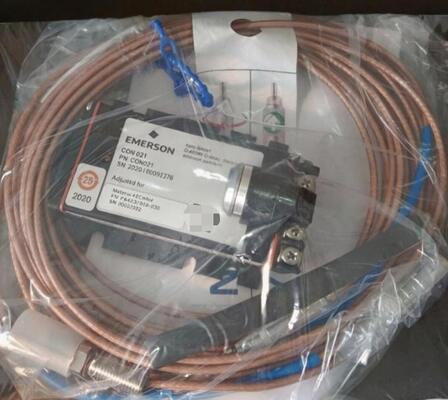

শ্যাফট কম্পন এবং পজিশন মনিটরিংয়ের জন্য EPRO PR6423/10R-030 এডি কারেন্ট সেন্সর

The EPRO PR6423/10R-030 হল একটি ৮ মিমি এডি কারেন্ট সেন্সর যা শিল্পক্ষেত্রে ঘূর্ণায়মান যন্ত্রপাতির শ্যাফ্ট কম্পন এবং পজিশন অ-যোগাযোগের মাধ্যমে পরিমাপের জন্য ডিজাইন করা হয়েছে। এটি স্টিম টারবাইন, গ্যাস টারবাইন, কম্প্রেসার, পাম্প এবং জেনারেটরের মনিটরিং সিস্টেমে ব্যবহৃত হয়, যেখানে শ্যাফ্টের নড়াচড়ার পরিবর্তন যন্ত্রের অবস্থা সম্পর্কে দরকারী তথ্য সরবরাহ করতে পারে।

সেন্সরটি তার ডগা এবং একটি ধাতব শ্যাফ্টের মধ্যে ফাঁক পরিমাপ করে কাজ করে। যখন শ্যাফ্ট নড়ে, তখন ফাঁক পরিবর্তিত হয় এবং সেন্সর সিস্টেম এই পরিবর্তনকে একটি বৈদ্যুতিক সংকেতে রূপান্তরিত করে। একটি সামঞ্জস্যপূর্ণ সিগন্যাল কনভার্টার তখন মেশিন মনিটরিং সিস্টেম দ্বারা ব্যবহারের জন্য সংকেত প্রক্রিয়া করে। এটি ঘূর্ণায়মান অংশের সাথে শারীরিক যোগাযোগ ছাড়াই শ্যাফ্টের নড়াচড়া পরিমাপ করতে দেয়।

PR6423 সিরিজে একটি নামমাত্র সংবেদনশীলতা রয়েছে 8 V/mm, একটি 2 মিমি রৈখিক পরিমাপ পরিসীমা, এবং একটি ফ্রিকোয়েন্সি প্রতিক্রিয়া DC থেকে 20 kHz (-3 dB)। এই বৈশিষ্ট্যগুলি শ্যাফ্ট পজিশন পরিমাপ এবং ডায়নামিক কম্পন পর্যবেক্ষণ উভয়কেই সমর্থন করে। সিরিজটি কঠোর শিল্প অবস্থার জন্য ডিজাইন করা হয়েছে, একটি স্টেইনলেস-স্টিল হাউজিং এবং একটি IP66 সুরক্ষা রেটিং সহ।

The 10R সংস্করণটি একটি রিভার্স-মাউন্ট ডিজাইন ব্যবহার করে, যা দরকারী হতে পারে যখন প্রোবটি একটি মাউন্টিং পয়েন্টের পিছন থেকে ইনস্টল করার প্রয়োজন হয়। এই ব্যবস্থা প্রকৌশলীদের জন্য একটি অতিরিক্ত বিকল্প সরবরাহ করে যখন বিয়ারিং হাউজিংয়ের চারপাশের স্থান সীমিত থাকে বা সামনে থেকে অ্যাক্সেস কঠিন হয়।

৮ মিমি সেন্সিং টিপটি শিল্পক্ষেত্রে ঘূর্ণায়মান যন্ত্রপাতির শ্যাফ্ট পরিমাপের জন্য ডিজাইন করা হয়েছে। এর নামমাত্র সংবেদনশীলতা 8 V/mm সংজ্ঞায়িত করে যে প্রোব এবং টার্গেটের মধ্যে ফাঁক পরিবর্তনের সাথে আউটপুট কীভাবে পরিবর্তিত হয়। এটি প্রকৌশলীদের পরিমাপ স্কেল সেট করতে এবং স্থানচ্যুতি ডেটা সঠিকভাবে ব্যাখ্যা করতে সহায়তা করে।

প্রকাশিত PR6423 সিরিজ স্পেসিফিকেশন একটি রৈখিক পরিমাপ পরিসীমা দেয় 2 মিমি এবং একটি প্রাথমিক এয়ার গ্যাপ 0.5 মিমি। সঠিক গ্যাপ সেটিং গুরুত্বপূর্ণ কারণ রৈখিক পরিসীমার বাইরে কাজ করলে ভুল রিডিং বা দরকারী পরিমাপ ডেটা হারাতে পারে।

PR6423/10R-030 একটি রিভার্স-মাউন্ট ব্যবস্থা ব্যবহার করে। এটি সহায়ক হতে পারে যখন মাউন্টিং অবস্থান সামনে থেকে সুবিধাজনক অ্যাক্সেসের অনুমতি দেয় না বা যখন প্রোবটি বিয়ারিং হাউজিংয়ের একটি নির্দিষ্ট খোলার মাধ্যমে ফিট করার প্রয়োজন হয়।

ইনস্টলেশনের আগে, প্রকৌশলীদের মাউন্টিং থ্রেড, উপলব্ধ স্থান, প্রোব পজিশন এবং কেবল রুট নিশ্চিত করা উচিত। রিভার্স-মাউন্ট কাঠামোটি প্রকৃত ইনস্টলেশন অঙ্কনের সাথে মেলে কিনা তা নিশ্চিত করা উচিত, কেবল প্রোবের ব্যাস মূল অংশের সমান হওয়ার কারণে এটি নির্বাচন করা উচিত নয়।

1. প্রোব গ্যাপ সাবধানে সেট করুন।
   প্রকাশিত PR6423 সিরিজ ডেটা একটি প্রাথমিক এয়ার গ্যাপ দেয় 0.5 মিমি এবং একটি রৈখিক পরিমাপ পরিসীমা 2 মিমি। সঠিক ইনস্টলেশন গ্যাপ প্রস্তুতকারকের নির্দেশাবলী এবং সংযুক্ত কনভার্টারের সাথে সামঞ্জস্য রেখে সেট করা উচিত। যখন একটি সংজ্ঞায়িত ভোল্টেজ বা ক্যালিব্রেশন পদ্ধতি উপলব্ধ থাকে তখন কেবল চোখ দিয়ে গ্যাপ সেট করবেন না।
2. শ্যাফ্টের উপাদান এবং পৃষ্ঠ পরীক্ষা করুন।
   PR6423 সিরিজের জন্য নির্দিষ্ট স্ট্যান্ডার্ড ক্যালিব্রেশন টার্গেট হল ফেরোম্যাগনেটিক স্টিল, যেমন 42CrMo4 / AISI 4140। বিভিন্ন টার্গেট উপাদান বা পৃষ্ঠের অবস্থা সেন্সরের প্রতিক্রিয়া পরিবর্তন করতে পারে। যদি প্রকৃত শ্যাফ্টের উপাদান স্ট্যান্ডার্ড টার্গেট থেকে ভিন্ন হয়, তবে সুরক্ষা বা রক্ষণাবেক্ষণের সিদ্ধান্তের জন্য রিডিং ব্যবহার করার আগে সামঞ্জস্যতা নিশ্চিত করুন।
3. সঠিক কনভার্টারের সাথে প্রোবটি মেলান।
   PR6423 একটি পরিমাপ সিস্টেমের অংশ এবং অবশ্যই একটি সামঞ্জস্যপূর্ণ সিগন্যাল কনভার্টারের সাথে সংযুক্ত থাকতে হবে। একটি প্রোব প্রতিস্থাপন করার সময়, সম্পূর্ণ মডেল নম্বর, মাউন্টিং টাইপ, কেবল কনফিগারেশন, সংযোগকারী এবং কনভার্টার মডেল পরীক্ষা করুন। একটি প্রোব যা যান্ত্রিকভাবে ফিট করে তা এখনও অনুপযুক্ত হতে পারে যদি এর বৈদ্যুতিক কনফিগারেশন ইনস্টল করা সিস্টেমের সাথে মেলে না।

• এশিয়া প্যাসিফিক: চীন, দক্ষিণ কোরিয়া, জাপান, ভারত, দক্ষিণ-পূর্ব এশিয়া
• মধ্যপ্রাচ্য: সৌদি আরব, সংযুক্ত আরব আমিরাত, কাতার
• উত্তর আমেরিকা: মার্কিন যুক্তরাষ্ট্র, কানাডা
• ইউরোপ: জার্মানি, যুক্তরাজ্য, ফ্রান্স, রাশিয়া, তুরস্ক
• ল্যাটিন আমেরিকা: ব্রাজিল, আর্জেন্টিনা, মেক্সিকো

• ঘূর্ণায়মান যন্ত্রপাতির অনলাইন সুরক্ষা ব্যবস্থা
• কম্পন ও শ্যাফ্ট-পজিশন পর্যবেক্ষণ
• স্টিম টারবাইন এবং কম্প্রেসার সুরক্ষা তত্ত্বাবধান
• বড় ফ্যান, জেনারেটর এবং উচ্চ-গতির পাম্পের অবস্থা পর্যবেক্ষণ
• তেল ও গ্যাস সুবিধা
• রাসায়নিক প্রক্রিয়াকরণ প্ল্যান্ট
• বিদ্যুৎ উৎপাদন সুবিধা
• ধাতু প্রক্রিয়াকরণ ও কয়লা-রাসায়নিক প্ল্যান্ট

একটি সাধারণ কম্প্রেসার রক্ষণাবেক্ষণের কাজে, একটি শ্যাফ্ট কম্পন চ্যানেলের একটি ত্রুটি পাওয়া গেলে একটি প্রতিস্থাপন প্রোবের প্রয়োজন হতে পারে। রক্ষণাবেক্ষণ দল বিদ্যমান প্রোবের মাউন্টিং ব্যবস্থা, কেবল সংযোগ, কনভার্টার মডেল এবং প্রাথমিক গ্যাপ পরীক্ষা করে একটি প্রতিস্থাপন নির্বাচন করার আগে।

যেখানে ইনস্টলেশনের জন্য রিভার্স-মাউন্ট PR6423/10R-030 প্রয়োজন, সেখানে সম্পূর্ণ কনফিগারেশন মেলানো মূল পরিমাপ সেটআপ পুনরুদ্ধার করতে সহায়তা করে। ইনস্টলেশনের পরে, দলটি পরিষেবাতে মনিটরিং চ্যানেল ফিরিয়ে দেওয়ার আগে প্রোব গ্যাপ এবং সিগন্যাল আউটপুট যাচাই করে।
