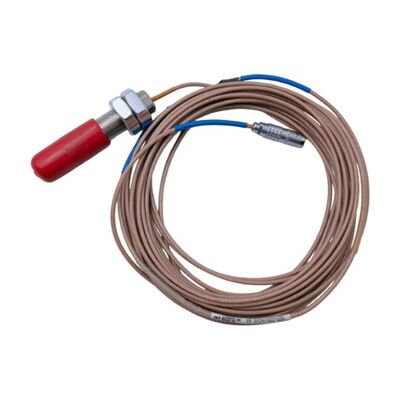

EPRO PR6424/003-030 এডি কারেন্ট সেন্সর বড় শ্যাফটের কম্পন এবং অবস্থান পর্যবেক্ষণের জন্য

The EPRO PR6424/003-030 হল একটি নন-কন্টাক্ট এডি কারেন্ট সেন্সর যা বড় ঘূর্ণায়মান মেশিনে শ্যাফটের কম্পন, অক্ষীয় অবস্থান এবং অন্যান্য নড়াচড়া পরিমাপ করার জন্য ডিজাইন করা হয়েছে। এটি স্টিম টারবাইন, গ্যাস টারবাইন, কম্প্রেসার, পাম্প এবং জেনারেটরের মতো সরঞ্জামের জন্য মেশিনারি মনিটরিং সিস্টেমে ব্যবহৃত হয়।

একটি কন্টাক্ট সেন্সরের বিপরীতে, PR6424 তার প্রোবের টিপ এবং একটি ধাতব শ্যাফটের মধ্যে ফাঁক পরিমাপ করে, ঘূর্ণায়মান পৃষ্ঠ স্পর্শ না করে। শ্যাফট নড়াচড়া করার সাথে সাথে ফাঁক পরিবর্তিত হয় এবং সেন্সর সিস্টেম এই পরিবর্তনকে একটি বৈদ্যুতিক সিগন্যালে রূপান্তরিত করে। এই সিগন্যালটি একটি সামঞ্জস্যপূর্ণ মনিটরিং সিস্টেম দ্বারা শ্যাফটের নড়াচড়া ট্র্যাক করতে এবং মেশিনের অবস্থার পরিবর্তন সনাক্ত করতে ব্যবহার করা যেতে পারে।

PR6424 একটি 16 মিমি প্রোব টিপ ব্যবহার করে এবং এর নামমাত্র সংবেদনশীলতা হল 4 V/mm যার রৈখিক ত্রুটি ±1.5% এর বেশি নয়। এর স্ট্যাটিক পরিমাপ পরিসীমা ±2.0 মিমি, এবং এর ফ্রিকোয়েন্সি প্রতিক্রিয়া DC থেকে 20 kHz পর্যন্ত -3 dB পয়েন্টে বিস্তৃত। এই বৈশিষ্ট্যগুলি এটিকে এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেগুলির জন্য শ্যাফটের অবস্থান ডেটা এবং গতিশীল কম্পন পরিমাপ উভয়ই প্রয়োজন।

রক্ষণাবেক্ষণ এবং প্রতিস্থাপনের কাজের জন্য, সম্পূর্ণ মডেল নম্বর গুরুত্বপূর্ণ। প্রয়োজনীয় পরিমাপ কর্মক্ষমতা বজায় রাখার জন্য প্রোবটি অবশ্যই সঠিক সিগন্যাল কনভার্টার, কেবল বিন্যাস এবং টার্গেট উপাদানের সাথে মিলিয়ে নিতে হবে।

16 মিমি প্রোব টিপটি বড় ঘূর্ণায়মান সরঞ্জামের শ্যাফটের নড়াচড়া পরিমাপ করার জন্য ডিজাইন করা হয়েছে। প্রকাশিত সংবেদনশীলতা হল 4 V/mm (101.6 mV/mil), যার রৈখিক ত্রুটি ±1.5% এর বেশি নয়। এই সংজ্ঞায়িত আউটপুট প্রতিক্রিয়া মনিটরিং সিস্টেমকে পরিমাপ করা ফাঁকের পরিবর্তনকে স্থানচ্যুতি মানে রূপান্তর করতে সহায়তা করে।

সঠিক ফলাফলের জন্য, প্রোবটি সঠিক ফাঁকে ইনস্টল করা উচিত এবং ম্যাচিং সিগন্যাল কনভার্টারের সাথে ব্যবহার করা উচিত। টার্গেট পৃষ্ঠ এবং শ্যাফটের উপাদান অবশ্যই সেন্সরের বর্ণিত প্রয়োজনীয়তা পূরণ করতে হবে।

PR6424 এর একটি নির্দিষ্ট ফ্রিকোয়েন্সি প্রতিক্রিয়া রয়েছে DC থেকে 20 kHz (-3 dB)। DC প্রতিক্রিয়া ধীর গতির অবস্থানের পরিবর্তন পরিমাপ সমর্থন করে, যখন বিস্তৃত ফ্রিকোয়েন্সি পরিসীমা সিস্টেমকে সম্পূর্ণ পরিমাপ চেইনের সীমার মধ্যে দ্রুত শ্যাফটের নড়াচড়া ক্যাপচার করতে দেয়।

এটি দরকারী যখন একটি মনিটরিং ব্যবস্থা শ্যাফটের অবস্থানের পরিবর্তন এবং গতিশীল কম্পন উভয়ই পর্যবেক্ষণ করতে চায়। প্রকৃত সিস্টেমের কর্মক্ষমতা কনভার্টার, ইনস্টলেশন, টার্গেট এবং মনিটরিং সরঞ্জামের উপর নির্ভর করে।

1. কমিশনিংয়ের আগে সঠিক প্রোব ফাঁক সেট করুন।প্রোব ফাঁক পরিমাপ সিস্টেমের কার্যক্ষম বিন্দুকে প্রভাবিত করে। প্রস্তুতকারকের ইনস্টলেশন নির্দেশাবলী এবং ম্যাচিং কনভার্টার স্পেসিফিকেশন অনুযায়ী ফাঁক সেট করুন। কোনো প্রাথমিক ফাঁক বর্ণিত রৈখিক পরিসীমা প্রদান করবে বলে ধরে নেবেন না। ইনস্টলেশনের পরে, আউটপুট পরীক্ষা করুন এবং নিশ্চিত করুন যে এটি প্রত্যাশিত অপারেটিং পরিসীমার মধ্যে পড়ে।
2. শ্যাফটের উপাদান এবং পৃষ্ঠের অবস্থা পরীক্ষা করুন।বর্ণিত PR6424 স্পেসিফিকেশন ফেরোম্যাগনেটিক স্টিলকে স্ট্যান্ডার্ড টার্গেট উপাদান হিসাবে ব্যবহার করে। টার্গেট উপাদান, পৃষ্ঠের অবস্থা বা জ্যামিতির পার্থক্য ফাঁক এবং আউটপুটের মধ্যে সম্পর্ককে প্রভাবিত করতে পারে। যদি শ্যাফটের উপাদান নির্দিষ্ট টার্গেট থেকে ভিন্ন হয়, তবে রিডিংয়ের উপর নির্ভর করার আগে সিস্টেমটি উপযুক্ত কিনা তা নিশ্চিত করুন।
3. প্রোব, কেবল এবং কনভার্টার ম্যাচ করুন।PR6424 অবশ্যই একটি সামঞ্জস্যপূর্ণ সিগন্যাল কনভার্টার এবং সঠিক কেবল বিন্যাস সহ ব্যবহার করতে হবে। ইনস্টল করা সেন্সর প্রতিস্থাপন করার সময়, সম্পূর্ণ পার্ট নম্বর, কেবলের দৈর্ঘ্য, সংযোগকারীর ধরণ, মাউন্টিং মাত্রা এবং কনভার্টার মডেল পরীক্ষা করুন। মাউন্টিং হোলে ফিট হওয়া একটি প্রোব স্বয়ংক্রিয়ভাবে বিদ্যমান পরিমাপ সিস্টেমের জন্য বৈদ্যুতিকভাবে ম্যাচিং হয় না।

• এশিয়া প্যাসিফিক: চীন, দক্ষিণ কোরিয়া, জাপান, ভারত, দক্ষিণ-পূর্ব এশিয়া
• মধ্যপ্রাচ্য: সৌদি আরব, সংযুক্ত আরব আমিরাত, কাতার
• উত্তর আমেরিকা: মার্কিন যুক্তরাষ্ট্র, কানাডা
• ইউরোপ: জার্মানি, যুক্তরাজ্য, ফ্রান্স, রাশিয়া, তুরস্ক
• ল্যাটিন আমেরিকা: ব্রাজিল, আর্জেন্টিনা, মেক্সিকো

• ঘূর্ণায়মান যন্ত্রপাতির অনলাইন সুরক্ষা ব্যবস্থা
• কম্পন ও শ্যাফটের অবস্থান পর্যবেক্ষণ
• স্টিম টারবাইন এবং কম্প্রেসার নিরাপত্তা তত্ত্বাবধান
• বড় ফ্যান, জেনারেটর এবং উচ্চ-গতির পাম্পের অবস্থা পর্যবেক্ষণ
• তেল ও গ্যাস সুবিধা
• রাসায়নিক প্রক্রিয়াকরণ প্ল্যান্ট
• বিদ্যুৎ উৎপাদন সুবিধা
• ধাতু প্রক্রিয়াকরণ ও কয়লা-রাসায়নিক প্ল্যান্ট

একটি সাধারণ টারবাইন রক্ষণাবেক্ষণের কাজে, একটি শ্যাফট-ডিসপ্লেসমেন্ট চ্যানেল একটি পরিকল্পিত পরিদর্শনের সময় ত্রুটি পাওয়া যাওয়ার পরে একটি প্রতিস্থাপন সেন্সরের প্রয়োজন হতে পারে। রক্ষণাবেক্ষণ দল একটি প্রতিস্থাপন নির্বাচন করার আগে আসল মডেল, প্রোবের মাত্রা, মাউন্টিং থ্রেড, কেবল বিন্যাস এবং সংযুক্ত কনভার্টার পরীক্ষা করে।

যেখানে ইনস্টলেশনের জন্য PR6424/003-030 প্রয়োজন, সেখানে সম্পূর্ণ কনফিগারেশন ম্যাচিং মূল পরিমাপ চেইন পুনরুদ্ধার করতে সহায়তা করে। ইনস্টলেশনের পরে, দলটি প্রোব ফাঁক পরীক্ষা করে এবং মনিটরিং চ্যানেলটি পরিষেবাতে ফিরিয়ে দেওয়ার আগে সংকেত যাচাই করে।
