10105/2/1 ব্যর্থতা-নিরাপদ উচ্চ ঘনত্বের অ্যানালগ ইনপুট মডিউল
| উৎপত্তি স্থল | USA |
|---|---|
| সাক্ষ্যদান | COO ,COC ,CQ |
| মডেল নম্বার | 10105/2/1 |
| ন্যূনতম চাহিদার পরিমাণ | 1 |
| মূল্য | $1000 |
| ডেলিভারি সময় | 5-7 দিন |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | 999 |
পণ্যের বিবরণ
| ওয়ারেন্টি | 1 বছর | মডেল নম্বর | 10105/2/1 |
|---|---|---|---|
| ফাংশন | ভাল | অবস্থা | নতুন |
| বিশেষভাবে তুলে ধরা | ব্যর্থ-নিরাপদ এনালগ ইনপুট মডিউল,উচ্চ ঘনত্বের পিএলসি মডিউল,গ্যারান্টি সহ এনালগ ইনপুট মডিউল |
||
পণ্যের বর্ণনা

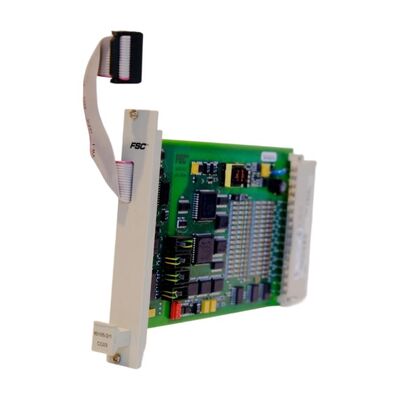

১০১০৫/২/১ ফেইল-সেফ হাই-ডেনসিটি অ্যানালগ ইনপুট মডিউল
পণ্যের সংক্ষিপ্ত বিবরণ
The ১০১০৫/২/১ হল একটি ফেইল-সেফ হাই-ডেনসিটি অ্যানালগ ইনপুট মডিউল যা FSC সেফটি কন্ট্রোল সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি ১৬টি অ্যানালগ ইনপুট চ্যানেল প্রদান করে যার ০-৪.১ V ইনপুট রেঞ্জ রয়েছে, যা একটি মডিউলের মধ্যে একাধিক অ্যানালগ ফিল্ড সিগন্যাল গ্রহণ করার সুবিধা দেয়। মডিউলটি সিস্টেম মনিটরিংয়ের জন্য একটি এক্সটার্নাল ভোল্টেজ রিডব্যাক ইনপুটও প্রদান করে।
মডিউলটি কনভার্ট করা অ্যানালগ সিগন্যাল গ্রহণ করার জন্য ডিজাইন করা হয়েছে। ফিল্ড ০-২০ mA সিগন্যাল একটি FTA-T-14 ফিল্ড টার্মিনেশন অ্যাসেম্বলি বা ১০১০৫/A/১ অ্যানালগ ইনপুট কনভার্সন মডিউল এর মাধ্যমে মডিউলের ব্যবহারের জন্য কনভার্ট করা যেতে পারে। থার্মোকাপল বা PT-100 সেন্সরের মতো ডিভাইস থেকে আসা সিগন্যালগুলি সংযোগ করার আগে প্রয়োজনীয় কারেন্ট সিগন্যালে উপযুক্ত কনভার্সন প্রয়োজন।
এর ১৬-চ্যানেল ডিজাইন, ফেইল-সেফ ইনপুট আর্কিটেকচার এবং বিল্ট-ইন ডায়াগনস্টিক ফাংশনগুলির সাথে, ১০১০৫/২/১ প্রতিষ্ঠিত সেফটি কন্ট্রোল সিস্টেমে অ্যানালগ সিগন্যাল গ্রহণের জন্য একটি কেন্দ্রীভূত সমাধান প্রদান করে।
অ্যাপ্লিকেশন ভ্যালু
মাল্টি-চ্যানেল অ্যানালগ সিগন্যাল গ্রহণের জন্য: ১৬-চ্যানেল কনফিগারেশন একটি মডিউলের মাধ্যমে একাধিক অ্যানালগ প্রসেস সিগন্যাল সংগ্রহ করার সুবিধা দেয়। এটি I/O বিন্যাসকে সরল করতে পারে যেখানে একই সেফটি কন্ট্রোল সিস্টেমের মধ্যে একাধিক পরিমাপ পয়েন্ট পর্যবেক্ষণ করার প্রয়োজন হয়।
সেফটি-ভিত্তিক অ্যানালগ মনিটরিংয়ের জন্য: মডিউলের ফেইল-সেফ ইনপুট ডিজাইন এবং সিস্টেম-নিয়ন্ত্রিত সেলফ-টেস্ট ফাংশনগুলি সেফটি-সম্পর্কিত অ্যানালগ সিগন্যাল গ্রহণের জন্য সহায়ক। সেলফ-টেস্ট অ্যাবসোলিউট অ্যাকুরেসি, ফুল-রেঞ্জ কনভার্সন, চ্যানেল ক্রসটক, ইনপুট ফিল্টার এবং ইন্টারনাল সাপ্লাই ভোল্টেজ কভার করে, যা ইনপুট মডিউলের জন্য ডায়াগনস্টিক কভারেজ প্রদান করে।
টেকনিক্যাল স্পেসিফিকেশন
| মডেল নম্বর | ১০১০৫/২/১ |
|---|---|
| অন্যান্য মডেল | ১০০০১/R/১, ১০০০১/R/১, ১০০৪/১/১, ১০০১২/১/২, ১০০২৪/H/F, ১০০১৮/E/১ |

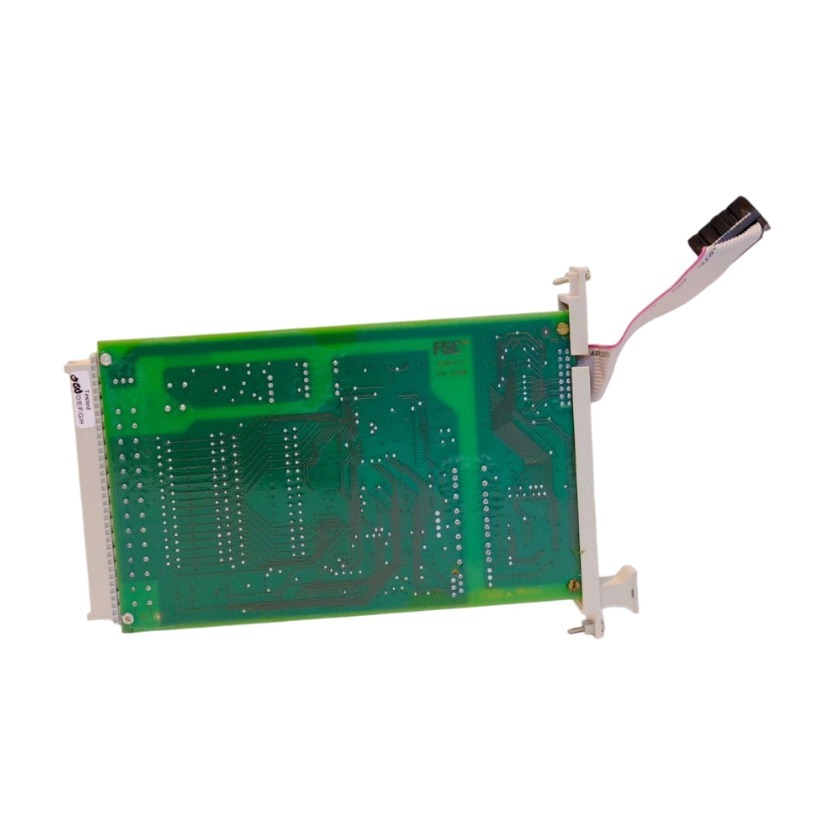

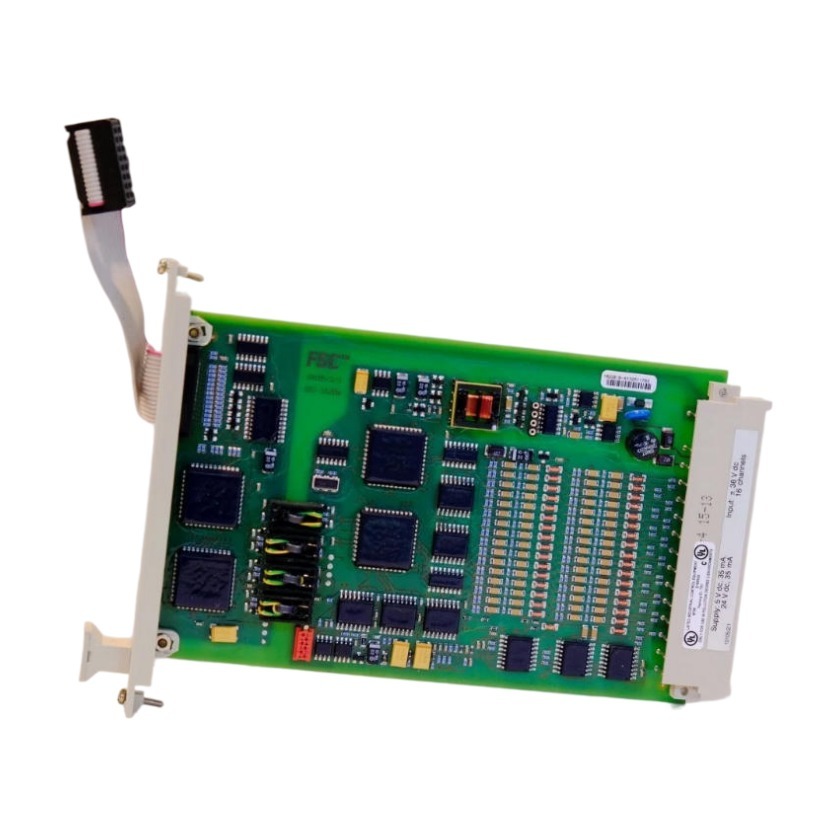

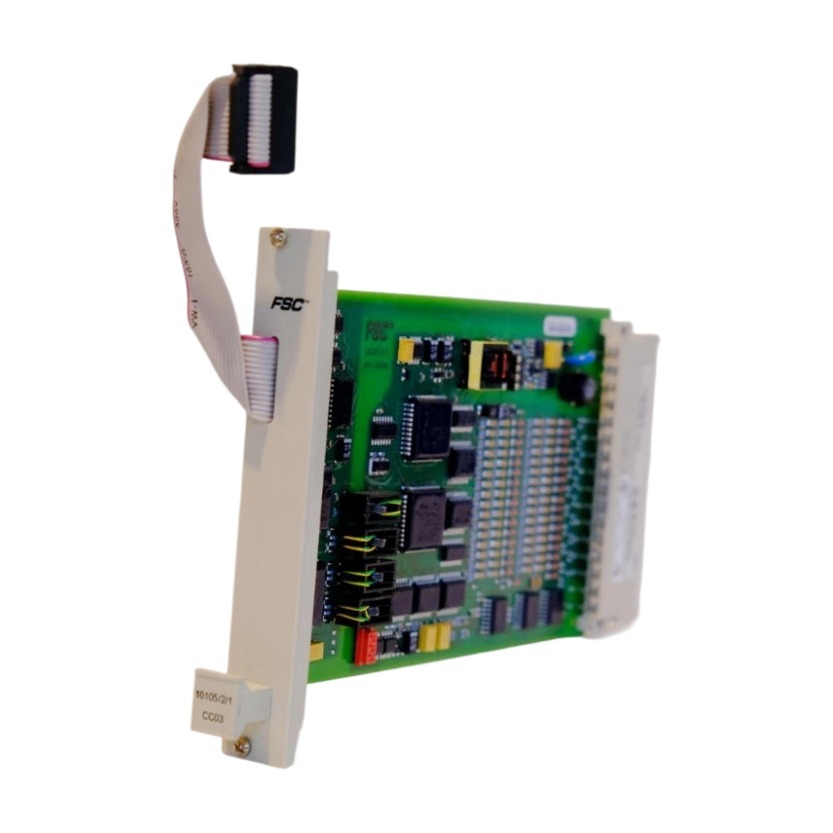

পণ্যের ছবি
মূল বৈশিষ্ট্য ও সুবিধা
- ১৬-চ্যানেল অ্যানালগ ইনপুট: ০-৪.১ V ইনপুট রেঞ্জ সহ ১৬টি অ্যানালগ ইনপুট চ্যানেল প্রদান করে, যা একটি মডিউলের মাধ্যমে একাধিক অ্যানালগ সিগন্যাল সংগ্রহ করার সুবিধা দেয় এবং FSC সিস্টেমে I/O বিন্যাসকে সরল করে।
- ফেইল-সেফ সিগন্যাল মনিটরিং: বিল্ট-ইন ডায়াগনস্টিক ফাংশনগুলির সাথে একটি ফেইল-সেফ ইনপুট ডিজাইনকে একত্রিত করে, যার মধ্যে সিগন্যাল অ্যাকুরেসি, ফুল-রেঞ্জ কনভার্সন এবং চ্যানেল ক্রসটকের জন্য পরীক্ষা অন্তর্ভুক্ত রয়েছে, যা ইঞ্জিনিয়ারদের অ্যানালগ ইনপুট সেকশনের অবস্থা পর্যবেক্ষণ করতে সহায়তা করে।
ইঞ্জিনিয়ারিং নোট
একটি ১০১০৫/২/১ প্রতিস্থাপন করার সময়, ইঞ্জিনিয়ারদের ফিল্ড সিগন্যাল কনভার্সন পদ্ধতি এর উপর বিশেষ মনোযোগ দেওয়া উচিত। মডিউলটি নিজে ০-৪.১ V অ্যানালগ ইনপুট গ্রহণ করে, তাই উপযুক্ত কনভার্সন ব্যবস্থা ছাড়া ০-২০ mA প্রদানকারী একটি ফিল্ড ডিভাইস সরাসরি সংযোগ করা যায় না। তাই ইনস্টলেশনের আগে বিদ্যমান FTA-T-14 বা ১০১০৫/A/১ কনফিগারেশন পরীক্ষা করা উচিত।
সংযুক্ত সেন্সরের ধরণও যাচাই করা উচিত। থার্মোকাপল, PT-100 এবং অনুরূপ ডিভাইসগুলি থেকে আসা সিগন্যালগুলি ১০১০৫/২/১ দ্বারা প্রয়োজনীয় ইনপুট স্তরে কনভার্ট করার আগে ০(৪)-২০ mA তে উপযুক্ত কনভার্সন প্রয়োজন।ইনস্টল করা মডিউল প্রতিস্থাপন করার সময় সম্পূর্ণ সিগন্যাল পাথ মেলানো গুরুত্বপূর্ণ।
গ্লোবাল অ্যাপ্লিকেশন
- এশিয়া প্যাসিফিক: চীন, দক্ষিণ কোরিয়া, জাপান, ভারত, দক্ষিণ-পূর্ব এশিয়া
- মধ্যপ্রাচ্য: সৌদি আরব, সংযুক্ত আরব আমিরাত, কাতার
- উত্তর আমেরিকা: মার্কিন যুক্তরাষ্ট্র, কানাডা
- ইউরোপ: জার্মানি, যুক্তরাজ্য, ফ্রান্স, রাশিয়া, তুরস্ক
- ল্যাটিন আমেরিকা: ব্রাজিল, আর্জেন্টিনা, মেক্সিকো
সাধারণ অ্যাপ্লিকেশন
- ফেইল সেফ কন্ট্রোল (FSC) সিস্টেম
- সেফটি ইন্সট্রুমেন্টেড সিস্টেম
- শিল্প প্রক্রিয়া নিরাপত্তা
- জরুরী শাটডাউন অ্যাপ্লিকেশন
- তেল ও গ্যাস সুবিধা
- রাসায়নিক প্রক্রিয়াকরণ প্ল্যান্ট
- বিদ্যুৎ উৎপাদন সুবিধা
- বিদ্যমান সেফটি কন্ট্রোল সিস্টেম রক্ষণাবেক্ষণ
- লিগ্যাসি কন্ট্রোল সিস্টেম লাইফসাইকেল সাপোর্ট
প্রকল্পের কেস
একটি প্রতিষ্ঠিত সেফটি কন্ট্রোল সিস্টেমের নির্ধারিত রক্ষণাবেক্ষণের সময় একটি হাই-ডেনসিটি অ্যানালগ ইনপুট মডিউল প্রতিস্থাপনের প্রয়োজন ছিল। ১০১০৫/২/১ নির্বাচন করা হয়েছিল বিদ্যমান ১৬-চ্যানেল অ্যানালগ ইনপুট আর্কিটেকচার বজায় রাখার জন্য, যখন ইনস্টল করা সিগন্যাল কনভার্সন ব্যবস্থা মডিউলের জন্য প্রয়োজনীয় ইনপুট স্তর সরবরাহ করার জন্য বজায় রাখা হয়েছিল।
আমাদের সুবিধা
- ৪০+ দেশে রপ্তানি
- সম্পূর্ণ বিক্রয়োত্তর সেবা
- ধারাবাহিক সরবরাহ নিশ্চিত করার জন্য স্থিতিশীল সাপ্লাই চেইন
- COO, COC এবং CQ সমর্থন
- দ্রুত উদ্ধৃতি প্রতিক্রিয়া
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১০১০৫/২/১ এর ইনপুট রেঞ্জ কত?
মডিউলটির একটি ০-৪.১ V অ্যানালগ ইনপুট রেঞ্জ এবং ১ MΩ এর বেশি ইনপুট রেজিস্ট্যান্স রয়েছে।
একটি ০-২০ mA সিগন্যাল কি সরাসরি মডিউলে সংযোগ করা যেতে পারে?
না। একটি ০-২০ mA ফিল্ড সিগন্যালকে ১০১০৫/২/১ এর সাথে সংযোগ করার আগে একটি FTA-T-14 বা ১০১০৫/A/১ কনভার্সন ব্যবস্থার মাধ্যমে একটি উপযুক্ত সিগন্যাল স্তরে কনভার্ট করতে হবে।
মডিউলটি কতগুলি অ্যানালগ ইনপুট প্রদান করে?
১০১০৫/২/১ ১৬টি অ্যানালগ ইনপুট চ্যানেল প্রদান করে। এতে একটি এক্সটার্নাল ভোল্টেজ রিডব্যাক ইনপুটও অন্তর্ভুক্ত রয়েছে।
মডিউলের সেলফ-টেস্ট কী কী কভার করে?
সেলফ-টেস্টে অ্যাবসোলিউট অ্যাকুরেসি, ফুল-রেঞ্জ কনভার্সন, ইনপুটগুলির মধ্যে ক্রসটক, চ্যানেল ইনপুট ফিল্টার এবং ইন্টারনাল সাপ্লাই ভোল্টেজ অন্তর্ভুক্ত রয়েছে।
