পণ্যের বিবরণঃ

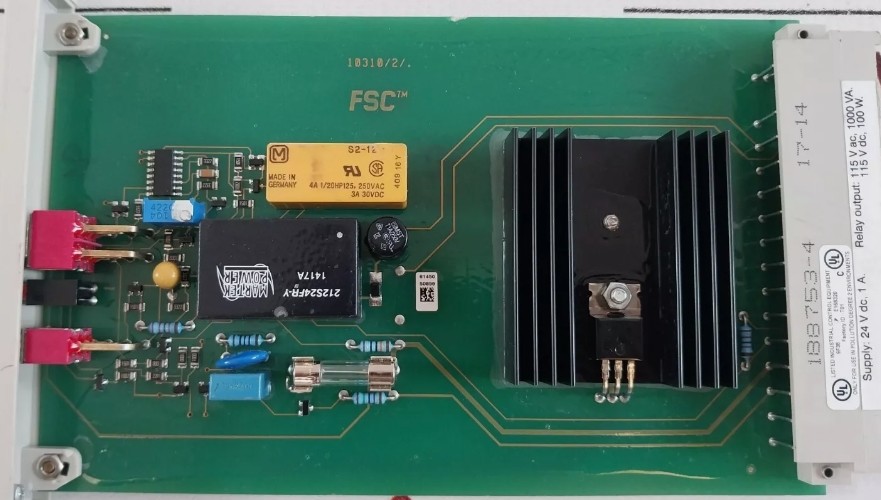

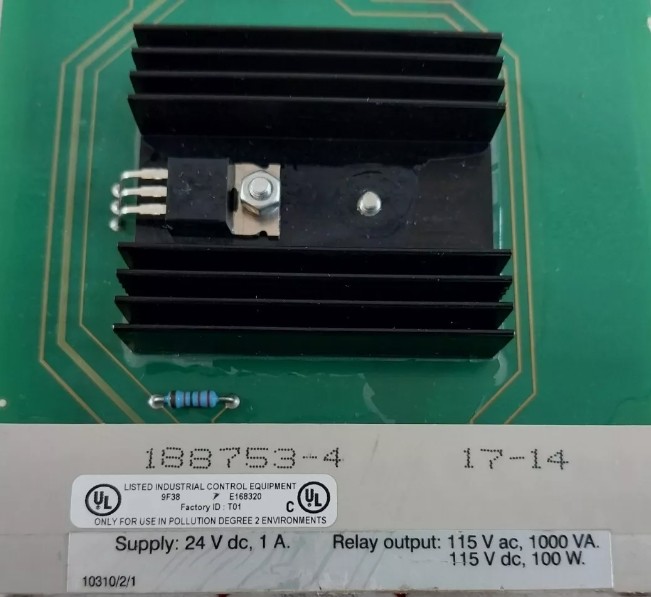

১০৩১০/২/১ মডিউলটি ২৪ ভিডিসি সিস্টেমের জন্য একটি জমি ফুটো ডিটেক্টর (ইএলডি) । এটিতে একটি ম্যানুয়াল অপারেটেড স্ব-পরীক্ষা এবং জমি সংযোগ মনিটর রয়েছে (টেস্ট পজিশনে সুইচ ২) ।ইএলডি ব্যবহার করা যেতে পারে:

• 24 Vdc, 48 Vdc এবং/অথবা 60 Vdc সিস্টেম, অথবা

• ১১০ ভিডিসি সিস্টেম।

ইএলডি মডিউলটি পৃথিবীর স্তরকে 12 ভিডিসি (২৪, 48, 60 এবং/অথবা 110 ভিডিসি সরবরাহের 0 ভি সংযোগের উল্লেখ) সাথে সংযুক্ত করে। এই সংযোগটি হলঃ

• অবিচ্ছিন্ন (ডিসি অবস্থানে সুইচ ১) অথবা

• 1 হার্জ এ বিরতি (স্বিচ 1 "1 হার্জ" অবস্থানে), অথবা

• ০.২৫ হার্জ এ বিচ্ছিন্ন করা (১/৪ হার্জ অবস্থানে সুইচ ১) ।

"১ হার্জ" বা "১/৪ হার্জ" অবস্থানে সুইচ ১ থাকলে, মডিউলের সামনের অংশের সবুজ "মোড" এলইডিটি নির্বাচিত সংযোগ ফ্রিকোয়েন্সিতে ফ্ল্যাশ করে।

সুইচ ১ সাধারণত 'ডিসি' পজিশনে ব্যবহার করা হয়।

"১ হার্জ" অবস্থানটি কেবলমাত্র সেলিনয়েড বা রিলেগুলির জন্য ব্যবহার করা উচিত যা নেতিবাচক গ্রাউন্ড ভোল্টেজ দ্বারা শক্তিযুক্ত থাকতে পারে। "১/৪ হার্জ" অবস্থানটি গ্রাউন্ড ফাল্টগুলি সনাক্ত করতে ব্যবহার করা যেতে পারে।জমির ত্রুটি সনাক্তকরণের জন্য একটি বর্তমান ক্ল্যাম্প প্রয়োজন (eউদাহরণস্বরূপ, C37 ক্ল্যাম্প Chauvin Arnoux) এবং একটি ভোল্টমিটার (200 mV AC পরিসীমা) ।
