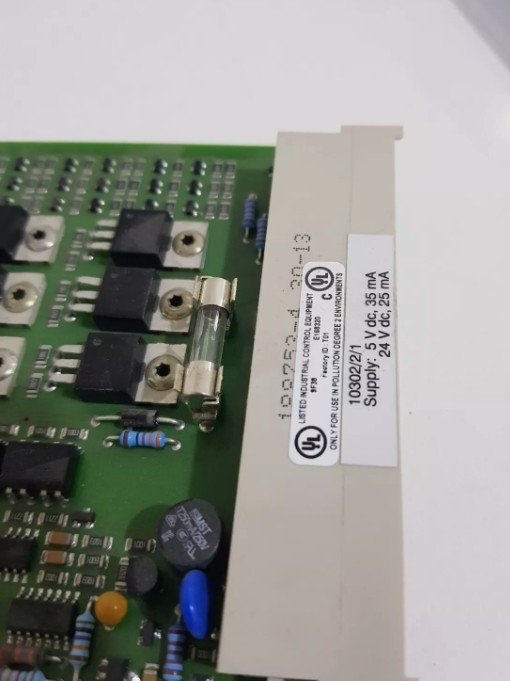

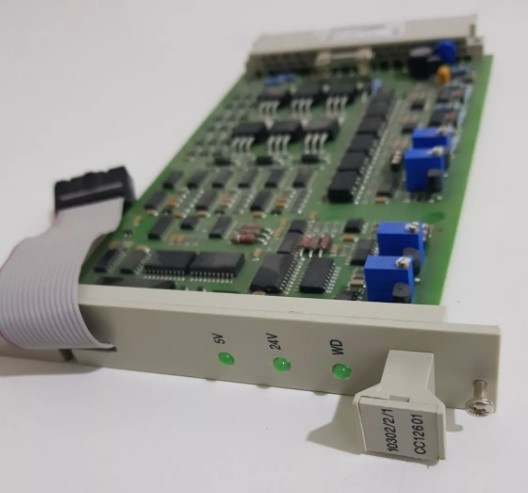

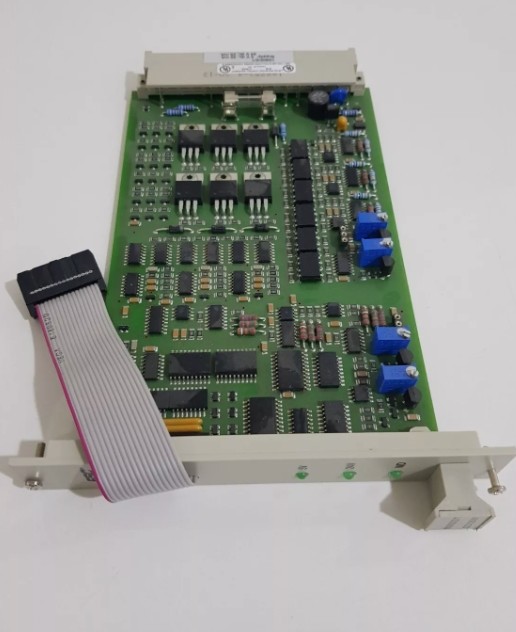

হানিওয়েল 10302/2/1 ওয়াচডগ রিপিটার

হানিওয়েল ১০৩০২/২/১ ওয়াচডগ রিপিটার

হানিওয়েল ১০৩০২/২/১ ওয়াচডগ রিপিটার.pdf

পণ্যের বিবরণঃ

ওয়াচডগ রিপিটার 10302/2/1 হল একটি মডিউল যা I/O মডিউলগুলিতে সরবরাহ করা 5 Vdc এবং 24 Vdc পর্যবেক্ষণ করে।ওয়াচডগ রিপিটারের ওয়াচডগ আউটপুট সেই আউটপুট মডিউলগুলির ওয়াচডগ ইনপুটের সাথে সংযুক্ত থাকে যার পাওয়ার সাপ্লাই (5 ভিডিসি এবং/অথবা 24 ভিডিসি) পর্যবেক্ষণ করা হয়.

নিম্নলিখিত ক্ষেত্রে একটি ওয়াচডগ রিপিটার প্রয়োজনঃ

• একাধিক-পিএসইউ কনফিগারেশনে, প্রতিটি পরবর্তী 24 ভিডিসি থেকে 5 ভিডিসি পাওয়ার সাপ্লাই ইউনিটের জন্য, যেমন পিএসইউ 2, 3, 4।

• যদি 24 ভিডিসি একটি M24-20 HE বা M24-12 HE পাওয়ার সাপ্লাই দ্বারা সরবরাহ করা হয়।

• যদি 24 Vdc একটি পাওয়ার সাপ্লাই দ্বারা সরবরাহ করা হয় যা 31.0 Vdc অতিক্রম করে এমন সরবরাহ ভোল্টেজ সরবরাহ করতে পারে।(২৪ ভিডিসি পাওয়ার সাপ্লাই ইউনিটের কোনো একক বা ডাবল ফল্ট অবস্থার অধীনে ২৪ ভিডিসি পাওয়ার সাপ্লাই ইউনিটের সর্বাধিক আউটপুট ভোল্টেজ ৩৭ ভিডিসি এর কম হতে হবে।)

• যদি প্রয়োজনীয় ওয়াচডগ বর্তমান 900 mA অতিক্রম করে।

• অপ্রয়োজনীয় I/O অংশের আউটপুট মডিউলগুলির জন্য ওয়াচডগ আউটপুট তৈরি করার জন্য অপ্রয়োজনীয় এবং অ-অপ্রয়োজনীয় I/O একত্রিত করে এমন কনফিগারেশনে।

• রিডন্ডেন্ট সেন্ট্রাল পার্টস এবং নন-রিডন্ডেন্ট I/O সহ কনফিগারেশনে, যাতে 5 Vdc পাওয়ার সাপ্লাই মনিটরিং করা যায় (যদি 5 Vdc মনিটরিং করা না হয়)

ওয়াচডগ রিপিটার একটি অনুভূমিক বাস সংযোগ প্রয়োজন। এর মানে হল যে I / O র্যাকগুলিতে স্থান সংরক্ষণ করা উচিত (পজিশন 1, 2, 11-18) ।

একটি ওয়াচডগ পুনরাবৃত্তি সর্বদা I/O বিভাগে স্থাপন করা উচিত যার আউটপুট মডিউলগুলি এই ওয়াচডগ পুনরাবৃত্তি দ্বারা পর্যবেক্ষণ করা হয়।এর মানে হল যে একাধিক (অত্যাবশ্যকীয়) I/O সেকশন সহ কনফিগারেশনে ওয়াচডগ রিপিটারগুলি এমনভাবে ইনস্টল করা যাবে না যাতে তারা "অন্যান্য" I/O সেকশনটি নিয়ন্ত্রণ করে.

ওয়াচডগ রিপিটারটি পাওয়ার সাপ্লাই চালু থাকলে প্রতিস্থাপন করা যেতে পারে, কিন্তু সেন্ট্রাল পার্ট বন্ধ হয়ে যাবে,অথবা উভয় কেন্দ্রীয় অংশ বন্ধ হয়ে যাবে যদি অপ্রয়োজনীয় কেন্দ্রীয় অংশ এবং অপ্রয়োজনীয় I/O এর সাথে একটি কনফিগারেশনে ব্যবহৃত হয়.

ওয়াচডগ রিপিটারটি DIN 41612 অনুযায়ী একটি পুরুষ সংযোগকারী দিয়ে সজ্জিত, "d", "b" এবং "z" সারি ব্যবহার করে।
