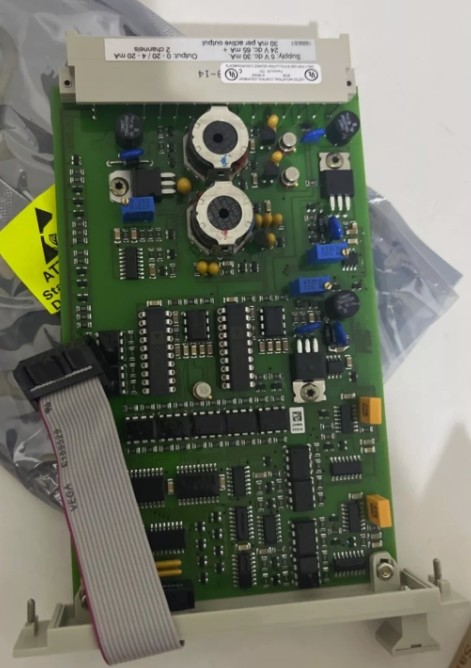

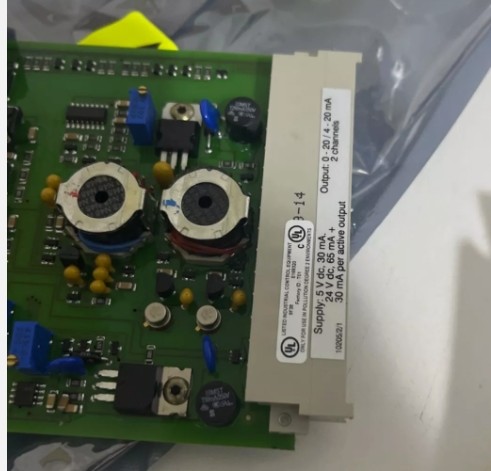

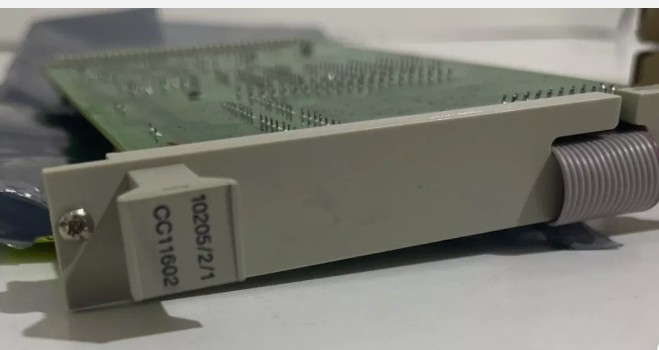

হানিওয়েল 10205/2/1 ব্যর্থতা-নিরাপদ অ্যানালগ আউটপুট মডিউল

হানিওয়েল 10205/2/1 ব্যর্থতা-নিরাপদ অ্যানালগ আউটপুট মডিউল

হানিওয়েল 10205/2/1 ব্যর্থ-নিরাপদ অ্যানালগ আউটপুট মডিউল.pdf

পণ্যের বিবরণঃ

ব্যর্থতা-নিরাপদ এনালগ আউটপুট মডিউল ১০২০৫/২/১-এ এনালগ নিয়ন্ত্রণ অ্যাপ্লিকেশনের জন্য দুটি ০ ((৪) -২০ এমএ আউটপুট চ্যানেল রয়েছে।

লোডটি কেবল প্রতিরোধমূলক বা ক্যাপাসিটিভ হতে পারে। ইন্ডাক্টিভ লোডগুলি এনালগ আউটপুট মডিউলকে ত্রুটিযুক্ত বলে প্রতিবেদন করবে। দুটি এনালগ আউটপুট 24 ভিডিসি এবং 5 ভিডিসি থেকে গ্যালভানিকভাবে বিচ্ছিন্ন.

মডিউলে 0 V 1 এবং 0 V 2 পিনগুলি আন্তঃসংযুক্ত রয়েছে। প্রতিটি এনালগ আউটপুট চ্যানেলটিতে আউটপুট মানের জন্য একটি 12-বিট ডি / এ রূপান্তরকারী এবং আউটপুট মানটি পড়ার জন্য একটি এ / ডি রূপান্তরকারী রয়েছে।A/D কনভার্টার ব্যবহার করে D/A কনভার্টার সঠিকভাবে কাজ করছে কিনা তা পরীক্ষা করা সম্ভবকনফিগারড প্রসেস নিরাপত্তা সময়ের মধ্যে, অ্যানালগ আউটপুটগুলি পরীক্ষা করা হয়ঃ

• সঠিক আউটপুট মান (বর্তমান মান ± 5%),

• শক্তি হ্রাস করার ক্ষমতা, এবং

• অ্যানালগ আউটপুটগুলির মধ্যে ক্রসস্টক।

যদি I/O ব্যাকপ্লেইন ব্যবহার করা হয়, তাহলে অ্যানালগ আউটপুট মডিউল 10205/2/1 এর জন্য প্রতিটি চ্যানেলে একটি 10205/A/. মডিউল প্রয়োজন। প্রতিটি অ্যানালগ আউটপুটটিতে একটি সেকেন্ডারি ডি-এনার্জিাইজেশন উপায় রয়েছে,যা ওয়াচডগ এবং/অথবা প্রসেসরকে আউটপুটগুলিকে শক্তিহীন করতে সক্ষম করে, অ্যাপ্লিকেশন মান ফলাফল নির্বিশেষে।

The analog output module 10205/2/1 can only be used in non-redundant I/O configurations as it is not possible to put current outputs in parallel (which would be required for redundant I/O configurations).
