GE DS200UCIAG1ACC UC2000 মাদারবোর্ড, 100mm প্রস্থ, 2kg ওজন এবং ড্রাইভ কন্ট্রোল সিস্টেমের জন্য 1 বছরের ওয়ারেন্টি সহ

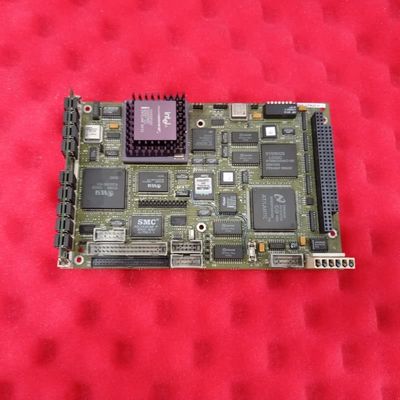

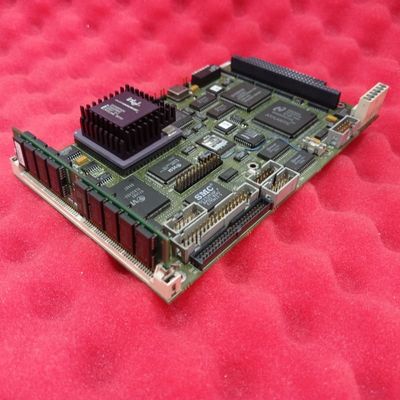

GE DS200UCIAG1ACC UC2000 মাদারবোর্ড

পণ্যের বিবরণ:

GE এর DS200UCIAG1ACC হল GE-এর ড্রাইভ কন্ট্রোল সিস্টেমের জন্য একটি গুরুত্বপূর্ণ UC2000 মাদারবোর্ড, যা বিশেষভাবে সিস্টেমের R কোরে অবস্থিত। UC2000 লাইনের প্রধান প্রিন্টেড ওয়্যারিং বোর্ড হিসেবে, এটি মূল সাব-কম্পোনেন্টগুলিকে একত্রিত করার জন্য একটি কেন্দ্রীয় হাব হিসেবে কাজ করে: এটি UCPB CPU ডটারবোর্ড, PANA ARCNET no-LAN ড্রাইভার বোর্ড, দুটি পর্যন্ত GENI বোর্ড এবং একটি PDAD হার্ড ড্রাইভ মাউন্ট করার জন্য সংযোগকারী প্রদান করে। ভৌত সমন্বয়ের বাইরে, এটি TCSA বোর্ড থেকে জ্বালানী স্কিড প্রেসার সিগন্যাল অনুবাদ করতে একটি বিল্ট-ইন 196 মাইক্রোপ্রসেসর ব্যবহার করে, তারপর এই প্রক্রিয়াকরণ করা সংকেতগুলি সিস্টেমের নিয়ন্ত্রণ ক্রম সফটওয়্যারে ব্যবহারের জন্য UCPB বোর্ডে প্রেরণ করে—যা সেন্সর ডেটাকে অপারেশনাল লজিকের সাথে যুক্ত করে।

প্রধান বৈশিষ্ট্য:
সেন্ট্রাল কম্পোনেন্ট ইন্টিগ্রেশন:এর মূল ভূমিকা হল UC2000 সিস্টেমের মডুলার অ্যাসেম্বলি সক্ষম করা: এটি UCPB CPU (সিস্টেমের প্রক্রিয়াকরণ কোর), নেটওয়ার্ক যোগাযোগের জন্য ARCNET ড্রাইভার, প্রসারিত I/O-এর জন্য GENI বোর্ড এবং ডেটা স্টোরেজের জন্য PDAD হার্ড ড্রাইভের জন্য সংযোগকারী হোস্ট করে। এই কেন্দ্রীভূত মাউন্টিং বিচ্ছিন্ন তারের ব্যবস্থা দূর করে, সিস্টেম আর্কিটেকচারকে সুসংহত করে এবং রক্ষণাবেক্ষণকে সহজ করে।

বিল্ট-ইন সিগন্যাল প্রসেসিং:সংহত 196 মাইক্রোপ্রসেসর TCSA বোর্ড থেকে জ্বালানী স্কিড প্রেসার সিগন্যাল অনুবাদ করার জন্য উৎসর্গীকৃত। এই অন-বোর্ড প্রক্রিয়াকরণ নিশ্চিত করে যে সংকেতগুলি UCPB বোর্ডের জন্য সঠিকভাবে ফরম্যাট করা হয়েছে, যা নিয়ন্ত্রণ ক্রম সম্পাদনে লেটেন্সি কমায় এবং জ্বালানী-সম্পর্কিত টারবাইন/ড্রাইভ অপারেশনের নির্ভুলতা বাড়ায়—যা দক্ষতা এবং নিরাপত্তা বজায় রাখার জন্য গুরুত্বপূর্ণ।

ন্যূনতম, উদ্দেশ্য-চালিত হার্ডওয়্যার:এটিতে কার্যকারিতা এবং ডায়াগনস্টিক্সের জন্য শুধুমাত্র প্রয়োজনীয় হার্ডওয়্যার অন্তর্ভুক্ত রয়েছে: 1 ফ্যাক্টরি-টেস্ট-অনলি জাম্পার (JP1), 2 ডায়াগনস্টিক টেস্ট পয়েন্ট (TP1, TP2) যা প্রতি প্রক্রিয়া স্পেসিফিকেশন অনুযায়ী ব্যবহৃত হয় এবং LED (DNI) যার অবস্থা প্রক্রিয়া সফটওয়্যার দ্বারা সংজ্ঞায়িত করা হয়। এটি একটি ফ্যান সংযোগকারী (P14) বৈশিষ্ট্যযুক্ত যা ঐচ্ছিক UCPB বোর্ড ফ্যানে 5V পাওয়ার সরবরাহ করে, যা CPU ডটারবোর্ডের তাপ ব্যবস্থাপনাকে সমর্থন করে।

গঠিত প্রতিস্থাপন পদ্ধতি:এর প্রতিস্থাপনে নিরাপত্তা এবং নির্ভুলতাকে অগ্রাধিকার দেওয়া হয়: ব্যবহারকারীদের অবশ্যই ইউনিটটি বন্ধ করতে হবে, উপরের-মধ্যের থাম্ব স্ক্রু দিয়ে দরজা খুলতে হবে এবং প্রথমে মাইক্রো-GENI ডটারবোর্ড/সংযোগকারীগুলিকে সংযোগ বিচ্ছিন্ন করতে হবে। নতুন বোর্ডের সুইচ এবং পটের সেটিংস পুরানোটির সাথে মিলতে হবে; UCIA পিনগুলিকে রক্ষা করার জন্য ডটারবোর্ডগুলি আলতোভাবে সরানো হয় এবং পুনরায় একত্রিতকরণ নিরাপদ সিটিংয়ের জন্য ছয়টি প্লাস্টিকের স্ট্যান্ডঅফের সাথে সারিবদ্ধ হয়—ক্ষতির ঝুঁকি কমিয়ে এবং প্রতিস্থাপনের পরে কার্যকারিতা নিশ্চিত করে।

R কোর-নির্দিষ্ট ডিজাইন:সিস্টেমের R কোরের জন্য তৈরি করা হয়েছে, এটি কোরের পাওয়ার এবং সিগন্যাল পাথওয়ের সাথে সর্বোত্তম সামঞ্জস্যতা নিশ্চিত করে। এই ডেডিকেটেড ডিজাইন সাধারণ মাদারবোর্ডের সাথে সাধারণ সামঞ্জস্যের সমস্যাগুলি এড়িয়ে যায়, যা টারবাইন বা ভারী-শুল্ক ড্রাইভ অপারেশনের মতো শিল্প অ্যাপ্লিকেশনগুলিতে ড্রাইভ কন্ট্রোল সিস্টেমের নির্ভরযোগ্যতাকে শক্তিশালী করে।
