GE MARK V DS200DCFBG1B ডিসি পাওয়ার সাপ্লাই ফিডব্যাক বোর্ড, কন্ট্রোল-লেভেল পাওয়ার এবং মোটর ফিল্ড পাওয়ার সমন্বিত

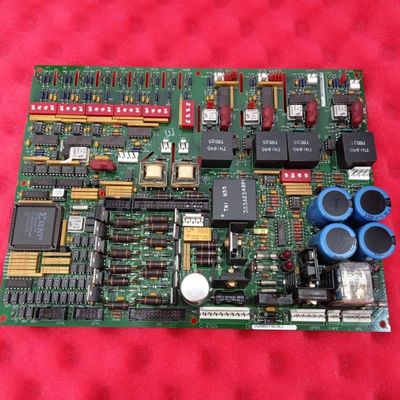

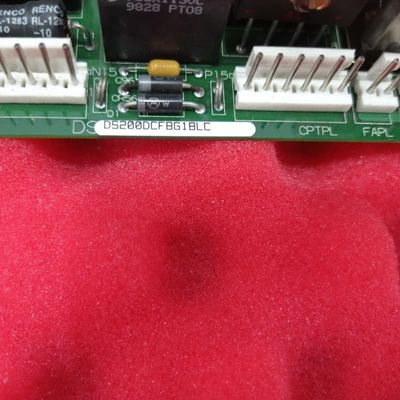

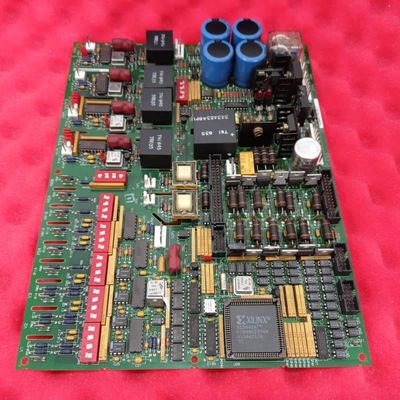

GE MARK v DS200DCFBG1B DC পাওয়ার সাপ্লাই ফিডব্যাক বোর্ড

পণ্যের বর্ণনাঃ

দ্যDS200DCFBG1Bএটি মার্ক ভি সিরিজের জন্য ডিজাইন করা একটি সমালোচনামূলক পাওয়ার সাপ্লাই বোর্ড, যা AC2000, DC2000, এবং EX2000 সহ বিভিন্ন টারবাইন নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।তার প্রাথমিক ফাংশন ড্রাইভ সিস্টেমের মধ্যে নিয়ন্ত্রণ-স্তরের শক্তি এবং ঘরের ফ্যান শক্তি সরবরাহ করা হয়.

মূল বৈশিষ্ট্য:

সামগ্রিক শক্তি ও নিয়ন্ত্রণ একীকরণঃবোর্ডটি বেশ কয়েকটি গুরুত্বপূর্ণ সার্কিটকে একীভূত করে, এটিকে পাওয়ার ম্যানেজমেন্ট এবং মোটর কন্ট্রোলের জন্য একটি কেন্দ্রীয় উপাদান করে তোলে। এর মধ্যে রয়েছে নিয়ন্ত্রণ-স্তরের পাওয়ার সরবরাহ, মোটর ফিল্ড পাওয়ার সার্কিট,এসসিআর জেনারেটরের জন্য ড্রাইভার সার্কিটএটি প্রধান পরামিতি যেমন আর্মচার বর্তমান এবং ভোল্টেজ, মোটর ক্ষেত্রের স্রোত এবং এসি লাইন বর্তমানের পর্যবেক্ষণের জন্য দায়ী।

যোগাযোগ এবং সংকেত প্রক্রিয়াকরণঃDS200DCFBG1B সিস্টেমের SDCC বা LDCC কন্ট্রোল বোর্ডের সাথে গুরুত্বপূর্ণ যোগাযোগ সহজ করে। এটি মোটর ভোল্টেজের একটি এনালগ উপস্থাপনা প্রদান করে,যা বোর্ড ডিআইপি সুইচ SW6 ব্যবহার করে সক্রিয়ভাবে স্কেল এবং সংশোধন করা যেতে পারেএকটি উল্লেখযোগ্য বৈশিষ্ট্য হল এর ভোল্টেজ নিয়ন্ত্রিত দোলক, যা ইনপুট ভোল্টেজকে নিয়ন্ত্রণ কার্ডগুলিতে প্রেরণের জন্য ফ্রিকোয়েন্সি সংকেতগুলিতে রূপান্তর করে, সুনির্দিষ্ট পর্যবেক্ষণ এবং প্রতিক্রিয়া সক্ষম করে।

কনফিগারেশন এবং ডায়াগনস্টিকঃবোর্ডটি বারোটি জাম্পার (জেপি) সেটিং এবং সাতটি ডিআইপি সুইচ (এসডাব্লু) এর মাধ্যমে বিস্তৃত কনফিগারিবিলিটি সরবরাহ করে, এটি নির্দিষ্ট সিস্টেমের প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেওয়ার অনুমতি দেয়।ডায়াগনস্টিক ক্ষমতা শক্তিশালী, দুটি লাল এলইডি সূচক (সিআর 51 এবং সিআর 55) ডিসি নিয়ন্ত্রক ফিউজের অবস্থা এবং এসি লাইনের স্থিতির জন্য একটি নিওন ল্যাম্প (এলটি 1) সহ। এটি রক্ষণাবেক্ষণ কর্মীদের জন্য স্পষ্ট দৃষ্টিভঙ্গি ত্রুটি সনাক্তকরণ সরবরাহ করে।

শক্তিশালী সুরক্ষা এবং ইন্টারফেসঃসিস্টেমের নির্ভরযোগ্যতা নিশ্চিত করার জন্য, বোর্ডে তিনটি সুরক্ষা ফিউজ রয়েছে যা বিদ্যুৎ সরবরাহের বিচ্ছিন্নতা রোধ করে।এটি বিভিন্ন ভোল্টেজ সংকেত এবং বোর্ড সাধারণ পরিমাপের জন্য পাঁচটি পরীক্ষা পয়েন্ট প্রদান করেএছাড়া, এটিতে উল্লেখযোগ্য সংখ্যক সংযোগকারী রয়েছে, যা মার্ক ভি সিরিজের অন্যান্য উপাদানগুলির সাথে ব্যাপক ইন্টারফেস নিশ্চিত করে।
