ডিআইপি সুইচ এসডাব্লু 6 এবং 12 জাম্পার সহ মার্ক ভি সিরিজের জন্য জিই ডিএস 200 ডিসিএফবিজি 1 বি ডিসি পাওয়ার সাপ্লাই ফিডব্যাক বোর্ড

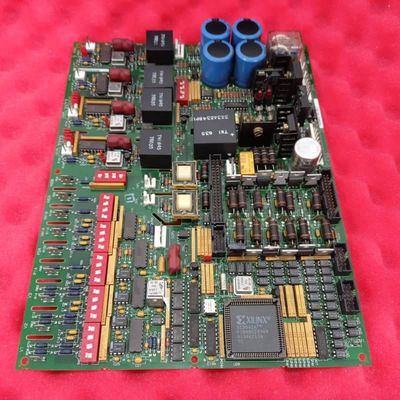

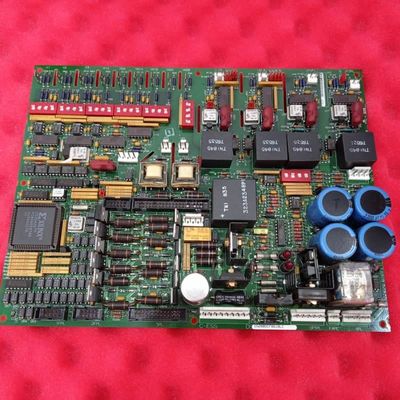

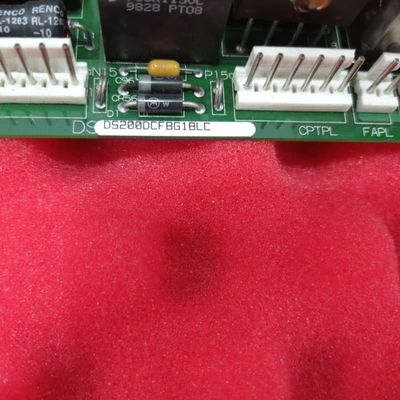

GE DS200DCFBG1B ডিসি পাওয়ার সাপ্লাই ফিডব্যাক বোর্ড

পণ্যের বিবরণ:

GE DS200DCFBG1B হল মার্ক V সিরিজের জন্য একটি ডেডিকেটেড পাওয়ার সাপ্লাই বোর্ড, যা AC2000, CB2000, DC2000, FC2000, ME2000, এবং EX2000 সহ বিভিন্ন টারবাইন সিস্টেম সমর্থন করার জন্য ডিজাইন করা হয়েছে। এর মূল ভূমিকা হল দুটি গুরুত্বপূর্ণ প্রকারের শক্তি সরবরাহ করা: সিস্টেম লজিকের জন্য কন্ট্রোল-লেভেল পাওয়ার এবং তাপ ব্যবস্থাপনার জন্য এনক্লোজার ফ্যানের পাওয়ার, যা টারবাইন ড্রাইভের স্থিতিশীল অপারেশন নিশ্চিত করে। পাওয়ার ডেলিভারির বাইরে, এটি মোটর কন্ট্রোল এবং SCR জেনারেটর ড্রাইভিংয়ের জন্য সার্কিটগুলিকে একত্রিত করে, SDCC/LDCC কন্ট্রোল বোর্ডের সাথে যোগাযোগ সক্ষম করে—যা এটিকে মার্ক V পাওয়ার এবং সিগন্যাল ব্যবস্থাপনার জন্য একটি মাল্টিফাংশনাল হাব করে তোলে।

প্রধান বৈশিষ্ট্য:
বিস্তৃত সিস্টেম সামঞ্জস্য এবং বিশেষায়িত পাওয়ার ডেলিভারি

এটি ছয়টি প্রধান টারবাইন সিস্টেমে কাজ করে, EX2000 এর জন্য উপযোগী কার্যকারিতা সহ। মৌলিক পাওয়ার সাপ্লাইগুলির থেকে ভিন্ন, এটি সংবেদনশীল ইলেকট্রনিক্সের জন্য কন্ট্রোল-লেভেল পাওয়ার এবং তাপ অপচয়ের জন্য এনক্লোজার ফ্যানের পাওয়ারে আউটপুট বিভক্ত করে, যা টারবাইন অপারেশনের দ্বৈত গুরুত্বপূর্ণ চাহিদা পূরণ করে। এই বহুমুখিতা একাধিক পৃথক পাওয়ার উপাদানগুলির প্রয়োজনীয়তা দূর করে।

ইন্টিগ্রেটেড সার্কিট এবং টার্গেটেড কমিউনিকেশন

এটিতে সার্কিটের একটি সম্পূর্ণ স্যুট রয়েছে: কন্ট্রোল-লেভেল পাওয়ার সাপ্লাই, মোটর ফিল্ড পাওয়ার/আর্মেচার কারেন্ট সার্কিট, এসি লাইন কারেন্ট মনিটরিং, এবং এসসিআর জেনারেটর ড্রাইভার সার্কিট। SDCC/LDCC বোর্ডের সাথে যোগাযোগের জন্য, এটি ইনপুট ভোল্টেজকে 1PL সংযোগকারীর মাধ্যমে পাঠানো ফ্রিকোয়েন্সি সিগন্যালে রূপান্তর করতে একটি ভোল্টেজ-নিয়ন্ত্রিত অসিলেটর ব্যবহার করে এবং ভোল্টেজ ফিডব্যাকের জন্য এমপ্লিফায়ার সার্কিট ব্যবহার করে। DIP সুইচ SW6 ব্যবহারকারীদের মোটর ভোল্টেজ ফিডব্যাক সক্রিয়ভাবে স্কেল করতে দেয়, যা কন্ট্রোল বোর্ডের সাথে সঠিক সিগন্যাল সারিবদ্ধতা নিশ্চিত করে।

নমনীয় কনফিগারেশন এবং সুস্পষ্ট ডায়াগনস্টিকস

সিস্টেম বিকল্পগুলির জন্য 12টি জাম্পার (JP) এবং সূক্ষ্ম সুরের জন্য 7টি DIP সুইচ (SW) এর মাধ্যমে কাস্টমাইজেশন সক্ষম করা হয়েছে। তিনটি সূচক সহ ডায়াগনস্টিকস সহজ করা হয়েছে: দুটি লাল LED (FU2 DC নিয়ন্ত্রকের জন্য CR51, FU3 DC নিয়ন্ত্রকের জন্য CR55) এবং একটি নিয়ন ল্যাম্প (FU1 AC লাইন স্ট্যাটাসের জন্য LT1), যা ফিউজ/নিয়ন্ত্রক সমস্যাগুলির জন্য তাৎক্ষণিক ভিজ্যুয়াল সতর্কতা প্রদান করে। পাঁচটি পরীক্ষার পয়েন্ট আরও ভোল্টেজ, সিগন্যাল মান এবং ACCT স্থিতির সরাসরি পর্যবেক্ষণের অনুমতি দেয়, যা সমস্যা সমাধানে সহায়তা করে।

শক্তিশালী সুরক্ষা এবং সংযোগ

তিনটি সমন্বিত সুরক্ষা ফিউজ ওভারকারেন্টের মতো ত্রুটি থেকে পাওয়ার বাধা প্রতিরোধ করে, যা বোর্ড এবং সংযুক্ত টারবাইন উপাদান উভয়কেই রক্ষা করে। এটিতে অন্যান্য মার্ক V সিরিজের পণ্যগুলির সাথে নির্বিঘ্ন ইন্টারফেসিংয়ের জন্য মোট 27টি সংযোগকারী (18টি প্লাগ-স্টাইল, 9টি স্ট্যাব-স্টাইল) রয়েছে, যা টারবাইন কন্ট্রোল সিস্টেম জুড়ে নির্ভরযোগ্য সিগন্যাল এবং পাওয়ার ট্রান্সফার নিশ্চিত করে।
