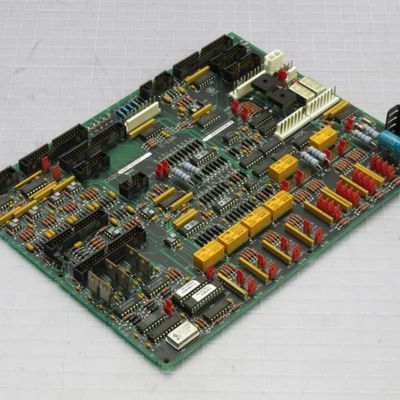

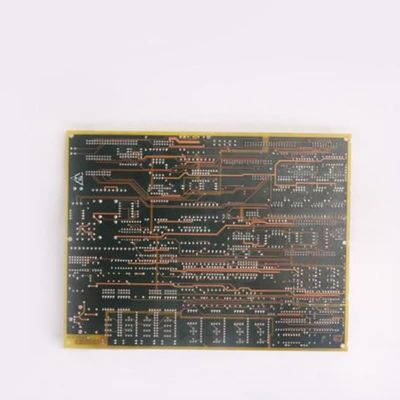

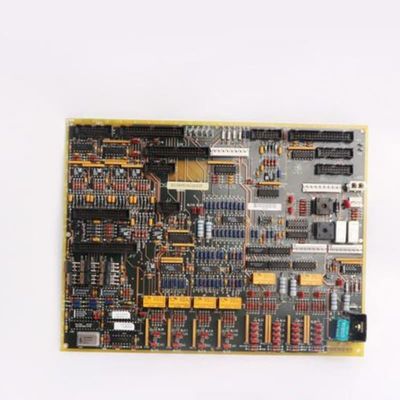

GE DS200TCQCG1BGF এনালগ IO এক্সপেন্ডার বোর্ড, ব্যাপক সংকেত প্রক্রিয়াকরণ সহ, ওজন ২ কেজি এবং ১ বছরের ওয়ারেন্টি

GE এরDS200TCQCG1BGF হল একটি এনালগ IO এক্সপেন্ডার বোর্ড (TCQC), যা GE-এর স্পিডট্রনিক কন্ট্রোল সিস্টেমের মধ্যে মার্ক V LM সিরিজের একটি অবিচ্ছেদ্য অংশ। এটি I/O কোর টার্মিনাল বোর্ড থেকে অতিরিক্ত এনালগ সংকেত প্রক্রিয়াকরণের জন্য সিস্টেমের ক্ষমতা বাড়ায়, যা টারবাইন পরিচালনার জন্য গুরুত্বপূর্ণ ডেটার স্কেলিং, কন্ডিশনিং এবং বিতরণ পরিচালনা করে। প্রধান কার্যাগুলির মধ্যে রয়েছে LVDT/LVDR-এর জন্য উত্তেজনা প্রদান, IONET সংযোগগুলি টার্মিনেট করা এবং মেগাওয়াট ট্রান্সডিউসার সংকেতগুলি প্রক্রিয়া করা—19PL সংযোগকারীর মাধ্যমে STCA বোর্ডে প্রেরণের আগে সেগুলিকে স্কেল করা। এটি পালস রেট ইনপুটগুলিকেও কন্ডিশন করে এবং JE সংযোগকারীর মাধ্যমে STCA বোর্ডের সাথে জেনারেটর/লাইন সংকেত বিনিময় করে, যা নিরবচ্ছিন্ন টারবাইন নিয়ন্ত্রণের জন্য অত্যাবশ্যক করে তোলে।

প্রধান বৈশিষ্ট্য:
ব্যাপক সংকেত প্রক্রিয়াকরণ ও বিতরণ
বোর্ডটি বিভিন্ন এনালগ সংকেত ব্যবস্থাপনায় পারদর্শী, এটি মেগাওয়াট ট্রান্সডিউসার ইনপুট, পালস রেট সংকেত এবং জেনারেটর/লাইনের ডেটা স্কেল ও কন্ডিশন করে। এটি প্রক্রিয়াকৃত সংকেতগুলিকে গুরুত্বপূর্ণ উপাদানগুলিতে পাঠায়—JE-এর মাধ্যমে TCQA বোর্ডে শ্যাফ্ট স্পিড/প্রবাহ ডেটা এবং 19PL-এর মাধ্যমে STCA বোর্ডে মেগাওয়াট সংকেত পাঠায়। এছাড়াও, এটি LVDT/LVDR-এর জন্য উত্তেজনা প্রদান করে, যা টারবাইন অ্যাকচুয়েশনের জন্য প্রয়োজনীয় সঠিক অবস্থান সংবেদনের নিশ্চয়তা দেয়।

সার্ভো ভালভ কন্ট্রোল সার্কিট্রি
ডেডিকেটেড সার্কিটগুলি সার্ভো ভালভ নিয়ন্ত্রণ পরিচালনা করে, জাম্পারগুলি TCQA বোর্ড থেকে ভালভগুলিকে পজিশন করার জন্য কারেন্ট স্কেল করে, রেফারেন্স ফিডব্যাক এবং কারেন্ট রেঞ্জগুলি হার্ডওয়্যারের মাধ্যমে সেট করা হয়। বোর্ডটি সার্ভো ক্ল্যাম্প রিলেগুলিকে একত্রিত করে যা ভালভগুলিতে পজিটিভ কারেন্ট প্রয়োগ করে এবং সুইসাইড রিলেগুলি সংকেতগুলিকে গ্রাউন্ডিং করে ভালভগুলিকে পক্ষপাত অবস্থানে নিয়ে যায়। সুইসাইড রিলেগুলি CSP থেকে আসা সংকেতগুলির মাধ্যমে সক্রিয় হয় যা TCQA বোর্ডের মাধ্যমে রুট করা হয়, যা ফল্ট অবস্থার সময় নিরাপদ, নিয়ন্ত্রিত ভালভ অপারেশন নিশ্চিত করে।

IONET ইন্টিগ্রেশন ও সিস্টেম সামঞ্জস্যতা
ঐচ্ছিকভাবে 21> ইনস্টল করা হলে এটি নির্দিষ্ট কোরের জন্য IONET টার্মিনেশন হোস্ট করে, যা স্পিডট্রনিক সিস্টেমের মধ্যে যোগাযোগ বাড়ায়। এর মানসম্মত সংযোগকারীগুলি STCA এবং TCQA বোর্ডগুলির সাথে নির্বিঘ্ন মিথস্ক্রিয়া নিশ্চিত করে, নিয়ন্ত্রণ আর্কিটেকচারের জুড়ে সংকেত অখণ্ডতা বজায় রাখে। এই ইন্টিগ্রেশন টারবাইন সাবসিস্টেমগুলিকে সিঙ্ক্রোনাইজ করার জন্য গুরুত্বপূর্ণ, সেন্সর থেকে অ্যাকচুয়েটর পর্যন্ত।

টারবাইন-নির্দিষ্ট প্রয়োজনীয়তার জন্য তৈরি করা হয়েছে
উচ্চ-চাপ শ্যাফ্ট স্পিড, তরল জ্বালানী প্রবাহ এবং সার্ভো ভালভ নিয়ন্ত্রণের উপর মনোযোগ কেন্দ্রীভূত করে—গ্যাস/স্টিম টারবাইনের পারফরম্যান্সের জন্য অত্যাবশ্যকীয় প্যারামিটার—বোর্ডটি শিল্প-নির্দিষ্ট চাহিদাগুলি পূরণ করে। এই সংকেতগুলিকে নির্ভুলতার সাথে কন্ডিশন এবং রুট করার ক্ষমতা দক্ষ টারবাইন অপারেশন সমর্থন করে, প্রতিক্রিয়া বিলম্ব কমায় এবং বিদ্যুৎ উৎপাদন ও শিল্প সেটিংসে সামগ্রিক সিস্টেমের নির্ভরযোগ্যতা বাড়ায়।
