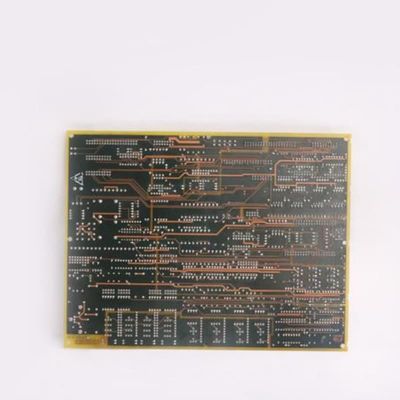

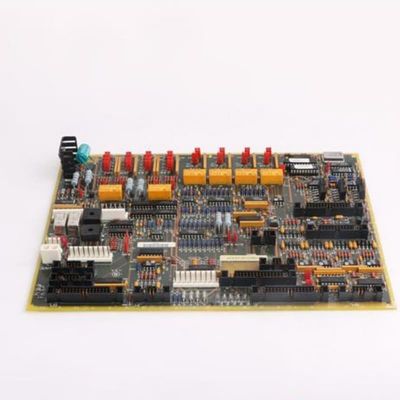

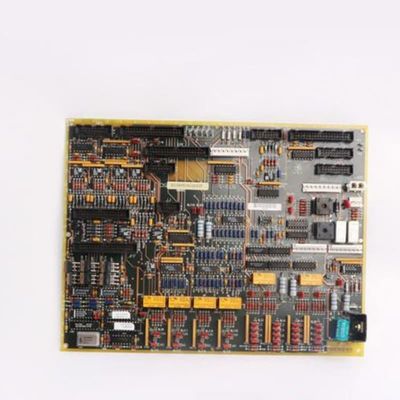

GE DS200TCQCG1B এনালগ আইও এক্সপ্যান্ডার বোর্ড ব্যাপক সিগন্যাল প্রসেসিং সহ 2 কেজি ওজন এবং 1 বছরের ওয়ারেন্টি

জিইDS200TCQCG1BFEএটি জিই'র স্পিডট্রনিক কন্ট্রোল সিস্টেমের মধ্যে মার্ক ভি এলএম সিরিজের একটি অবিচ্ছেদ্য অ্যানালগ আইও এক্সপ্যান্ডার বোর্ড (টিসিকিউসি) ।এটি I/O কোর টার্মিনাল বোর্ড থেকে অতিরিক্ত অ্যানালগ সংকেত প্রক্রিয়া করার সিস্টেমের ক্ষমতা বৃদ্ধি করে, টারবাইন অপারেশনের জন্য সমালোচনামূলক ডেটা স্কেলিং, কন্ডিশনিং এবং বিতরণ পরিচালনা করে। মূল ফাংশনগুলির মধ্যে এলভিডিটি / এলভিডিআরগুলির জন্য উত্তেজনা সরবরাহ করা, আইওএনইটি সংযোগগুলি শেষ করা,এবং মেগাওয়াট ট্রান্সডুসার সিগন্যাল প্রক্রিয়াকরণ করে 19PL সংযোগকারীর মাধ্যমে STCA বোর্ডে প্রেরণের আগে তাদের স্কেলিং করেএটি JE সংযোগকারীর মাধ্যমে জেনারেটর/লাইন সিগন্যালগুলিকে STCA বোর্ডের সাথে বিনিময় করে।

মূল বৈশিষ্ট্য:
ব্যাপক সংকেত প্রক্রিয়াকরণ ও বিতরণ
বোর্ডটি বিভিন্ন অ্যানালগ সংকেত পরিচালনা করতে পারদর্শী, এটি মেগাওয়াট ট্রান্সডুসার ইনপুট, পালস রেট সংকেত এবং জেনারেটর / লাইন ডেটা স্কেল এবং শর্ত দেয়।এটি প্রক্রিয়াজাত সংকেতগুলিকে সমালোচনামূলক উপাদানগুলিতে রুট করে যা জেই এবং মেগাওয়াট সংকেতগুলিকে 19PL এর মাধ্যমে এসটিসিএ বোর্ডের মাধ্যমে টিসিকিউএ বোর্ডের কাছে শ্যাফ্টের গতি / প্রবাহের ডেটা প্রেরণ করেএছাড়াও, এটি এলভিডিটি / এলভিডিআরগুলির জন্য উত্তেজনা সরবরাহ করে, টারবাইন অ্যাক্টিভেশনের জন্য প্রয়োজনীয় সঠিক অবস্থান সংবেদন নিশ্চিত করে।

সার্ভো ভালভ কন্ট্রোল সার্কিট
ডেডিকেটেড সার্কিটগুলি সার্ভো ভালভ নিয়ন্ত্রণ পরিচালনা করে, জাম্পারগুলি TCQA বোর্ড থেকে অবস্থান ভালভগুলিতে বর্তমান স্কেল করে, রেফারেন্স ফিডব্যাক এবং হার্ডওয়্যারের মাধ্যমে বর্তমান পরিসীমা সেট করে।বোর্ড সার্ভো ক্ল্যাম্প রিলে সংহত করে ভালভগুলিতে ইতিবাচক বর্তমান প্রয়োগ করে এবং আত্মহত্যা রিলেগুলি ভালভগুলিকে পক্ষপাতের অবস্থানে ড্রিফট করতে দেয়আত্মঘাতী রিলেগুলি সিএসপি থেকে সিগন্যালের মাধ্যমে সক্রিয় হয় যা টিসিকিউএ বোর্ডের মাধ্যমে পরিচালিত হয়, ত্রুটির পরিস্থিতিতে নিরাপদ, নিয়ন্ত্রিত ভালভ অপারেশন নিশ্চিত করে।

আইওএনইটি ইন্টিগ্রেশন ও সিস্টেম সামঞ্জস্য
এটি নির্দিষ্ট কোরগুলির জন্য আইওনেট সমাপ্তি হোস্ট করে যখন ঐচ্ছিক 21> ইনস্টল করা হয়, স্পিডট্রনিক সিস্টেমের মধ্যে যোগাযোগ উন্নত করে।এর স্ট্যান্ডার্ড সংযোগকারীগুলি STCA এবং TCQA বোর্ডগুলির সাথে নির্বিঘ্নে মিথস্ক্রিয়া নিশ্চিত করে, নিয়ন্ত্রণ স্থাপত্য জুড়ে সংকেত অখণ্ডতা বজায় রাখা। এই ইন্টিগ্রেশন টারবাইন সাবসিস্টেমগুলিকে সিঙ্ক্রোনাইজ করার জন্য সমালোচনামূলক, সেন্সর থেকে অ্যাকচুয়েটর পর্যন্ত।

টারবাইন-নির্দিষ্ট চাহিদার জন্য উপযুক্ত
উচ্চ-চাপের শ্যাফ্টের গতি, তরল জ্বালানীর প্রবাহ এবং সার্ভো ভ্যালভ নিয়ন্ত্রণের উপর দৃষ্টি নিবদ্ধ করে গ্যাস/বাষ্প টারবাইন পারফরম্যান্সের জন্য গুরুত্বপূর্ণ পরামিতিগুলি বোর্ড শিল্প-নির্দিষ্ট চাহিদা পূরণ করে।এই সংকেতগুলিকে সঠিকভাবে নিয়ন্ত্রন এবং রুট করার ক্ষমতা এর দক্ষ টারবাইন অপারেশনকে সমর্থন করে, প্রতিক্রিয়া বিলম্ব হ্রাস করে এবং বিদ্যুৎ উৎপাদন এবং শিল্প সেটিংসে সামগ্রিক সিস্টেমের নির্ভরযোগ্যতা বাড়ায়।
