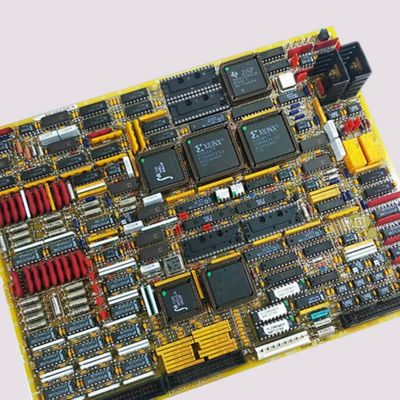

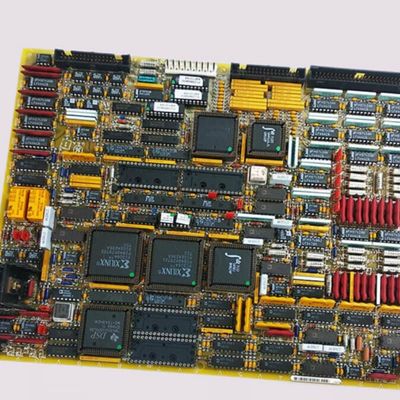

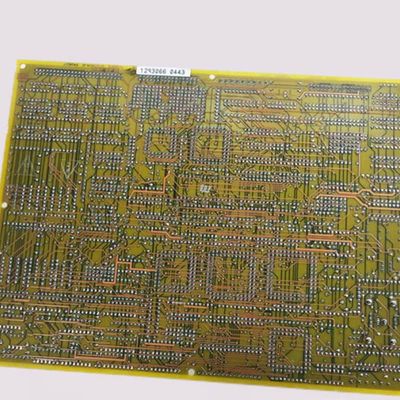

GE DS200TCQBG1BCA RST মার্ক ভি সিরিজের জন্য এক্সটেন্ডেড অ্যানালগ I/O বোর্ড নমনীয় সেন্সর সামঞ্জস্যের সাথে কোর-নির্দিষ্ট স্থাপনার এবং সুনির্দিষ্ট EPROM ইনস্টলেশন সহ

GE DS200TCQBG1BCADS200TCQBG1BCA হল একটি RST বর্ধিত এনালগ I/O বোর্ড যা মার্ক V সিরিজের গ্যাস টারবাইন কন্ট্রোল সিস্টেমের জন্য তৈরি করা হয়েছে, যা বর্ধিত I/O ক্ষমতার জন্য একটি ঐচ্ছিক মাল্টিফাংশন কার্ড হিসেবে কাজ করে। এটি R, S, এবং T কোরে ইনস্টল করা হয়; সরল অ্যাপ্লিকেশনগুলির জন্য শুধুমাত্র R কোরে একটি কার্ডের প্রয়োজন। প্রধানত স্টিম সিমপ্লেক্স সেটআপ এবং প্রক্সিমিটার প্রয়োজন এমন কিছু TMR সিস্টেমে ব্যবহৃত হয়, এটি নমনীয় সেন্সর ইন্টিগ্রেশন সমর্থন করে—হার্ডওয়্যার জাম্পার এবং সফ্টওয়্যার কনফিগারেশনের মাধ্যমে প্রক্সিমিটি ট্রান্সডিউসার এবং অ্যাক্সিলোমিটারের মধ্যে পরিবর্তন করা যায়। এর মূল কার্যাবলীগুলির মধ্যে রয়েছে প্রক্সিমিটার ইনপুট, LVDT/LVDR ইনপুট, দুটি রেগুলেটর মিলিঅ্যাম্প আউটপুট এবং LM ভাইব্রেশন ইনপুট পরিচালনা করা, যা মার্ক V সিস্টেমের পর্যবেক্ষণ এবং নিয়ন্ত্রণের সুযোগ বাড়ানোর জন্য এটিকে একটি গুরুত্বপূর্ণ উপাদান করে তোলে।

মূল বৈশিষ্ট্য:

নমনীয় সেন্সর সামঞ্জস্যতা এবং কোর-নির্দিষ্ট স্থাপন
বোর্ডটি অভিযোজনযোগ্যতার জন্য ডিজাইন করা হয়েছে: এটি প্রক্সিমিটি ট্রান্সডিউসার এবং অ্যাক্সিলোমিটার উভয়ের সঙ্গেই কাজ করে, জাম্পারগুলি সংযুক্ত সেন্সরের উপর ভিত্তি করে সঠিক মোড সেট করে। এটি R/S/T কোরে ফিট করে তবে একটি একক R-কোর কার্ডের সাথে সরল সেটআপকে সহজ করে। মার্ক V সিস্টেম, এই বোর্ডের সাথে যুক্ত হয়ে, অ্যাক্সিলোমিটার ভাইব্রেশন সেন্সরগুলিকে উত্তেজিত করতে পারে এবং তাদের প্রতিক্রিয়া সংকেতগুলিকে স্কেল করতে পারে—টারবাইনের স্বাস্থ্যের জন্য গুরুত্বপূর্ণ কম্পন নিরীক্ষণ ক্ষমতা প্রসারিত করে।

সঠিক EPROM ইনস্টলেশন এবং কার্যকরী ধারাবাহিকতা
EPROM ইনস্টল করার জন্য মডিউলটিকে সকেটের সাথে সারিবদ্ধ করতে হবে এবং একটি শক্ত শারীরিক সংযোগ নিশ্চিত করতে দৃঢ়ভাবে চাপ দিতে হবে। একটি গুরুত্বপূর্ণ সেরা অনুশীলন হল পুরানো EPROM-এর ফার্মওয়্যার এবং প্রোগ্রামিং ধরে রাখা, যা নিশ্চিত করে যে প্রতিস্থাপন বোর্ডটি মূলের মতোই কাজ করে—এমন ভুলগুলি এড়ানো যা টারবাইন নিয়ন্ত্রণ যুক্তিকে ব্যাহত করতে পারে। এই ধারাবাহিকতা প্রতিস্থাপনের পরে সিস্টেমের নির্ভরযোগ্যতা বজায় রাখার চাবিকাঠি।

টারবাইন নিয়ন্ত্রণের জন্য প্রসারিত I/O কার্যকারিতা

সেন্সর ব্যবস্থাপনার বাইরে, এটি বিশেষায়িত I/O ফাংশন সরবরাহ করে: দুটি রেগুলেটর মিলিঅ্যাম্প আউটপুট যা ডাউনস্ট্রিম ডিভাইসগুলির সুনির্দিষ্ট নিয়ন্ত্রণের জন্য, লিনিয়ার পজিশন মনিটরিংয়ের জন্য LVDT/LVDR ইনপুট এবং ঘূর্ণন/কাঠামোগত স্বাস্থ্য ট্র্যাকিংয়ের জন্য প্রক্সিমিটার/LM ভাইব্রেশন ইনপুট। এই বৈশিষ্ট্যগুলি মার্ক V সিস্টেমের গুরুত্বপূর্ণ টারবাইন ডেটা সংগ্রহ এবং প্রক্রিয়া করার ক্ষমতা বাড়ায়, যা আরও বিস্তারিত নিয়ন্ত্রণ এবং ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণকে সমর্থন করে।

সংজ্ঞায়িত শারীরিক মাত্রা এবং হালকা ওজনের ডিজাইন

13.50 x 9.00 x 2.00 এর মাত্রা এবং 1.80 পাউন্ড ওজনের সাথে, এটির একটি কমপ্যাক্ট, হালকা ওজনের ফর্ম ফ্যাক্টর রয়েছে। এই ডিজাইনটি মার্ক V কোরের স্থানের সীমাবদ্ধতার মধ্যে নির্বিঘ্নে ফিট করে, অন্যান্য উপাদানগুলির সাথে হস্তক্ষেপ এড়িয়ে চলে এবং ইনস্টলেশন এবং প্রতিস্থাপনের সময় সহজে পরিচালনা নিশ্চিত করে।
