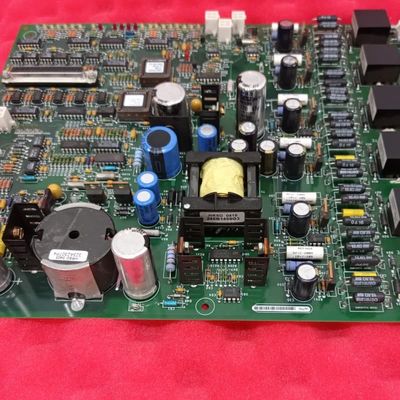

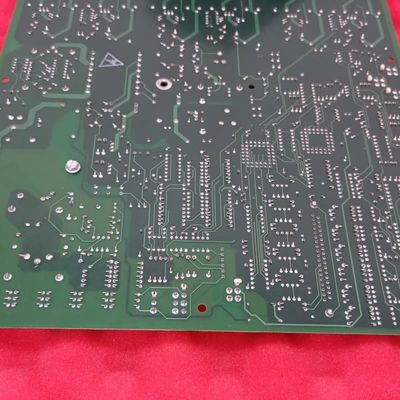

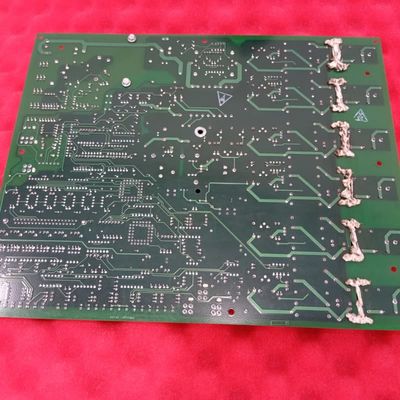

GE DS200TBQCG1A এনালগ ইনপুট মিলিঅ্যাম্পার টার্মিনেশন মডিউল 2 কেজি ওজনের এবং টারবাইন কন্ট্রোলের জন্য 1 বছরের ওয়ারেন্টি

GE DS200TBQCG1A DS200TBQCG1ABB এনালগ ইনপুট মিলিঅ্যাম্পার ইনপুট/আউটপুট টার্মিনেশন মডিউল

পণ্যের বিবরণঃ

দ্যDS200TBQCG1A DS200TBQCG1ABBজেনারেল ইলেকট্রিকের মার্ক ভি টারবাইন কন্ট্রোল সিস্টেমের জন্য একটি এনালগ ইনপুট মিলিঅ্যাম্প ইনপুট/আউটপুট টার্মিনেশন মডিউল। R1, R2 এবং R3 কন্ট্রোল কোরগুলিতে একটি সমালোচনামূলক সংকেত ইন্টারফেস হিসাবে কাজ করে,এর প্রাথমিক ভূমিকা হল ফিল্ড ডিভাইস এবং সিস্টেমের TCQA প্রসেসিং বোর্ডগুলির মধ্যে অ্যানালগ সংকেতগুলির সংযোগ এবং শর্তাবলী পরিচালনা করাএটি মূল DS200TBQCG1 বোর্ডের একটি সংশোধিত সংস্করণ, যা গ্যাস, বাষ্প, বা বায়ু টারবাইন নিয়ন্ত্রণ সমাবেশের মধ্যে সুনির্দিষ্ট সংহতকরণের জন্য উন্নত কনফিগারেশন বৈশিষ্ট্যযুক্ত।

মূল বৈশিষ্ট্য:
ডুয়াল ফাংশন সিগন্যাল ম্যানেজমেন্টঃএই মডিউলটি ইনপুট এবং আউটপুট সংকেত উভয়ের জন্য একটি কেন্দ্রীয় হাব হিসাবে কাজ করে। এটি বিশেষভাবে 4-20 এমএ নিয়ন্ত্রণ ইনপুট এবং এলভিডিটি / আর অবস্থান সেন্সর ইনপুটগুলি পরিচালনা করে,একই সাথে টারবাইন সিস্টেমের মধ্যে ফিডব্যাক এবং নিয়ন্ত্রণ লুপের জন্য কনফিগারযোগ্য অ্যানালগ আউটপুট স্রোত পরিচালনা করে.

হার্ডওয়্যার কনফিগারযোগ্য আউটপুটঃবোর্ডের আউটপুট বর্তমান পরিসীমা (20 এমএ বা 200 এমএ) শারীরিক জাম্পারগুলির মাধ্যমে সেট করা হয়, নির্দিষ্ট অ্যাপ্লিকেশন চাহিদা পূরণের জন্য প্রয়োজনীয় নমনীয়তা সরবরাহ করে।এই হার্ডওয়্যার ভিত্তিক কনফিগারেশন সফটওয়্যার নির্ভরতা ছাড়া নির্ভরযোগ্য অপারেশন নিশ্চিত করে.

উচ্চ ঘনত্ব সমাপ্তি ইন্টারফেসঃএটি দুটি শক্তিশালী টার্মিনাল ব্লক দিয়ে সজ্জিত, যার প্রত্যেকটিতে সিগন্যাল তারের সংযোগের জন্য 83 টি টার্মিনাল রয়েছে।এই উচ্চ ঘনত্ব নকশা একটি কম্প্যাক্ট ফর্ম ফ্যাক্টর মধ্যে অ্যানালগ সংকেত একটি বড় সংখ্যা ব্যবস্থাপনা সহজতর.

ডেডিকেটেড কানেক্টর আর্কিটেকচারঃ4-20 এমএ সংকেতের জন্য জেবিআর এবং এলভিডিটি / আর অবস্থান সংকেতের জন্য জেএফআর এর মতো মূল সংযোগকারীগুলি টিসিকিউএ প্রসেসিং বোর্ডগুলির সাথে একটি ডেডিকেটেড এবং নির্ভরযোগ্য লিঙ্ক তৈরি করে। অন্যান্য সংযোগকারী (জেবিএস / টি, জেএফএস / টি,TEST) সাধারণত কারখানার ব্যবহার বা ভবিষ্যতে সম্প্রসারণের জন্য সংরক্ষিত.

নির্বাচনী জাম্পার কনফিগারেশনঃ১৫ জন জাম্পার নিয়ে গঠিত, বোর্ডটি সার্ভিস কর্মীদের সঠিক ড্রাইভের প্রয়োজনীয়তার সাথে মেলে তার অপারেশনাল আচরণ পরিবর্তন করার অনুমতি দেয়।এটা অত্যন্ত গুরুত্বপূর্ণ যে একটি প্রতিস্থাপন বোর্ডে এই jumper সেটিংস ত্রুটিপূর্ণ ইউনিট ঐ মিল যাতে সিস্টেম কার্যকারিতা সুসংগত নিশ্চিত.
