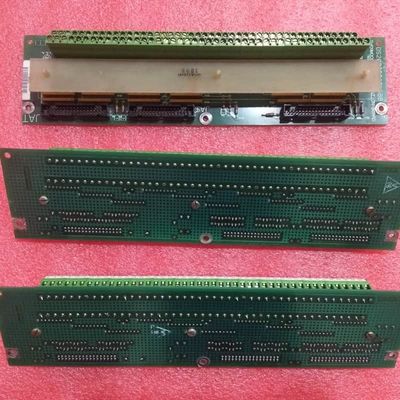

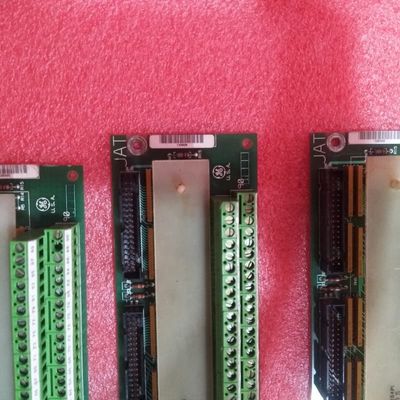

GE DS200TBQCG1AAA এনালগ ইনপুট/আউটপুট টার্মিনেশন মডিউল, যার মধ্যে 4-20 mA কন্ট্রোল ইনপুট রয়েছে, মার্ক V টারবাইন কন্ট্রোল সিস্টেমের জন্য 200mm উচ্চতা এবং 100mm প্রস্থ

GE DS200TBQCG1AAA এনালগ ইনপুট মিলিঅ্যাম্প ইনপুট/আউটপুট টার্মিনেশন মডিউল

পণ্যের বিবরণ:

The DS200TBQCG1AAA হল জেনারেল ইলেকট্রিকের মার্ক V টার্বাইন কন্ট্রোল সিস্টেমের জন্য একটি এনালগ ইনপুট মিলিঅ্যাম্প ইনপুট/আউটপুট টার্মিনেশন মডিউল। R1, R2, এবং R3 কন্ট্রোল কোরে একটি গুরুত্বপূর্ণ সংকেত ইন্টারফেস হিসেবে কাজ করে, এর প্রধান ভূমিকা হল ফিল্ড ডিভাইস এবং সিস্টেমের TCQA প্রসেসিং বোর্ডের মধ্যে এনালগ সংকেতের সংযোগ এবং কন্ডিশনিং পরিচালনা করা। এটি মূল DS200TBQCG1 বোর্ডের একটি পরিবর্তিত সংস্করণ, যা গ্যাস, স্টিম বা উইন্ড টার্বাইন কন্ট্রোল অ্যাসেম্বলিতে সুনির্দিষ্ট সমন্বয়ের জন্য উন্নত কনফিগারেশন বৈশিষ্ট্যযুক্ত।

মূল বৈশিষ্ট্য:
দ্বৈত-ফাংশন সংকেত ব্যবস্থাপনা:এই মডিউলটি ইনপুট এবং আউটপুট উভয় সংকেতের জন্য একটি কেন্দ্রীয় হাব হিসেবে কাজ করে। এটি বিশেষভাবে গুরুত্বপূর্ণ 4-20 mA কন্ট্রোল ইনপুট এবং LVDT/R পজিশন সেন্সর ইনপুটগুলি পরিচালনা করে, এছাড়াও টার্বাইন সিস্টেমের মধ্যে ফিডব্যাক এবং কন্ট্রোল লুপের জন্য কনফিগারযোগ্য এনালগ আউটপুট কারেন্ট পরিচালনা করে।

হার্ডওয়্যার-কনফিগারযোগ্য আউটপুট:বোর্ডের আউটপুট কারেন্ট রেঞ্জ (20 mA বা 200 mA) ফিজিক্যাল জাম্পারগুলির মাধ্যমে সেট করা হয়, যা নির্দিষ্ট অ্যাপ্লিকেশন চাহিদা মেটাতে প্রয়োজনীয় নমনীয়তা প্রদান করে। এই হার্ডওয়্যার-ভিত্তিক কনফিগারেশন সফ্টওয়্যার নির্ভরতা ছাড়াই নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

উচ্চ-ঘনত্বের টার্মিনেশন ইন্টারফেস:এটিতে দুটি শক্তিশালী টার্মিনাল ব্লক রয়েছে, প্রতিটিতে সংকেত তারের সংযোগের জন্য 83টি টার্মিনাল রয়েছে। এই উচ্চ-ঘনত্বের ডিজাইন একটি কমপ্যাক্ট ফর্ম ফ্যাক্টরে প্রচুর সংখ্যক এনালগ সংকেতের ব্যবস্থাপনাকে সহজ করে।

ডেডিকেটেড সংযোগকারী আর্কিটেকচার:4-20 mA সংকেতের জন্য JBR এবং LVDT/R পজিশন সংকেতের জন্য JFR-এর মতো মূল সংযোগকারীগুলি TCQA প্রসেসিং বোর্ডগুলির সাথে একটি ডেডিকেটেড এবং নির্ভরযোগ্য সংযোগ তৈরি করে। অন্যান্য সংযোগকারী (JBS/T, JFS/T, TEST) সাধারণত ফ্যাক্টরি ব্যবহারের জন্য বা ভবিষ্যতের সম্প্রসারণের জন্য সংরক্ষিত থাকে।

নির্বাচনী জাম্পার কনফিগারেশন:15টি জাম্পার সহ সজ্জিত, বোর্ডটি পরিষেবা কর্মীদের সঠিক ড্রাইভের প্রয়োজনীয়তা মেটাতে এর কার্যকরী আচরণ পরিবর্তন করার অনুমতি দেয়। ধারাবাহিক সিস্টেমের কার্যকারিতা নিশ্চিত করতে একটি প্রতিস্থাপন বোর্ডের জাম্পার সেটিংস ত্রুটিপূর্ণ ইউনিটের সাথে মিল রাখা অত্যন্ত গুরুত্বপূর্ণ।
