জিই ডিএস ২০০টিসিইএজি১বি জরুরী ওভারস্পিড বোর্ড সমালোচনামূলক টারবাইন সুরক্ষা পর্যবেক্ষণ এবং মার্ক ভি টারবাইন নিয়ন্ত্রণের জন্য বিশেষায়িত ত্রুটি সনাক্তকরণ সার্কিট সহ

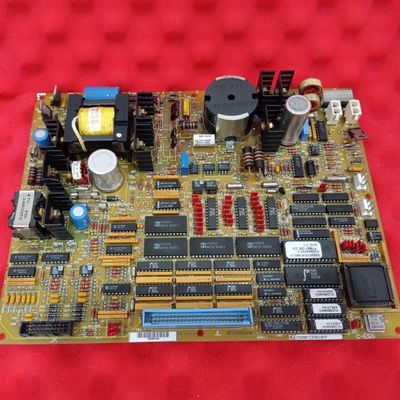

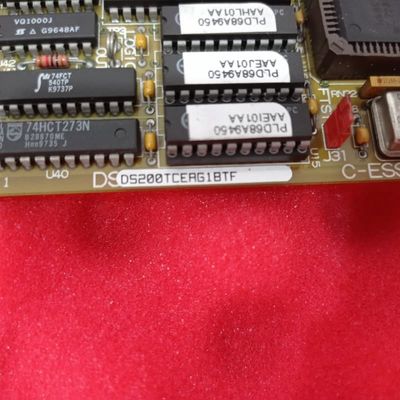

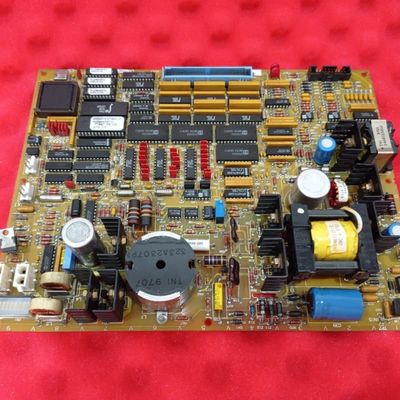

GE DS200TCEAG1B DS200TCEAG1BTF জরুরী ওভারস্পিড বোর্ড

পণ্যের বিবরণঃ

জিইDS200TCEAG1BTFএটি একটি বিশেষ জরুরী ওভারস্পিড বোর্ড যা জিই'র মার্ক ভি টারবাইন কন্ট্রোল সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি একটি স্পিডট্রনিক প্রযুক্তি সমন্বিত প্ল্যাটফর্ম যা বায়ু, বাষ্প এবং গ্যাস টারবাইন ড্রাইভগুলি নিয়ন্ত্রণ করতে ব্যবহৃত হয়।মূল DS200TCEAG1 মাদার বোর্ডের একটি সংশোধিত বৈকল্পিক হিসাবে (একক বি-রেটযুক্ত কার্যকরী সংশোধন অন্তর্ভুক্ত করে), এর মূল ভূমিকা হল মার্ক ভি ড্রাইভকে সমালোচনামূলক ত্রুটির জন্য পর্যবেক্ষণ করাঃ অতিরিক্ত গতির অবস্থা এবং শিখা সনাক্তকরণের ব্যর্থতা। এটি এই ঝুঁকিগুলি সনাক্ত করার সময় ড্রাইভ বন্ধ করে দেয়।টারবাইন অপারেশন এবং সরঞ্জাম অখণ্ডতা রক্ষা.

হার্ডওয়্যারের দিক থেকে, এটিতে একটি মাইক্রোপ্রসেসর রয়েছে, ফার্মওয়্যার স্টোরেজের জন্য একাধিক PROM মডিউল, অতিরিক্ত বর্তমান সুরক্ষার জন্য 3 টি ফিউজ, কনফিগারেশনের জন্য 30 টি জাম্পার,এবং অন্যান্য ড্রাইভ বোর্ডের সাথে নিরাপদ আন্তঃসংযোগের জন্য পুরুষ বেয়োনেট সংযোগকারীগুলির একটি জোড়াএটিতে বিশেষায়িত ইন্টিগ্রেটেড সার্কিটগুলিও অন্তর্ভুক্ত রয়েছেঃ টিসিইএ ফ্লেম ডিটেকশন সার্কিট, টারবাইন ওভারস্পিড সার্কিট এবং স্বয়ংক্রিয় সিঙ্ক্রোনাইজিং সার্কিট - সবগুলিই এর ত্রুটি-মনিটরিং ফাংশনগুলি সমর্থন করে।মূল সংযোগকারীগুলির মধ্যে রয়েছে J7 (PD কোর পাওয়ার ডিস্ট্রিবিউশন), জে কে (টিসিইবি বোর্ড সিগন্যালস), জেএল (টিসিটিজি বোর্ড ট্রিপ সিগন্যালস), জেডাব্লু (টিসিইবি ফ্লেম ডিটেকশন সিগন্যালস) এবং জেএক্স 1 / জেএক্স 2 (ডেইজি-চেইনড আইওএনইটি) । একটি পুরু পিসিবি প্রতিরক্ষামূলক লেপ তার হার্ডওয়্যারকে রক্ষা করে,যদিও সফটওয়্যার কনফিগারেশন Mark V Series ′′ স্ট্যান্ডার্ড I/O কনফিগারেশন এডিটরের উপর নির্ভর করে.

মূল বৈশিষ্ট্য:

সমালোচনামূলক টারবাইন নিরাপত্তা পর্যবেক্ষণঃঅতিরিক্ত গতি এবং শিখা সনাক্তকরণ ভ্রমণের অবস্থার সনাক্তকরণের জন্য নিবেদিত, সরঞ্জাম ক্ষতি বা সুরক্ষা ঝুঁকি রোধ করার জন্য সময়মত ড্রাইভ বন্ধ করা শুরু করে।এটি প্রথম প্রতিরক্ষা লাইন হিসেবে কাজ করে, ঝুঁকিগুলি ব্যয়বহুল ব্যর্থতায় পরিণত হওয়ার আগে তা নিশ্চিত করা।

বিশেষ ত্রুটি সনাক্তকরণ সার্কিটঃটিসিইএ ফ্লেম ডিটেকশন, টারবাইন ওভারস্পিড এবং স্বয়ংক্রিয় সিঙ্ক্রোনাইজিং সার্কিট একীভূত করে, প্রতিটি নির্দিষ্ট উচ্চ ঝুঁকিপূর্ণ পরামিতি পর্যবেক্ষণ এবং দ্রুত ত্রুটি প্রতিক্রিয়া নিশ্চিত করার জন্য তৈরি।এই সার্কিটগুলি একাধিক নিরাপত্তা-সমালোচনামূলক দৃশ্যাবলী আবরণ করতে একসাথে কাজ করে.

 সুরক্ষিত ব্যাওনেট সংযোগকারী নকশাঃপুরুষ বেয়নেট সংযোগকারীগুলি অন্যান্য ড্রাইভ বোর্ডগুলির সাথে স্থিতিশীল আন্তঃসংযোগ সক্ষম করে; অপসারণের নির্দেশাবলী (বোর্ডটি স্থিতিশীল রাখা) রক্ষণাবেক্ষণের সময় শারীরিক ক্ষতি রোধ করে।এই নকশাটি নিরাপদ সার্ভিসিংয়ের সহজতার সাথে শক্তিশালী সংযোগের ভারসাম্য বজায় রাখে.

কনফিগারযোগ্য হার্ডওয়্যার এবং সুরক্ষিত উপাদানঃ30 টি জাম্পার টারবাইন-নির্দিষ্ট চাহিদার জন্য কাস্টমাইজেশনের অনুমতি দেয়; 3 টি ফিউজ অতিরিক্ত বর্তমানের বিরুদ্ধে সুরক্ষা দেয় এবং একটি পুরু পিসিবি লেপ পরিবেশগত চাপ বা পোশাক থেকে হার্ডওয়্যারকে রক্ষা করে।এই বৈশিষ্ট্যগুলি অভিযোজনযোগ্যতা বৃদ্ধি করে এবং বোর্ডের জীবনকাল বাড়ায়.

টার্গেটেড কানেক্টর ইন্টারফেসঃএকাধিক ডেডিকেটেড সংযোগকারী (J7, JK, JL, JW, JX1/JX2) মূল মার্ক V উপাদানগুলির সাথে সংযোগ স্থাপন করে (PD কোর, TCEB, TCTG বোর্ড, IONET), যা নির্ভরযোগ্য শক্তি, সংকেত,ত্রুটি প্রতিক্রিয়া জন্য সমন্বিত ট্রাইপ কমান্ড ট্রান্সফারএটি সুরক্ষা ব্যবস্থার মধ্যে সুষ্ঠু সহযোগিতা নিশ্চিত করে।
