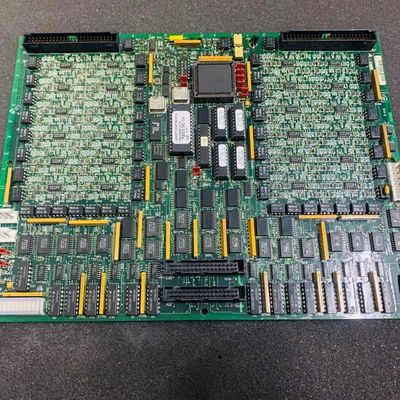

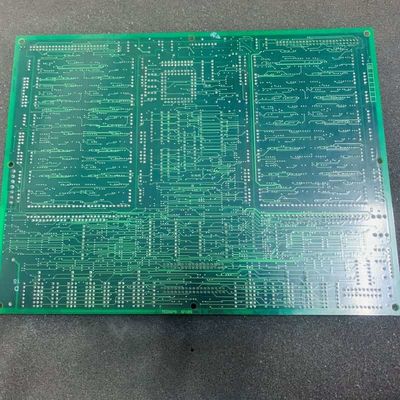

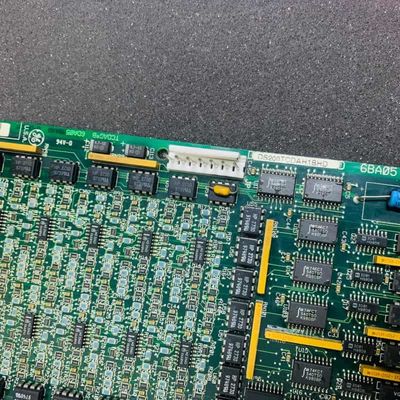

GE DS200TCDAH1BHD ডিজিটাল I/O বোর্ড, মার্ক V টার্বাইন কন্ট্রোলের জন্য ব্যাপক এনালগ সিগন্যাল হ্যান্ডলিং, ২ কেজি ওজন এবং ১ বছরের ওয়ারেন্টি সহ

GE DS200TCDAH1BHD DS200TCDAH1B ডিজিটাল I/O বোর্ড

পণ্যের বিবরণ:

GE এরDS200TCDAH1B হল একটি ডিজিটাল I/O বোর্ড যা বিশেষভাবে GE-এর Mark V টার্বাইন কন্ট্রোল সিস্টেমের জন্য ডিজাইন করা হয়েছে—একটি উত্তরাধিকার সিরিজ যা বায়ু, গ্যাস এবং বাষ্প টার্বাইন স্বয়ংক্রিয় ড্রাইভ পরিচালনা করতে ব্যবহৃত হয় এবং GE Mark লাইনগুলির মধ্যে অন্যতম যা পেটেন্ট করা Speedtronic নিয়ন্ত্রণ প্রযুক্তিকে একত্রিত করে।

কার্যকারিতভাবে, এটি বিভিন্ন এনালগ সংকেত প্রক্রিয়া করে: JBB/JAA-এর মাধ্যমে 4-20 mA ইনপুট/আউটপুট, ভোল্টেজ রিডিংয়ের জন্য বার্ডেন রেজিস্টরের জুড়ে কারেন্ট ড্রপ সহ, JCC/JDD-এর মাধ্যমে RTD ইনপুট, উত্তেজনা সরবরাহ করে এবং তাপমাত্রা-নির্ভর প্রতিরোধ ক্ষমতা পরিমাপ করে, JAR/S/T-এর মাধ্যমে থার্মোকাপল ইনপুট, TBQA-এর কোল্ড জংশন ক্ষতিপূরণ ব্যবহার করে প্রকৃত তাপমাত্রা গণনা করে এবং JBB-এর মাধ্যমে টার্বাইন শ্যাফ্ট ভোল্টেজ/কারেন্ট সংকেত। সমস্ত কন্ডিশন করা সংকেত 3PL সংযোগকারীর মাধ্যমে I/O ইঞ্জিনে পাঠানো হয়, সফ্টওয়্যার কনফিগারেশন থার্মোকাপল প্রকার, HMI-এর I/O কনফিগারেশন এডিটরের মাধ্যমে RTD সেটিংস পরিচালিত হয়।

মূল বৈশিষ্ট্য:
ব্যাপক এনালগ সংকেত হ্যান্ডলিং:4-20 mA সংকেত, RTD, থার্মোকাপল এবং শ্যাফ্ট ভোল্টেজ/কারেন্টের জন্য একটি কেন্দ্রীয় হাব হিসেবে কাজ করে—স্কেলিং, কন্ডিশনিং এবং ডেটা I/O ইঞ্জিনে প্রেরণ করে, যা টার্বাইন কর্মক্ষমতা নিরীক্ষণ এবং নিয়ন্ত্রণের জন্য গুরুত্বপূর্ণ। এটি শব্দ দূর করতে কাঁচা সংকেতকে পরিমার্জিত করে, নির্ভুল ডেটা নিশ্চিত করে যা জ্বালানী প্রবাহ বা কুলিং সিস্টেমের পরিবর্তনের মতো রিয়েল-টাইম সমন্বয়কে গাইড করে।

অপসারণযোগ্য ও ESD-সংবেদনশীল PROM:অপসারণযোগ্য PROM মডিউলগুলি ফার্মওয়্যার সংরক্ষণ করে; ESD সুরক্ষা সহ তাদের অদলবদল যেমন কব্জি স্ট্র্যাপগুলি প্রতিস্থাপন বোর্ডগুলিকে মূলের কার্যকারিতার সাথে মেলে, অভিন্ন নির্দেশাবলী বজায় রেখে। এটি ফার্মওয়্যার পুনরায় কনফিগার করা এড়িয়ে যায়, রক্ষণাবেক্ষণের সময় কমিয়ে দেয় এবং প্রতিস্থাপনের পরে ধারাবাহিক সংকেত প্রক্রিয়াকরণ যুক্তি নিশ্চিত করে।

 কনফিগারযোগ্য হার্ডওয়্যার ও সফটওয়্যার:তিনটি জাম্পার (J1/JP2/JP3) হার্ডওয়্যার পরিবর্তনগুলি পরিচালনা করে, যেখানে সফ্টওয়্যার সেটিংস থার্মোকাপল/RTD প্রকার এবং সংকেত প্যারামিটারগুলি কাস্টমাইজ করে—বিভিন্ন টার্বাইন প্রয়োজনীয়তার সাথে মানিয়ে নেয়। J1 RS232 পোর্টগুলি পরিচালনা করে, JP2 পরীক্ষা-নিরীক্ষায় সহায়তা করে এবং সফ্টওয়্যার নির্বিঘ্নে টার্বাইন-নির্দিষ্ট সেন্সর সেটআপের সাথে মেলে।

  ডেডিকেটেড উপাদান ইন্টারফেসিং:নয়টি সংযোগকারী (আটটি কার্যকরী, একটি অবশিষ্টাংশ) মূল Mark V বোর্ডগুলির সাথে লিঙ্ক করে (TCPS, CTBA, TBCA, TBQA) নির্বিঘ্ন পাওয়ার, ডেটা এবং ডায়াগনস্টিক সংকেত স্থানান্তরের জন্য, ক্রস-টক ঝুঁকি দূর করে। প্রতিটি সংযোগকারীর নির্দিষ্ট ভূমিকা নিশ্চিত করে যে সংকেতগুলি হস্তক্ষেপ ছাড়াই লক্ষ্যে পৌঁছায়, সিস্টেমের স্থিতিশীলতা বাড়ায়।

পরীক্ষা-কেন্দ্রিক ডিজাইন:জাম্পার (JP2/JP3) এবং বিশেষ সংযোগকারীগুলি ফ্যাক্টরি পরীক্ষা এবং রক্ষণাবেক্ষণকে সমর্থন করে, সমস্যা সমাধানকে সহজ করে এবং আদর্শ অপারেশন নির্ভরযোগ্যতা নিশ্চিত করে। JP2 নিরাপদ পরীক্ষার জন্য অসিলেটরগুলিকে অক্ষম করে এবং সংযোগকারীগুলি প্রযুক্তিবিদদের সমস্যাগুলি দ্রুত নির্ণয় করতে সহজেই সংকেত অ্যাক্সেস করতে দেয়।
