GE DS200TCDAH1BGD ডিজিটাল I/O বোর্ড, ব্যাপক এনালগ সংকেত হ্যান্ডেলিং সহ, ওজন ২ কেজি এবং মার্ক V টারবাইন কন্ট্রোলের জন্য ১ বছরের ওয়ারেন্টি

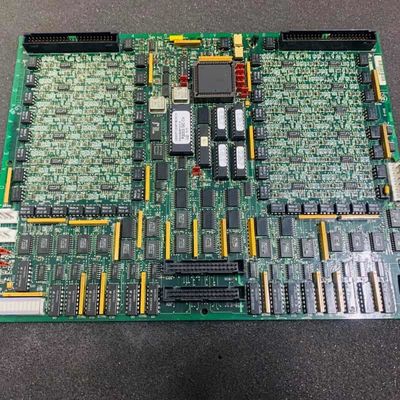

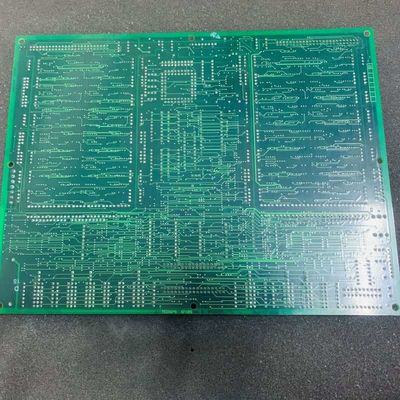

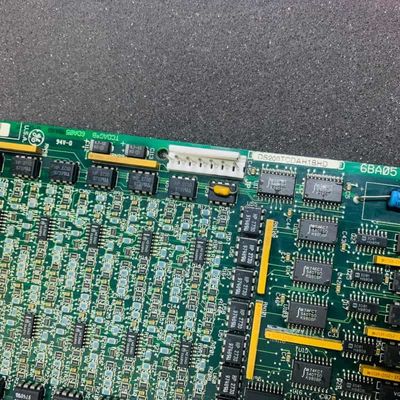

GE DS200TCDAH1BGD DS200TCDAH1B ডিজিটাল I/O বোর্ড

পণ্যের বিবরণঃ

জিইDS200TCDAH1Bএটি একটি ডিজিটাল I/O বোর্ড যা শুধুমাত্র GE এর Mark V টারবাইন কন্ট্রোল সিস্টেমের জন্য ডিজাইন করা হয়েছে যা বায়ু, গ্যাস এবং বাষ্প টারবাইন স্বয়ংক্রিয় ড্রাইভ পরিচালনা করতে ব্যবহৃত হয়।এবং শেষ জিই মার্ক লাইন এক পেটেন্ট স্পিডট্রনিক নিয়ন্ত্রণ প্রযুক্তি একীভূত করতে.

কার্যকরীভাবে এটি বিভিন্ন অ্যানালগ সংকেত প্রক্রিয়া করেঃ JBB / JAA এর মাধ্যমে 4-20 mA ইনপুট / আউটপুট, ভোল্টেজ রিডিংয়ের জন্য লোড রেজিস্টারগুলির উপর বর্তমান ড্রপ, JCC / JDD এর মাধ্যমে RTD ইনপুট,উত্তেজনা সরবরাহ এবং তাপমাত্রা নির্ভর প্রতিরোধের পরিমাপ, JAR/S/T এর মাধ্যমে থার্মোকপল ইনপুট, প্রকৃত তাপমাত্রা গণনা করার জন্য TBQA এর ঠান্ডা জংশন ক্ষতিপূরণ ব্যবহার করে, এবং JBB এর মাধ্যমে টারবাইন শ্যাফ্ট ভোল্টেজ / বর্তমান সংকেত।সমস্ত শর্তযুক্ত সংকেত 3PL সংযোগকারী মাধ্যমে I / O ইঞ্জিন পাঠানো হয়, সফটওয়্যার কনফিগারেশন থার্মোকপল প্রকারের সাথে, এইচএমআই এর I/O কনফিগারেশন এডিটরের মাধ্যমে পরিচালিত RTD সেটিংস।

মূল বৈশিষ্ট্য:
ব্যাপক এনালগ সিগন্যাল হ্যান্ডলিংঃ৪-২০ এমএ সিগন্যাল, আরটিডি, থার্মোকপল, এবং শ্যাফ্ট ভোল্টেজ/বর্তমান স্কেলিং, কন্ডিশনারিং এবং I/O ইঞ্জিনে ডেটা প্রেরণের জন্য একটি কেন্দ্রীয় হাব হিসাবে কাজ করে।টারবাইন পারফরম্যান্স মনিটরিং এবং নিয়ন্ত্রণের জন্য গুরুত্বপূর্ণএটি শব্দ দূর করার জন্য কাঁচা সংকেতগুলিকে পরিমার্জন করে, সঠিক তথ্য নিশ্চিত করে যা জ্বালানী প্রবাহ বা শীতল সিস্টেম tweaks মত রিয়েল-টাইম সমন্বয়কে গাইড করে।

অপসারণযোগ্য এবং ESD- সংবেদনশীল PROM:অপসারণযোগ্য PROM মডিউলগুলি ফার্মওয়্যার সঞ্চয় করে; আঙ্গুলের স্ট্র্যাপের মতো ESD সুরক্ষা দিয়ে তাদের প্রতিস্থাপন করা নিশ্চিত করে যে প্রতিস্থাপন বোর্ডগুলি একই নির্দেশাবলী বজায় রেখে মূলটির কার্যকারিতা পূরণ করে।এটি ফার্মওয়্যার পুনরায় কনফিগার করা এড়ায়, রক্ষণাবেক্ষণের সময় কমাতে এবং প্রতিস্থাপনের পরে ধারাবাহিক সংকেত প্রক্রিয়াকরণ লজিক নিশ্চিত করতে।

 কনফিগারযোগ্য হার্ডওয়্যার ও সফটওয়্যারঃতিনটি জাম্পার (জে১/জেপি২/জেপি৩) হার্ডওয়্যার tweaks পরিচালনা করে, যখন সফটওয়্যার সেটিংস বিভিন্ন টারবাইন চাহিদা অভিযোজিত thermocouple/RTD ধরনের এবং সংকেত পরামিতি কাস্টমাইজ। J1 RS232 পোর্ট পরিচালনা করে,জেপি২ এইডস টেস্টিং, এবং সফটওয়্যারটি টারবাইন-নির্দিষ্ট সেন্সর সেটআপের সাথে সামঞ্জস্য করে।

ডেডিকেটেড কম্পোনেন্ট ইন্টারফেসঃনয়টি সংযোগকারী (আটটি কার্যকরী, একটি অবশিষ্টাংশ) ক্রস-টাক ঝুঁকি দূর করে, নিরবচ্ছিন্ন শক্তি, ডেটা এবং ডায়াগনস্টিক সিগন্যাল স্থানান্তরের জন্য মূল মার্ক ভি বোর্ডগুলির (টিসিপিএস, সিটিবিএ, টিবিসিএ, টিবিকিউএ) সাথে সংযোগ স্থাপন করে।প্রতিটি সংযোগকারীর বিশেষ ভূমিকা নিশ্চিত করে যে সিগন্যালগুলি হস্তক্ষেপ ছাড়াই লক্ষ্যে পৌঁছায়, সিস্টেমের স্থিতিশীলতা বৃদ্ধি করে।

টেস্ট-ফোকাসড ডিজাইনঃজাম্পার (জেপি 2 / জেপি 3) এবং বিশেষায়িত সংযোগকারীগুলি কারখানার পরীক্ষা এবং রক্ষণাবেক্ষণকে সমর্থন করে, প্রমিত অপারেশন নির্ভরযোগ্যতা নিশ্চিত করার সময় সমস্যা সমাধানকে সহজ করে তোলে।JP2 নিরাপদ পরীক্ষার জন্য দোলকগুলিকে অক্ষম করে, এবং সংযোগকারীগুলি প্রযুক্তিগতদের দ্রুত সমস্যাগুলি নির্ণয় করতে সহজেই সংকেতগুলি অ্যাক্সেস করতে দেয়।
