GE DS200TBQBG1ACB ইনপুট টার্মিনেশন মডিউল 330mm x 200mm

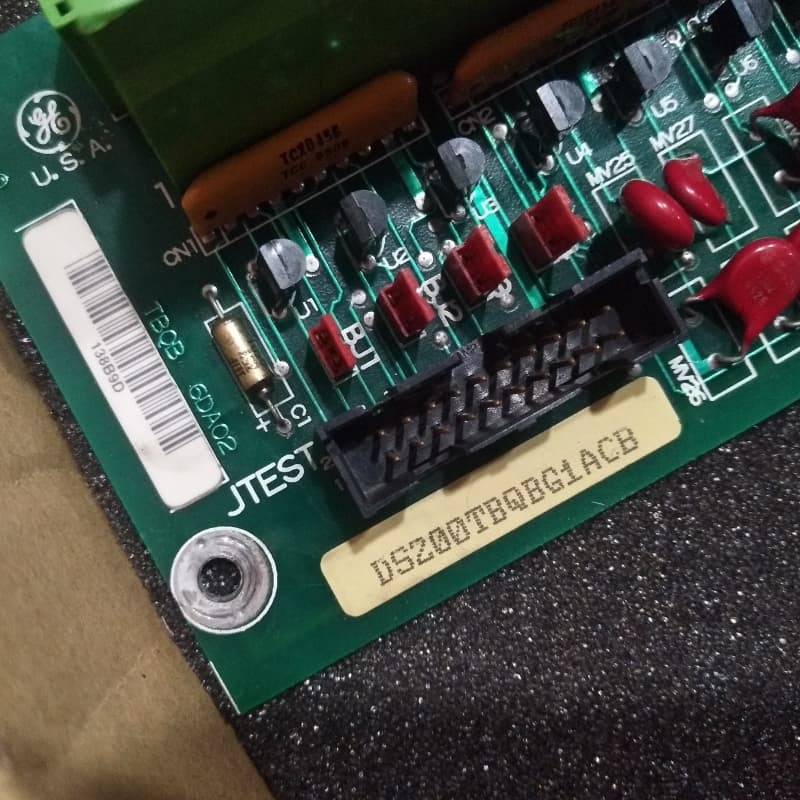

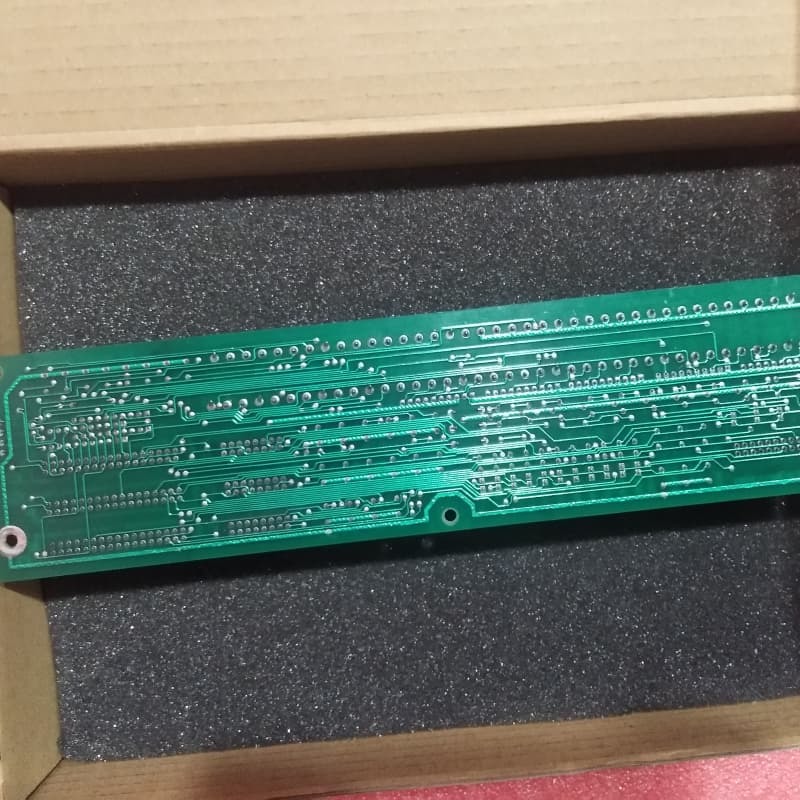

GE DS200TBQBG1ACB ইনপুট টার্মিনেশন মডিউল

পণ্যের বিবরণ:

GE DS200TBQBG1ACB হল একটি ইনপুট/অ্যানালগ টার্মিনেশন মডিউল যা বিশেষভাবে GE-এর মার্ক V টার্বাইন কন্ট্রোল সিস্টেমের জন্য ডিজাইন করা হয়েছে—একটি উচ্চ-চাহিদা সম্পন্ন উত্তরাধিকার সিরিজ যা বায়ু, বাষ্প এবং গ্যাস টার্বাইন স্বয়ংক্রিয় ড্রাইভ পরিচালনা করতে ব্যবহৃত হয় এবং GE মার্কের শেষ লাইনগুলির মধ্যে একটি যা পেটেন্ট করা স্পিডট্রনিক কন্ট্রোল প্রযুক্তিকে একত্রিত করে।

এর মূল কার্যকারিতা কেন্দ্রীভূত সংকেত ব্যবস্থাপনার চারপাশে আবর্তিত হয়: এটি বৈদ্যুতিক প্যারামিটার নিরীক্ষণের জন্য ভোল্টেজ সংকেত, যান্ত্রিক অখণ্ডতা পরীক্ষার জন্য কম্পন সংকেত, ইভেন্ট ফ্রিকোয়েন্সি ট্র্যাকিংয়ের জন্য পালস রেট সংকেত এবং নিরাপত্তা পূর্ব-সতর্কতার জন্য কম্প্রেশন স্টল ডিটেকশন সংকেত সহ গুরুত্বপূর্ণ ইনপুট গ্রহণ ও প্রেরণ করে। এটি মার্ক V-এর TCQA এবং TCQC বোর্ডের সাথে নির্বিঘ্নে একত্রিত হয়: R2 কোরে, এটি ক্রস-কোর ডেটা সমন্বয়ের জন্য R1 কোরের TCQA/TCQC বোর্ডের সাথে সংযোগ স্থাপন করে; R3 কোরে, এটি স্থানীয় সংকেত প্রক্রিয়াকরণের জন্য স্থানীয় TCQA/TCQC বোর্ডের সাথে লিঙ্ক করে।

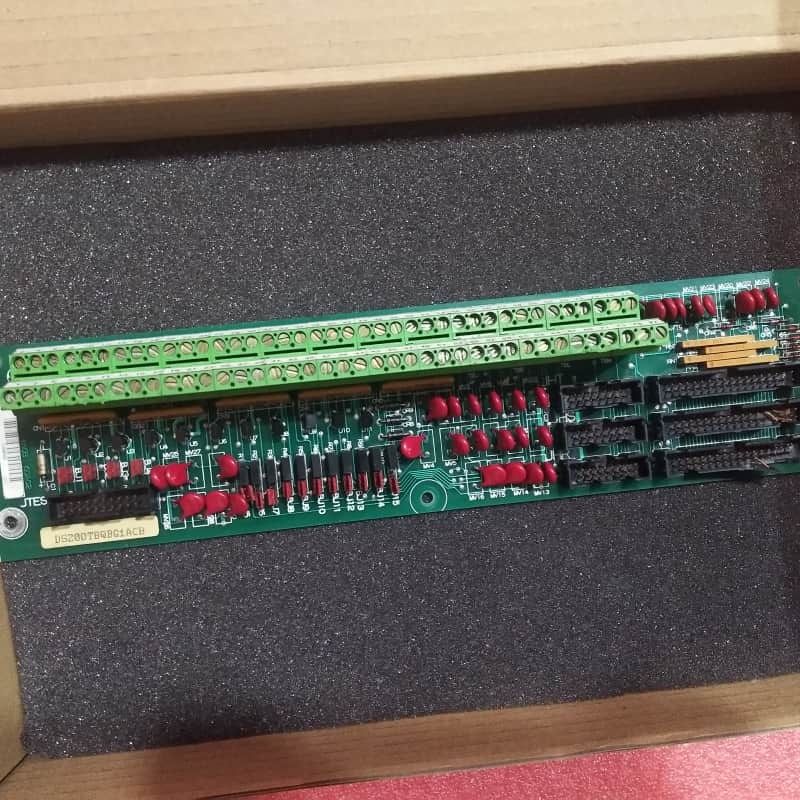

হার্ডওয়্যার-এর দিক থেকে, মডিউলটিতে তামা সংকেত তারের সংযোগের জন্য প্রতিটিটিতে ৭৭টি টার্মিনাল সহ দুটি টার্মিনাল ব্লক রয়েছে, এছাড়াও ১৫টি বার্গ-টাইপ জাম্পার এবং সংযোগকারীর মিশ্রণ রয়েছে। জাম্পারগুলি বিশেষ ভূমিকা পালন করে: BJ1-BJ4 চাপ ট্রান্সডিউসার সংকেতগুলিকে ফ্যান আউট করে, BJ5-BJ7 চাপ ট্রান্সডিউসারের জন্য বার্ডেন রেজিস্টার স্থাপন করে এবং BJ8-BJ15 অ্যানালগ ইনপুট কনফিগার করে। প্রতিস্থাপনের জন্য, টার্মিনাল সনাক্তকরণ তারের পুনরায় সংযোগ সহজ করে—ব্যবহারকারীরা টার্মিনাল আইডি দিয়ে তারের লেবেল করে, সেগুলিকে পুরাতন বোর্ড থেকে মুক্ত করে এবং স্ক্রুগুলির মাধ্যমে নতুন বোর্ডের সাথে মিলে যাওয়া টার্মিনালে খালি তামার প্রান্তগুলি সুরক্ষিত করে।

প্রধান বৈশিষ্ট্য:
ডুয়াল-কোর পজিশনিং এবং ক্রস-কোর ইন্টিগ্রেশন: R2/R3 কোরে অবস্থিত TCQA/TCQC বোর্ডের সাথে তৈরি সংযোগ সহ—R2-এর জন্য ক্রস-কোর, R3-এর জন্য স্থানীয়, সমন্বিত ক্রস-সিস্টেম মনিটরিং এবং স্থানীয় সংকেত প্রক্রিয়াকরণ উভয়ই সক্ষম করে।

টার্বাইন নিরাপত্তা ও পারফরম্যান্সের জন্য মাল্টি-সিগন্যাল হ্যান্ডলিং: টার্বাইনের স্বাস্থ্য নিরীক্ষণ, যান্ত্রিক ব্যর্থতা প্রতিরোধ এবং অপারেশনাল নিরাপত্তা নিশ্চিত করতে বিভিন্ন ধরণের গুরুত্বপূর্ণ ইনপুট পরিচালনা করে।

বিশেষ জাম্পার কনফিগারেশন: ১৫টি বার্গ-টাইপ জাম্পার চাপ ট্রান্সডিউসার সংকেত ফ্যান-আউট, বার্ডেন রেজিস্টার স্থাপন, অ্যানালগ ইনপুট সেটআপের জন্য ডেডিকেটেড ভূমিকা সহ টার্বাইন-নির্দিষ্ট সেন্সিং প্রয়োজনের জন্য লক্ষ্যযুক্ত কাস্টমাইজেশন অফার করে।

উচ্চ-ঘনত্ব, লেবেলযুক্ত টার্মিনাল ব্লক: সংখ্যাসূচক টার্মিনাল আইডি সহ দুটি ৭৭-টার্মিনাল ব্লক ইনস্টলেশন/প্রতিস্থাপনের সময় তারের ট্র্যাকিং সহজ করে, পুনরায় সংযোগের ত্রুটি হ্রাস করে।

মাপযোগ্য সংযোগকারী ডিজাইন: সংরক্ষিত JGS/T/JHS/T সংযোগকারীগুলি ভবিষ্যতের সিস্টেম সম্প্রসারণের জন্য নমনীয়তা প্রদান করে, সম্পূর্ণ বোর্ড প্রতিস্থাপন ছাড়াই ক্রমবর্ধমান টার্বাইন নিয়ন্ত্রণ প্রয়োজনীয়তার সাথে মানিয়ে নেয়।
