GE DS200TBCBG1AAA 4-20mA RTD ইনপুট মডিউল 330mm x 200mm

GE DS200TBCBG1AAA 4-20 mA RTD ইনপুট টার্মিনেশন মডিউল

পণ্যের বিবরণ:

GE এরDS200TBCBG1AAA হল একটি 4-20 mA RTD ইনপুট টার্মিনেশন মডিউল যা GE-এর Mark V সিরিজের জন্য ডিজাইন করা হয়েছে, যা শিল্প টার্বাইন এবং অটোমেশন সেটআপে ব্যবহৃত GE Speedtronic কন্ট্রোল সিস্টেমের একটি মূল উপাদান। একটি বিশেষ টার্মিনেশন মডিউল হিসাবে, এর মূল ভূমিকা হল RTD সেন্সরগুলির সাথে ইন্টারফেস করা—এমন ডিভাইস যা প্রতিরোধের পারস্পরিক সম্পর্কের মাধ্যমে তাপমাত্রা পরিমাপ করে—এবং 4-20 mA কারেন্ট লুপ সংকেতগুলি পরিচালনা করা (সেন্সর ডেটা ট্রান্সমিশনের জন্য শিল্পের মান)। Mark V কোরের সাত নম্বর অবস্থানে স্থাপন করা হয়েছে, এটি RTD এবং 4-20 mA ইনপুট সংকেতগুলির জন্য একটি ল্যান্ডিং পয়েন্ট হিসাবে কাজ করে, যা পরে কোরের TCCB-তে প্রেরণ করা হয়। উল্লেখযোগ্যভাবে, এটি Mark V সিস্টেমের তিনটি টার্মিনাল বোর্ডের মধ্যে একটি যা বিচ্ছিন্ন 21V DC এক্সাইটেশন পাওয়ার ইনপুট গ্রহণ করে এবং এটি নমনীয় সংকেত কনফিগারেশন অফার করে: এর 4-20 mA ইনপুট সংকেতগুলির আটটিকে হার্ডওয়্যার-জাম্পার করে 0-1 mA করা যেতে পারে, যেখানে জাম্পারগুলিও নির্ধারণ করে যে ইনপুটগুলি ভোল্টেজ বা কারেন্ট সংকেত হিসাবে কাজ করে কিনা।

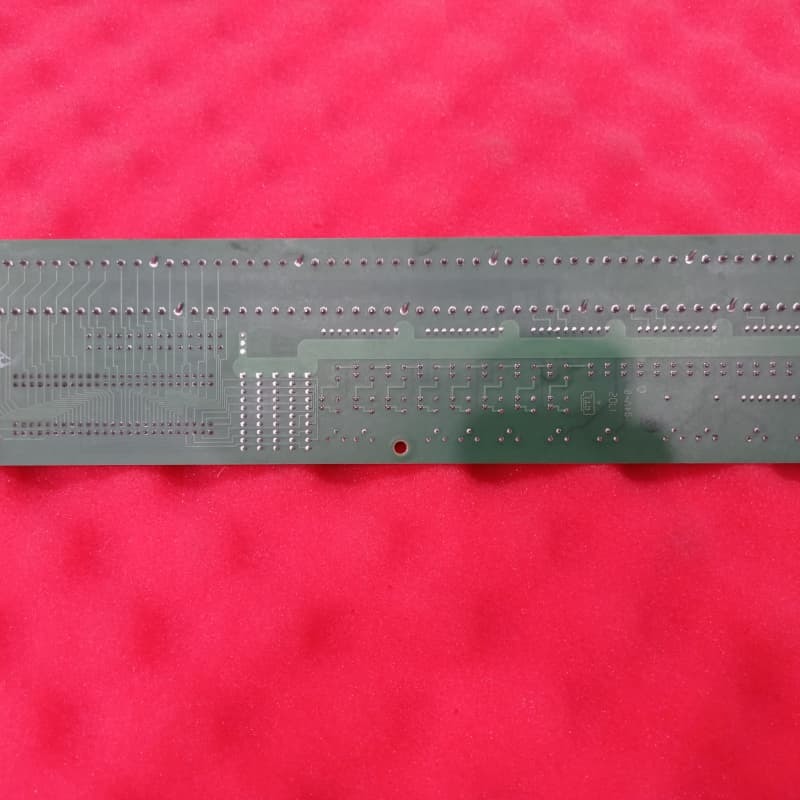

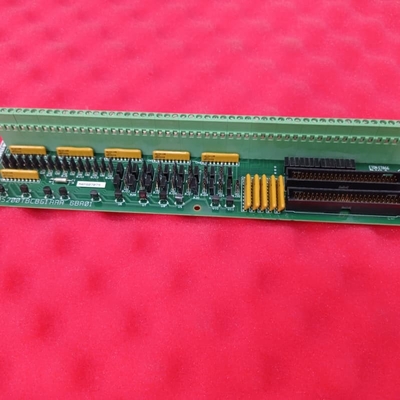

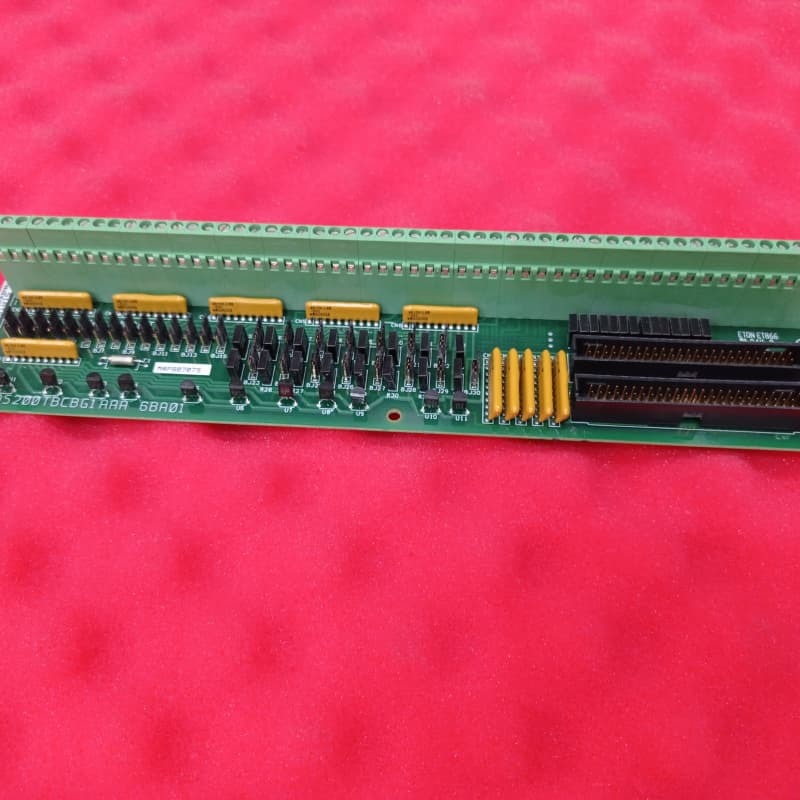

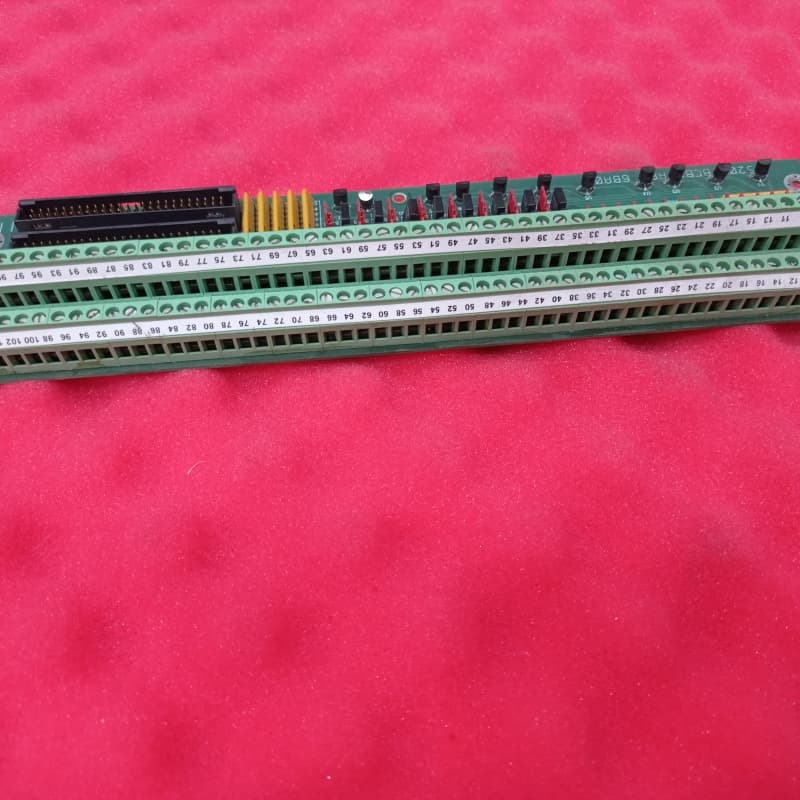

শারীরিকভাবে, মডিউলটি একটি দীর্ঘ, সংকীর্ণ অ্যানালগ কার্ড যাতে এক প্রান্তে একটি দীর্ঘ টার্মিনাল ব্লক, উল্লম্ব পিন সংযোগকারী, জাম্পার সুইচ এবং রেজিস্টার নেটওয়ার্ক অ্যারে রয়েছে। এর ভোল্টেজ দমন এবং সীমাবদ্ধতা Mark V-সিরিজের মানসম্মত উপাদানগুলির উপর নির্ভর করে, যার মধ্যে ক্যাপাসিটর, রেজিস্টার, ডায়োড এবং বিশেষ ইন্টিগ্রেটেড সার্কিট অন্তর্ভুক্ত। এর হার্ডওয়্যার এবং স্পেসিফিকেশন সম্পর্কে মূল বিবরণও এর পণ্য নম্বরে এনকোড করা হয়েছে: “DS200” স্বাভাবিক Mark V অ্যাসেম্বলি এবং অভ্যন্তরীণ মার্কিন উত্পাদন নিশ্চিত করে; “TBCB” হল এর টার্মিনেশন মডিউল ভূমিকার কার্যকরী সংক্ষিপ্ত রূপ; “G1” এটিকে একটি স্ট্যান্ডার্ড PCB প্রতিরক্ষামূলক আবরণ সহ Mark V গ্রুপ 1-এ স্থাপন করে; এবং পিছনের “AAA” দুটি A-রেটেড কার্যকরী সংস্করণ এবং একটি A-রেটেড আর্টওয়ার্ক সংস্করণকে বোঝায়।

প্রধান বৈশিষ্ট্য:
তাপমাত্রা এবং শিল্প সেন্সিংয়ের জন্য ডুয়াল-সিগন্যাল সমর্থন: RTD তাপমাত্রা সংকেত এবং 4-20 mA কারেন্ট লুপ সংকেত উভয়ই পরিচালনা করতে বিশেষ—সঠিক তাপমাত্রা নিরীক্ষণ এবং স্ট্যান্ডার্ড সেন্সর ডেটা ট্রান্সমিশনের জন্য মূল শিল্প চাহিদা কভার করে।

জাম্পারের মাধ্যমে নমনীয় সংকেত কনফিগারেশন: দুটি গুরুত্বপূর্ণ কাস্টমাইজেশন সক্ষম করে: 1) আটটি 4-20 mA ইনপুট কম-কারেন্ট সেন্সর প্রয়োজনীয়তা মেটাতে জাম্পার-সুইচ করে 0-1 mA করা যেতে পারে; 2) জাম্পারগুলি ভোল্টেজ এবং কারেন্ট মোডের মধ্যে ইনপুট টগল করে, বিভিন্ন সেন্সর এবং সিস্টেম ইন্টারফেসের সাথে মানানসই হয়।

Mark V কোর ইন্টিগ্রেশন: Mark V কোরের সাত নম্বর অবস্থানে স্থাপন করা হয়েছে, TCCB বোর্ডে সংকেত ট্রান্সমিশনের জন্য ডেডিকেটেড JHH/JII সংযোগকারী সহ—Speedtronic কন্ট্রোল সিস্টেমের সংকেত শৃঙ্খলে নির্বিঘ্ন একীকরণ নিশ্চিত করে এবং সামঞ্জস্যের ফাঁকগুলি এড়িয়ে চলে।

বিচ্ছিন্ন এক্সাইটেশন পাওয়ার সামঞ্জস্যতা: তিনটি Mark V টার্মিনাল বোর্ডের মধ্যে একটি যা বিচ্ছিন্ন 21V DC এক্সাইটেশন পাওয়ার ইনপুট গ্রহণ করে—সংবেদনশীল RTD এবং কারেন্ট সংকেতগুলিকে বৈদ্যুতিক হস্তক্ষেপ থেকে রক্ষা করে এবং উচ্চ-নয়েজ শিল্প পরিবেশে স্থিতিশীল কর্মক্ষমতা নিশ্চিত করে।

মানসম্মত ভোল্টেজ সুরক্ষা: ভোল্টেজ দমন এবং সীমাবদ্ধতার জন্য Mark V-সিরিজের মানসম্মত উপাদানগুলির উপর নির্ভর করে—সিরিজের শক্তিশালী ডিজাইন নীতিগুলির সাথে সারিবদ্ধ এবং উপাদান ব্যর্থতার ঝুঁকি হ্রাস করে।

রক্ষণাবেক্ষণের জন্য ক্লিয়ার হার্ডওয়্যার লেবেলিং: একটি দীর্ঘ টার্মিনাল ব্লক, স্বতন্ত্র উল্লম্ব পিন সংযোগকারী এবং লেবেলযুক্ত জাম্পার সুইচ বৈশিষ্ট্যযুক্ত—Mark V সিস্টেমের সাথে পরিচিত টেকনিশিয়ানদের জন্য তারের সংযোগ, সমস্যা সমাধান এবং প্রতিস্থাপনকে সহজ করে।
