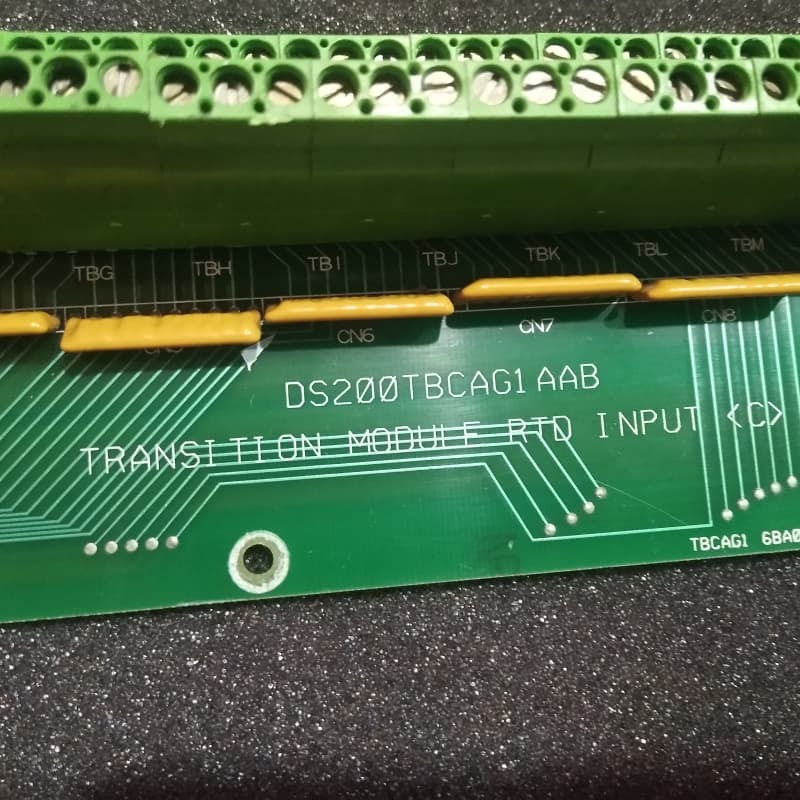

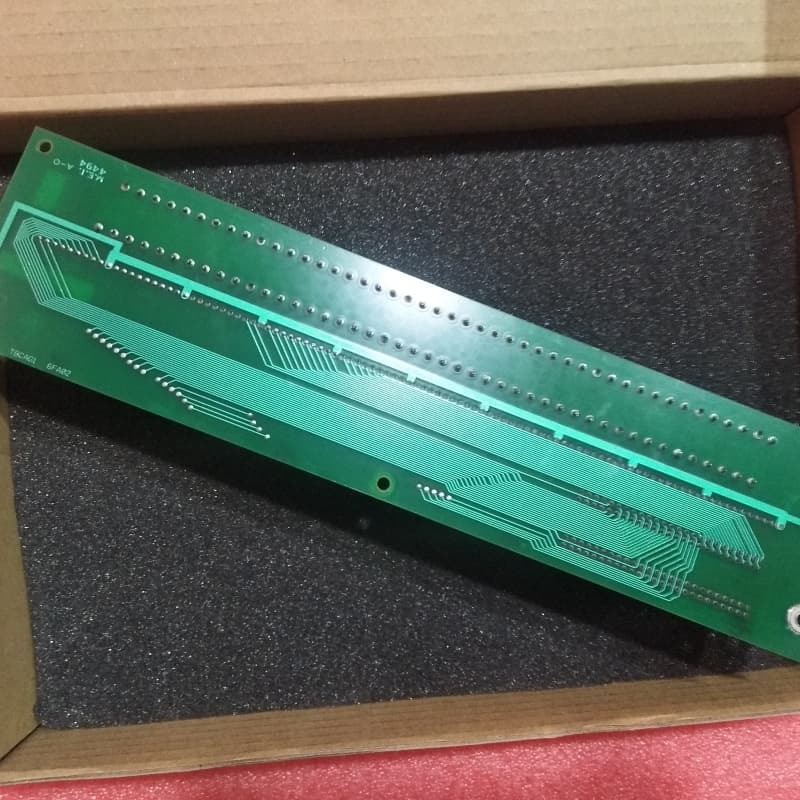

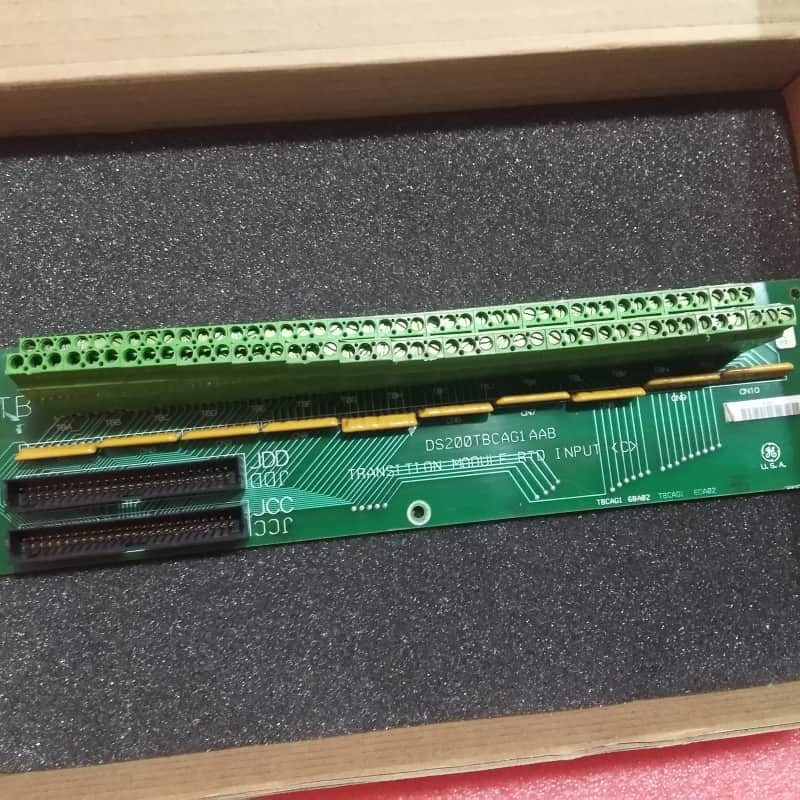

GE DS200TBCAG1AAB এনালগ আই/ও টার্মিনাল বোর্ড মার্ক ভি 330mm x 200mm

GE DS200TBCAG1AAB এনালগ I/O টার্মিনাল বোর্ড মার্ক V GE টার্বাইন কন্ট্রোল

পণ্যের বিবরণ:

GEDS200TBCAG1AAB হল একটি এনালগ I/O টার্মিনাল বোর্ড যা GE-এর মার্ক V টার্বাইন কন্ট্রোল সিস্টেমের জন্য ডিজাইন করা হয়েছে—একটি শক্তিশালী, বহুল ব্যবহৃত সিস্টেম যা এখন নতুন মার্ক VI/মার্ক Vie মডেল দ্বারা প্রতিস্থাপিত হয়েছে, তবে দুটি ভিন্ন রূপে উপলব্ধ: ট্রিপল-রিডান্ড্যান্ট “TMR” (দুটি অতিরিক্ত কন্ট্রোলার সহ) এবং সিঙ্গেল-চ্যানেল সিমপ্লেক্স। মূল DS200TBCAG1 প্যারেন্ট বোর্ডের একটি পরিবর্তিত সংস্করণ, এটি একটি গুরুত্বপূর্ণ I/O ইন্টারফেস হিসেবে কাজ করে, যাতে 90টি সিগন্যাল তারের টার্মিনালের দুটি ব্লক এবং অন্যান্য মার্ক V উপাদানগুলির সাথে সংযোগের জন্য দুটি 50-পিন সংযোগকারী রয়েছে—যার মধ্যে JCC/JDD সংযোগকারী রয়েছে, JCC 1-15 এর জন্য, JDD 16-30 R5 কোর সিগন্যালের জন্য।

এটি মার্ক V-এর I/O আর্কিটেকচারের সাথে একত্রিত হয়: প্রতিটি I/O প্যাকের মধ্যে একটি স্থানীয় প্রসেসর বোর্ড এবং একটি বিশেষ ডেটা অধিগ্রহণ বোর্ড অন্তর্ভুক্ত থাকে। প্রতিটি I/O প্রসেসরের একটি তাপমাত্রা সেন্সর রয়েছে; অতিরিক্ত তাপমাত্রা ডায়াগনস্টিক অ্যালার্ম ট্রিগার করে, রিয়েল-টাইম তাপমাত্রা এবং অ্যালার্ম লজিক ডেটাবেসে সংরক্ষণ করা হয় যা নিয়ন্ত্রণ ব্যবস্থা বা সতর্কতা সমর্থন করে।

প্রধান বৈশিষ্ট্য:
ডুয়াল-ভেরিয়েন্ট মার্ক V সামঞ্জস্যতা:ট্রিপল-রিডান্ড্যান্ট TMR এবং সিঙ্গেল-চ্যানেল সিমপ্লেক্স মার্ক V উভয় ধরনের জন্য সতর্কতার সাথে তৈরি করা হয়েছে, যা গুরুত্বপূর্ণ এবং অ-গুরুত্বপূর্ণ টার্বাইন সেটআপের নির্ভরযোগ্যতার প্রয়োজনীয়তাগুলির সাথে মানানসই—ভিন্ন ধরনের টার্মিনাল বোর্ডের প্রয়োজনীয়তা দূর করে এবং মিশ্র মার্ক V বহরযুক্ত অপারেটরদের জন্য ইনভেন্টরি ব্যবস্থাপনাকে সহজ করে।

উচ্চ-ঘনত্ব, বিশেষ I/O সংযোগ:বিস্তৃত সংকেত রুটিংয়ের জন্য দুটি 90-টার্মিনাল ব্লক এবং দুটি 50-পিন সংযোগকারী রয়েছে, এছাড়াও TCCA বোর্ড RTD সংকেতগুলির জন্য ডেডিকেটেড JCC/JDD সংযোগকারী রয়েছে—তাপমাত্রার ডেটার নিরবচ্ছিন্ন, কম-হস্তক্ষেপ সংক্রমণ নিশ্চিত করে এবং একটি একক বোর্ডে বৃহৎ আকারের টার্বাইন সিস্টেমের সমস্ত এনালগ I/O চাহিদা সমর্থন করে।

ত্রুটিমুক্ত অপারেশনের জন্য কোনো কনফিগারযোগ্য হার্ডওয়্যার নেই: জাম্পার, DIP সুইচ বা অন্যান্য চলমান উপাদানগুলির অভাব রয়েছে, যা সমন্বয় থেকে ভুল কনফিগারেশন এবং পরিধানের ঝুঁকি দূর করে—মার্ক V I/O আর্কিটেকচারের সাথে “প্ল্যাগ-এন্ড-প্লে” সামঞ্জস্যতা প্রদান করে, সমস্যা সমাধানের সময় কমায় এবং স্থাপনার জুড়ে ধারাবাহিক কর্মক্ষমতা নিশ্চিত করে।

সক্রিয় সতর্কতার সাথে সমন্বিত I/O ডায়াগনস্টিকস:উচ্চ-নির্ভুলতা তাপমাত্রা সেন্সর এবং রিয়েল-টাইম অ্যালার্ম লজিক দিয়ে সজ্জিত মার্ক V I/O প্যাকগুলির সাথে সংযোগ স্থাপন করে—অতিরিক্ত গরমের জন্য ডায়াগনস্টিকস ট্রিগার করে, সিস্টেম ডেটাবেসে ডেটা সংরক্ষণ করে এবং অপ্রত্যাশিত ডাউনটাইম প্রতিরোধ করতে সক্রিয় রক্ষণাবেক্ষণ বা নিয়ন্ত্রণ সমন্বয় সক্ষম করে।

দীর্ঘমেয়াদী ধারাবাহিকতার জন্য ঐতিহ্যগত নির্ভরযোগ্যতা:বহুলভাবে মোতায়েন করা মার্ক V সিস্টেমের অংশ হিসাবে, বোর্ডটি সিস্টেমের স্থায়িত্বের সাথে মেলে শিল্প-গ্রেডের উপাদান দিয়ে তৈরি করা হয়েছে—বিদ্যমান মার্ক V ইনস্টলেশনগুলির সাথে দীর্ঘমেয়াদী সামঞ্জস্যতা নিশ্চিত করে এবং গুরুত্বপূর্ণ টার্বাইন নিয়ন্ত্রণ অবকাঠামোর জীবনকাল বাড়ায়।
