GE DS200SDCIG2AHB পাওয়ার সাপ্লাই বোর্ড 200mm x 330mm মার্ক ভি টারবাইন জন্য

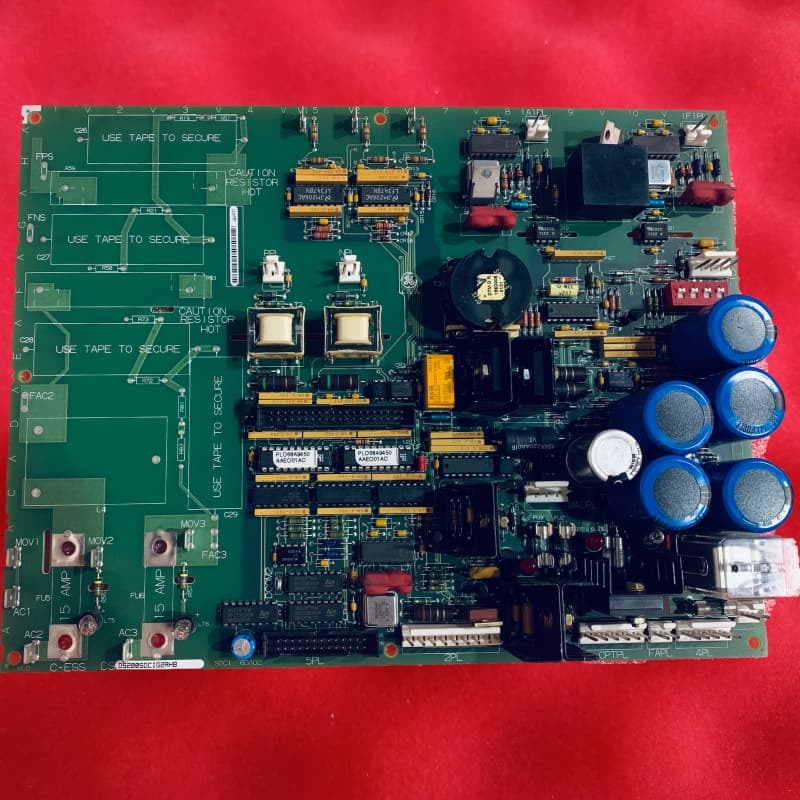

GE DS200SDCIG2AHB পাওয়ার সাপ্লাই এবং ইন্সট্রুমেন্টেশন বোর্ড

পণ্যের বর্ণনা:

GE এর DS200SDCIG2AHB হল একটি পাওয়ার সাপ্লাই এবং ইন্সট্রুমেন্টেশন বোর্ড যা GE-এর মার্ক V টার্বাইন কন্ট্রোল সিস্টেমের জন্য ডিজাইন করা হয়েছে—GE সিরিজের অন্যতম যা ব্র্যান্ডের পেটেন্ট করা স্পিডট্রনিক কন্ট্রোল প্রযুক্তিকে একত্রিত করে। এটি মূল DS200SDCIG2 প্যারেন্ট বোর্ডের একটি পরিবর্তিত সংস্করণ এবং DC2000 ড্রাইভের ইন্টারফেস হিসেবে কাজ করে।

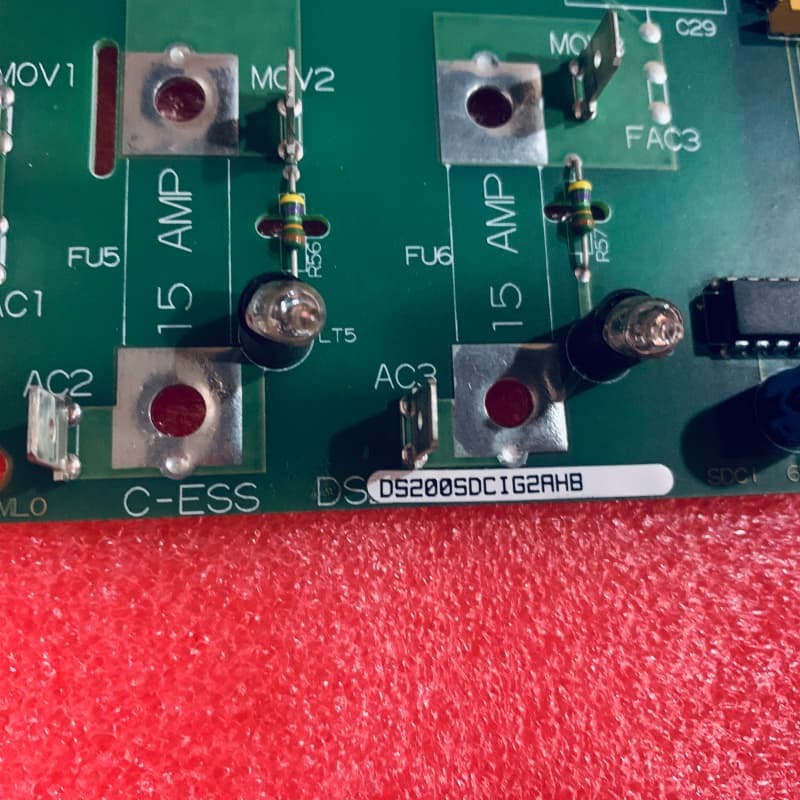

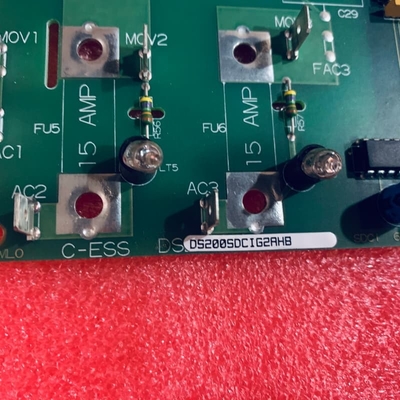

প্রকৃতিগতভাবে স্ট্যাটিক-সংবেদনশীল, এটির জন্য কঠোর হ্যান্ডলিং প্রোটোকল প্রয়োজন: ইনস্টলেশনের আগে একটি স্ট্যাটিক-প্রটেক্টিভ প্যাকেজে সংরক্ষণ করা, স্ট্যাটিক ডিসচার্জ করার জন্য ইনস্টলেশনের আগে ২ সেকেন্ডের জন্য একটি অ-রঙ করা ধাতব পৃষ্ঠকে স্পর্শ করা এবং উপাদানগুলির ক্ষতি এড়াতে শুধুমাত্র বাইরের প্রান্ত ধরে পরিচালনা করা। মূল হার্ডওয়্যারের মধ্যে তিনটি কাস্টমাইজযোগ্য অংশ অন্তর্ভুক্ত রয়েছে: MD কন্ট্রোল সোর্সের জন্য JP1, MA AC কন্টাক্টর ড্রপ-আউট টাইমের জন্য JP2, AC লাইন CT বার্ডেন নির্বাচনের জন্য SW1, এবং ফিউজ FU1-FU3, FU5-FU6, প্রতিটি একটি সূচক আলোর সাথে যুক্ত যা ফিউজ ফুঁ দিলে সক্রিয় হয়। এর পাওয়ার সাপ্লাই সার্কিটগুলি +5 VDC (4A), ±15 VDC (0.4A), ±24 VDC, এবং 115 VAC (0.4A) কভার করে।

প্রতিস্থাপনের জন্য, ড্রাইভ থেকে পাওয়ার সম্পূর্ণরূপে সংযোগ বিচ্ছিন্ন করতে হবে, লকিং মেকানিজমের মাধ্যমে ব্লকিং বোর্ডটি সামনে কাত করে অ্যাক্সেস পেতে হবে এবং প্রথমে বোর্ড থেকে সমস্ত কেবল সংযোগ বিচ্ছিন্ন করতে হবে।

প্রযুক্তিগত পরামিতি:
