GE DS200IIBDG1AGA IGBT গেট ড্রাইভার বোর্ড 330mm x 200mm

GE DS200IIBDG1AGA PCB IGBT গেট ড্রাইভার বোর্ড

পণ্যের বিবরণ:

GEDS200IIBDG1AGA হল একটি IGBT গেট ড্রাইভার বোর্ড যা GE-এর Mark V সিরিজের জন্য ডিজাইন করা হয়েছে—একটি দীর্ঘ-প্রতিষ্ঠিত টারবাইন নিয়ন্ত্রণ ব্যবস্থা এবং উপাদানগুলির লাইন যা GE দ্বারা রক্ষণাবেক্ষণ করা হয়। এটি তার মূল Mark V বোর্ডের একটি পরিবর্তিত সংস্করণ, যা তিনটি মূল আপডেট অন্তর্ভুক্ত করে: দুটি কার্যকরী পরিবর্তন এবং একটি আর্টওয়ার্ক পরিবর্তন।

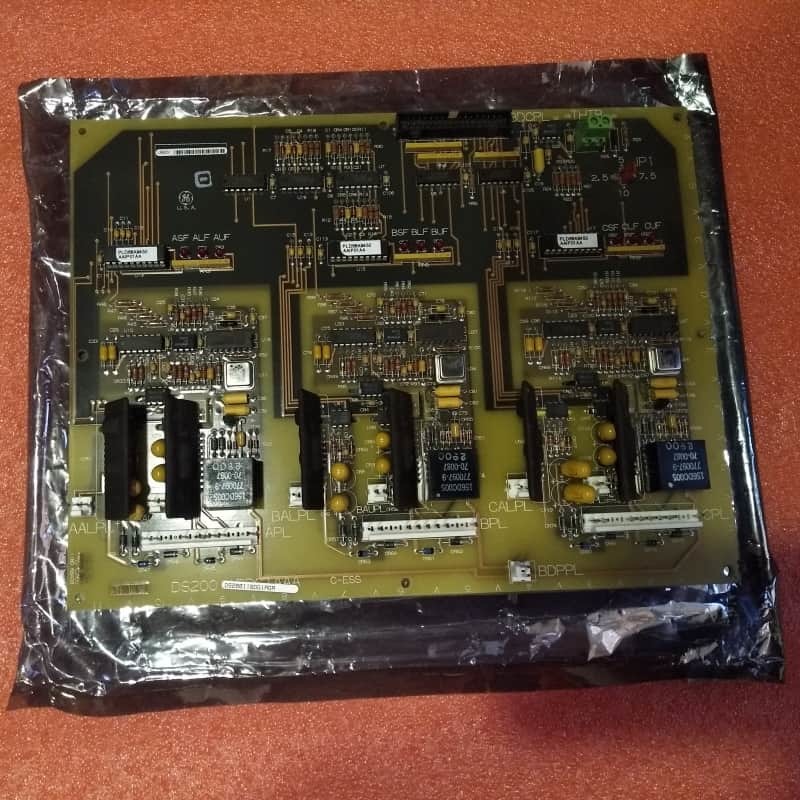

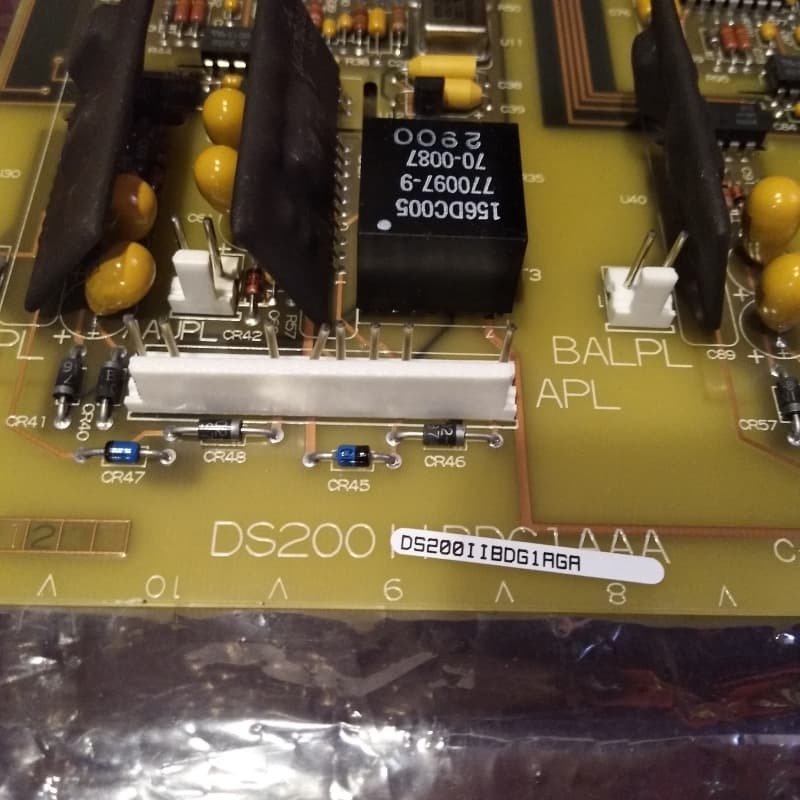

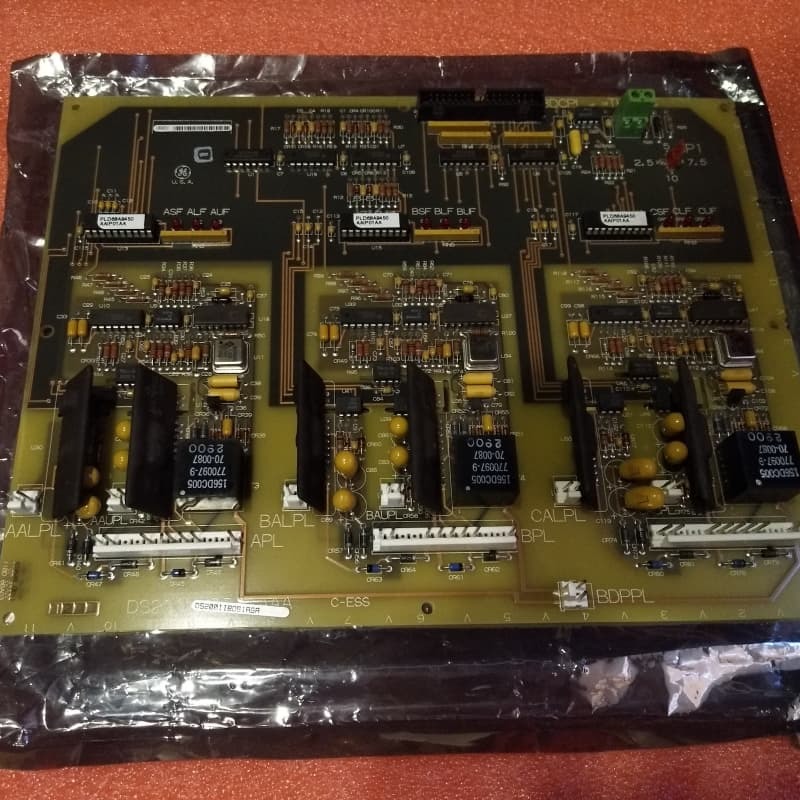

শারীরিকভাবে, এতে নয়টি লাল ইন্ডিকেটর LED (তিনটির তিনটি গ্রুপে সাজানো) সার্কিট বোর্ড ক্যাবিনেট থেকে দৃশ্যমান—প্রতিটি গ্রুপ একটি সংলগ্ন 8-পিন সংযোগকারীর (APL, BPL, CPL) সাথে মিলে যায় এবং এই সংযোগকারীগুলির মাধ্যমে প্রাপ্ত/প্রেরিত সংকেতগুলির স্থিতি নির্দেশ করে। এটিতে একটি 34-পিন সংযোগকারীও রয়েছে (17 পিনের দুটি সারি) যা একটি একক রিবন ক্যাবলের সাথে লিঙ্ক করে। প্রতিস্থাপনের জন্য অপসারণের মধ্যে ছয়টি মাউন্টিং স্ক্রু খুলে ফেলা জড়িত, অন্যান্য ক্যাবিনেট উপাদান বা বোর্ডের সোল্ডার পয়েন্টের বিরুদ্ধে ব্রাশ করা এড়াতে যত্ন নেওয়া প্রয়োজন; ড্রাইভ কার্যকারিতা নিশ্চিত করতে পড়ে যাওয়া স্ক্রুগুলি পুনরুদ্ধার করতে হবে। এটি GE Speedtronic পণ্যগুলির জন্য সাধারণ স্ট্যান্ডার্ড অ্যাসেম্বলি টাইপ বজায় রাখে।

প্রধান বৈশিষ্ট্য:
Mark V সিরিজ ইন্টিগ্রেশন:GE-এর দীর্ঘ-মেয়াদী Mark V টারবাইন নিয়ন্ত্রণ সিস্টেমের জন্য তৈরি, ঐতিহ্যবাহী এবং রক্ষণাবেক্ষণকৃত টারবাইন সেটআপের সাথে সামঞ্জস্যতা নিশ্চিত করে।

সংশোধিত কার্যকারিতা: তিনটি পরিবর্তন টারবাইন নিয়ন্ত্রণ সার্কিটে নির্ভরযোগ্য IGBT গেট ড্রাইভিংয়ের জন্য কর্মক্ষমতা বা ডিজাইন বৃদ্ধি করে।

স্পষ্ট স্থিতি পর্যবেক্ষণ:নয়টি লাল LED (APL/BPL/CPL সংযোগকারী দ্বারা দলবদ্ধ) সংকেত স্থিতির ভিজ্যুয়াল প্রতিক্রিয়া প্রদান করে, যা রিয়েল-টাইম ডায়াগনস্টিকস এবং সমস্যা সমাধানকে সহজ করে।

গঠিত সংযোগ:সংকেত স্থানান্তরের জন্য 8-পিন সংযোগকারী এবং রিবন ক্যাবল লিঙ্কের জন্য একটি 34-পিন সংযোগকারী, তারের হস্তক্ষেপ রোধ করতে ড্রাইভ অভ্যন্তরে সীমাবদ্ধ।
