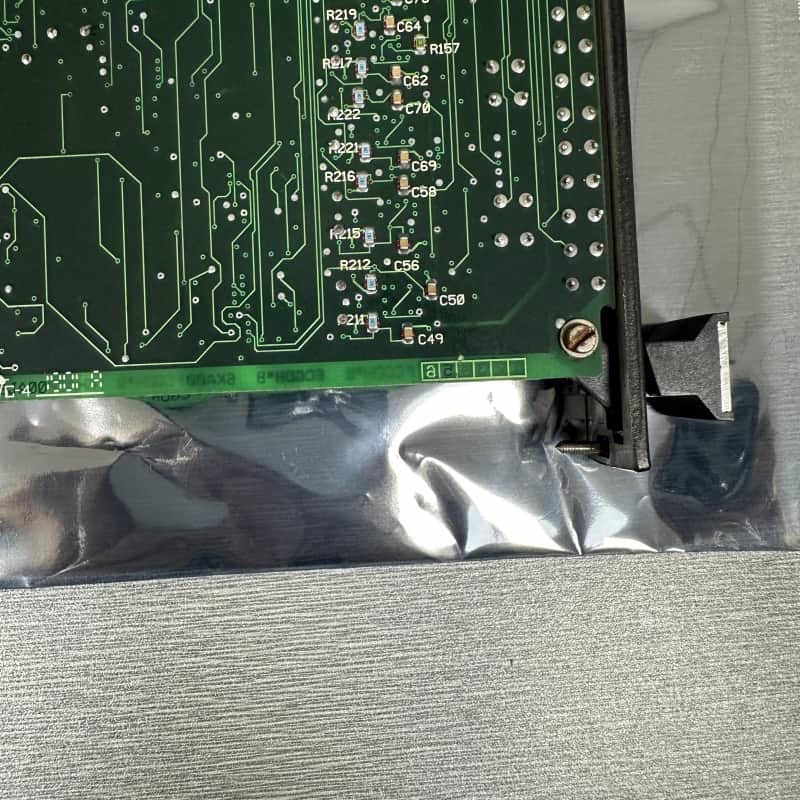

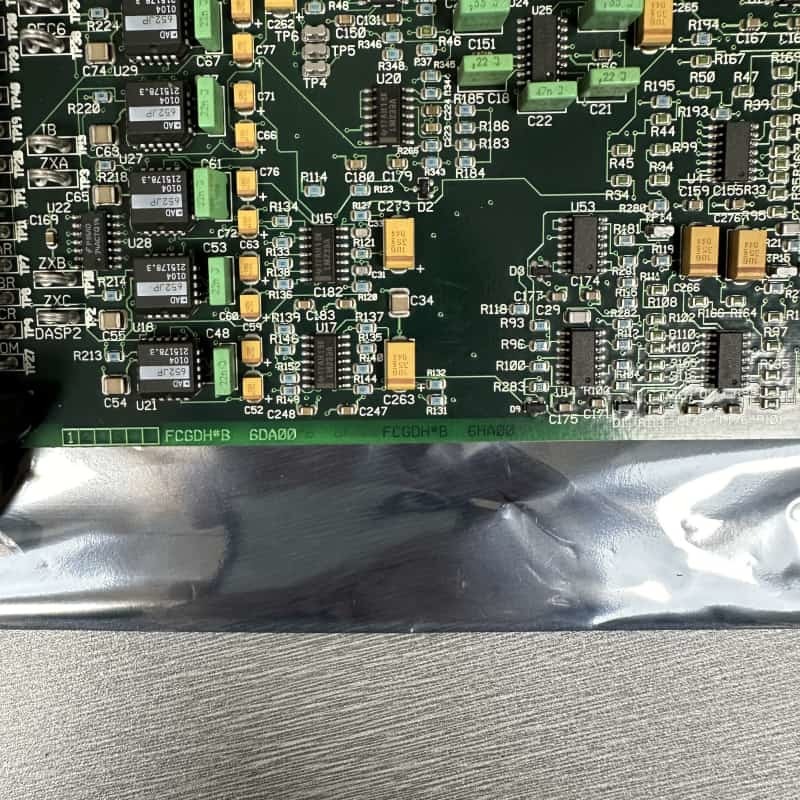

GE DS200FCGDH1BAA গেট ডিস্ট্রিবিউশন কার্ড মার্ক V টার্বাইন কন্ট্রোলের জন্য

GE DS200FCGDH1BAA গেট বিতরণ এবং স্ট্যাটাস কার্ড

পণ্যের বিবরণ:

GE এরDS200FCGDH1BAA হল একটি গেট বিতরণ এবং স্ট্যাটাস কার্ড যা GE-এর LCI সিরিজ এবং স্পিডট্রনিক মার্ক V টারবাইন নিয়ন্ত্রণ সিস্টেমের জন্য ডিজাইন করা হয়েছে। একটি গুরুত্বপূর্ণ ইন্টারফেস বোর্ড হিসাবে, এটি DS200DSPC থেকে SCR ফায়ারিং ডেটা গ্রহণ করে, সঠিক গেটিং সংকেত বিতরণ করে, সেল স্ট্যাটাস নিরীক্ষণ করে, ব্রিজ ফিডব্যাক প্রক্রিয়া করে এবং VME ব্যাকপ্লেনের মাধ্যমে ডায়াগনস্টিকস প্রেরণ করে 6-পালস, ফেজ-নিয়ন্ত্রিত নন-রিভার্সিং ব্রিজগুলি পরিচালনা করে।

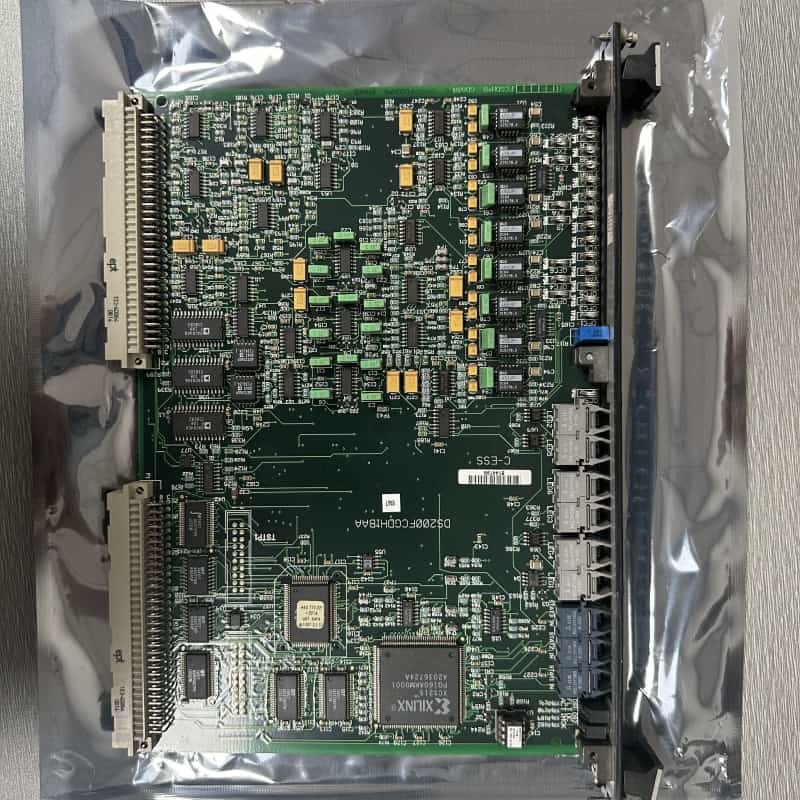

শারীরিকভাবে, এটি 6U VME স্ট্যান্ডার্ড অনুসরণ করে, এতে ডবল-পার্শ্বযুক্ত SMD সহ একটি ছয়-স্তর কাঠামো রয়েছে এবং কম-লেটেন্সি যোগাযোগের জন্য DSPC-এর পাশে VME র‍্যাকে মাউন্ট করা হয়। এতে একটি সামনের ফেসপ্লেট, দুটি পিছনের পুরুষ সংযোগকারী এবং Xilinx FPGA-এর মতো মূল উপাদান অন্তর্ভুক্ত রয়েছে। একটি সিস্টেম রিসেট রেজিস্টারগুলিকে ডিফল্ট অবস্থায় নিয়ে আসে, যেখানে একটি হার্টবিট অপারেশন নিশ্চিত করে—ব্যর্থতা গেটিং অক্ষম করে এবং একটি হার্ড রিসেট প্রয়োজন।

মূল বৈশিষ্ট্য:
LCI এবং মার্ক V ইন্টিগ্রেশন: LCI সিস্টেম এবং মার্ক V টারবাইন নিয়ন্ত্রণের জন্য তৈরি করা হয়েছে, যা DSPC ডেটাকে ব্রিজ অপারেশনের সাথে যুক্ত করে এবং গুরুত্বপূর্ণ টারবাইন পাওয়ার রূপান্তরকে সমর্থন করে।

সঠিক ব্রিজ নিয়ন্ত্রণ: একটি ফায়ারিং মাস্ক রেজিস্টারের মাধ্যমে ছয়টি সেল স্ট্রিং-এ ফাইবার-অপটিক গেটিং সংকেত বিতরণ করে এবং ফিডব্যাক প্রক্রিয়া করে, যা দক্ষ 6-পালস ব্রিজ অপারেশন নিশ্চিত করে।

অন্তর্নির্মিত ডায়াগনস্টিকস এবং নিরাপত্তা: VME ব্যাকপ্লেনের মাধ্যমে ডায়াগনস্টিকস প্রেরণ করে; হার্টবিট "IMOK" LED এবং গেটিং অক্ষম করা সিস্টেমের নির্ভরযোগ্যতা বাড়ায় এবং ক্ষতি প্রতিরোধ করে।

VME-স্ট্যান্ডার্ড ডিজাইন: DSPC-এর সাথে 6U VME আকার এবং র‍্যাক-মাউন্ট সামঞ্জস্যতা শিল্প নিয়ন্ত্রণ সেটআপে লেটেন্সি কমিয়ে যোগাযোগকে সুসংহত করে।

গঠিত হার্ডওয়্যার: ছয়-স্তর SMD সার্কিট্রি, Xilinx FPGA, এবং সামনের ফেসপ্লেট স্থানকে অপটিমাইজ করে এবং সহজে পর্যবেক্ষণ/ইনস্টলেশন সক্ষম করে।
