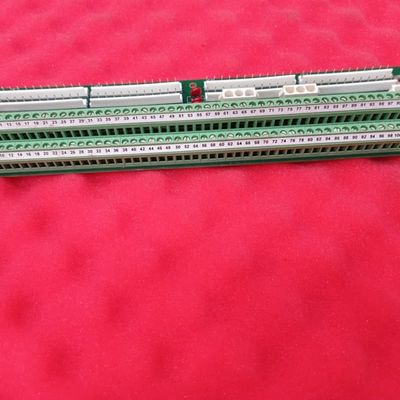

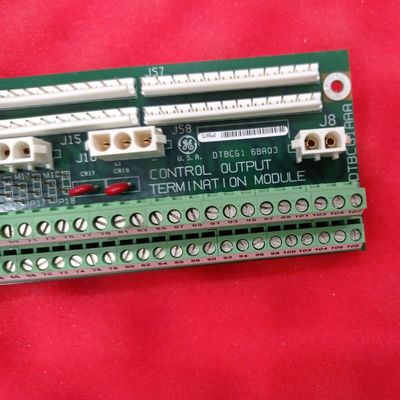

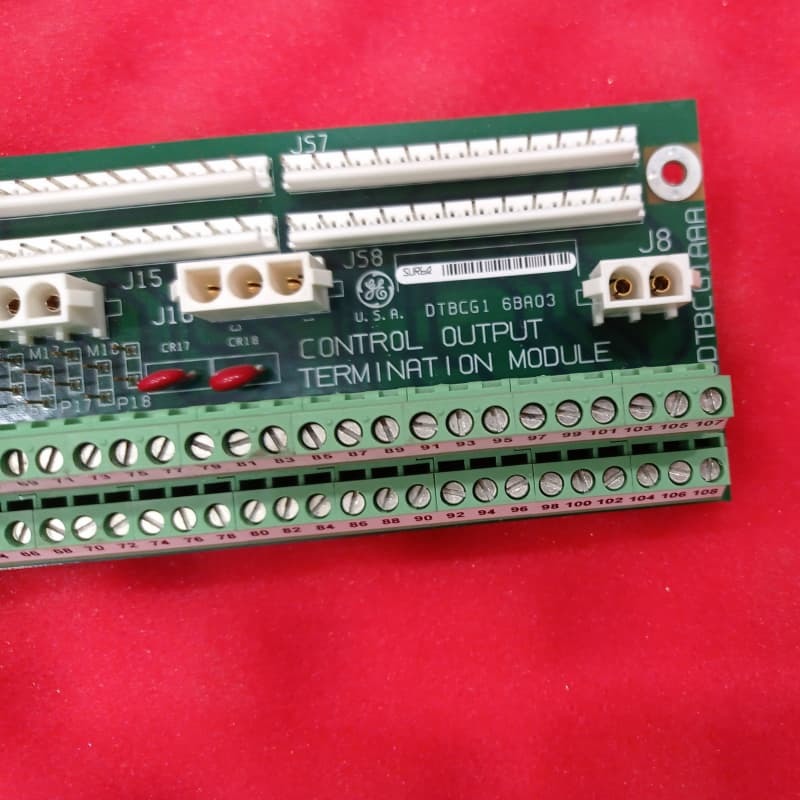

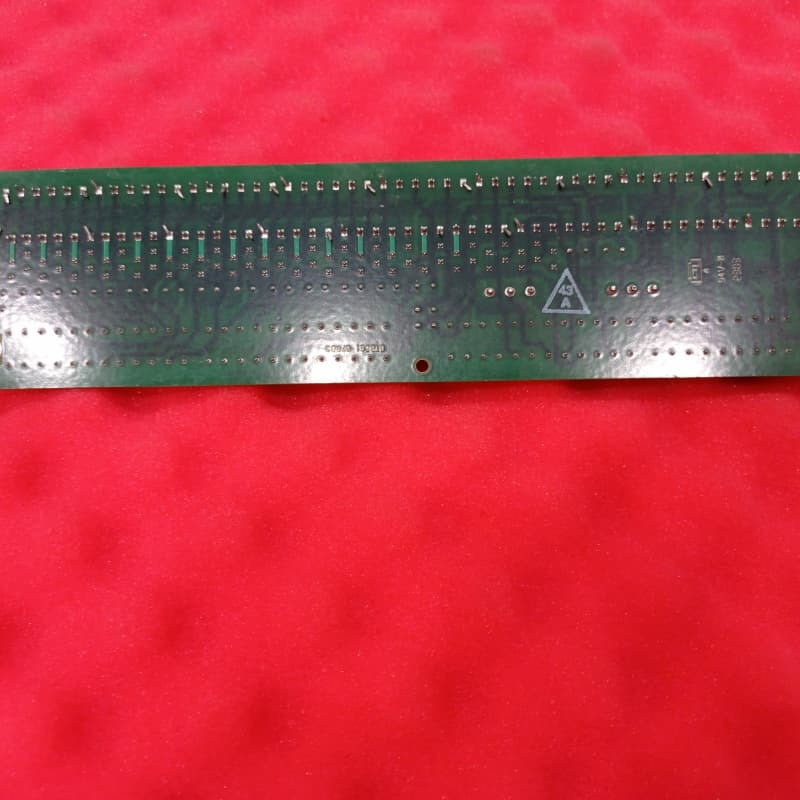

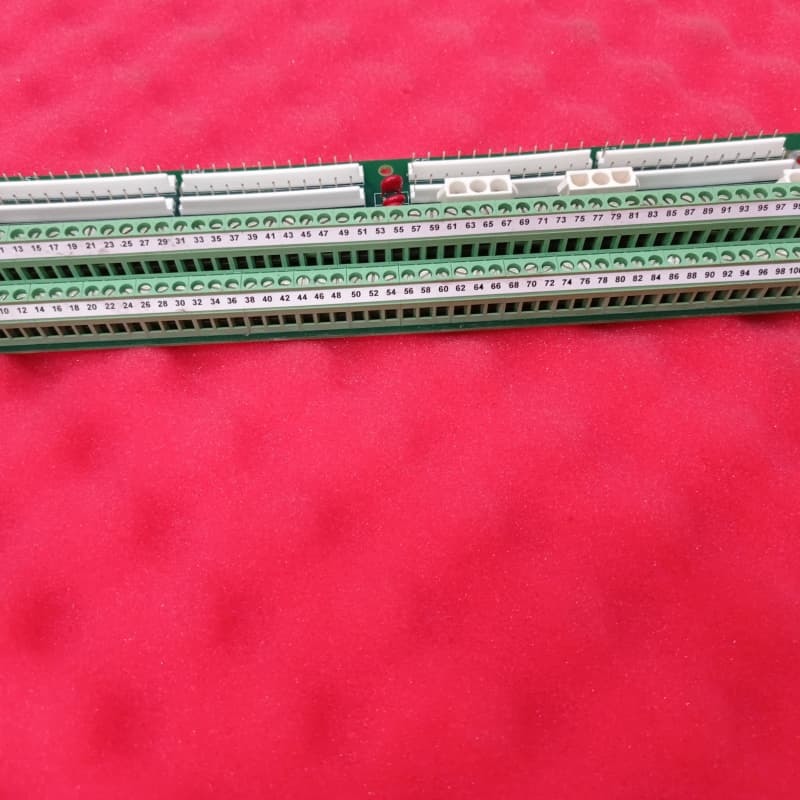

GE DS200DTBCG1A যোগাযোগ আউটপুট টার্মিনাল বোর্ড 100mm x 200mm

GE DS200DTBCG1A যোগাযোগ আউটপুট টার্মিনাল বোর্ড

পণ্যের বর্ণনাঃ

জিইDS200DTBCG1Aএটি একটি কন্টাক্ট আউটপুট টার্মিনেশন মডিউল যা জিই'র ঐতিহ্যবাহী মার্ক ভি টারবাইন কন্ট্রোল সিস্টেম সিরিজের অন্তর্গত যা পেটেন্টযুক্ত স্পিডট্রনিক প্রযুক্তিকে অন্তর্ভুক্ত করে এবং জিই-সামঞ্জস্যপূর্ণ গ্যাস, বাষ্প,এবং বায়ু টারবাইনএটি মূল DS200DTBCG1 মডিউলের একটি সংশোধিত সংস্করণ, যা একটি একক A- রেটেড কার্যকরী আপডেট বৈশিষ্ট্যযুক্ত।

মার্ক ভি সিস্টেমের মধ্যে Q11, Q21 এবং Q51 অবস্থানে ইনস্টল করা, এর মূল ভূমিকাটি যোগাযোগের আউটপুট সংকেতগুলি শেষ করা এবং রুট করা। Q21/Q51 এ, এটি TCRA বোর্ডে 30 রিলেগুলির সাথে সংযুক্ত হয়; Q11 এ,এটা 4 টিসিআরএ যোগাযোগ আউটপুট রিলে সংযোগ করে, গ্যাস ম্যানিফোল্ড ব্লো-অফ ভালভ নিয়ন্ত্রণের জন্য বিশেষ জাম্পার সহ। শারীরিকভাবে, দুটি টার্মিনাল ব্লক, 2 টি থ্রি-ওয়্যার / 1 টি ডাবল-ওয়্যার বেয়োনেট সংযোগকারী, 10 জাম্পার এবং ডেডিকেটেড সংযোগকারীঃ জেএস 1-জেএস 8, জে 8,এবং J15/J16। সঠিকভাবে মাউন্ট এবং তারের রুটিং অত্যন্ত গুরুত্বপূর্ণ। সংকেত তারগুলি ইন্টারফেস এড়ানোর জন্য "শব্দ" পাওয়ার তারগুলি থেকে পৃথক করা উচিত এবং অতিরিক্ত উত্তাপ রোধ করার জন্য বায়ু প্রবাহকে ব্লক করা উচিত নয়।

মূল বৈশিষ্ট্য:
মার্ক ভি স্পিডট্রনিক লিগ্যাসি ইন্টিগ্রেশনঃমার্ক ভি সিস্টেমের টারবাইন নিয়ন্ত্রণের জন্য তৈরি, জিই-র প্রমাণিত স্পিডট্রনিক প্রযুক্তি ব্যবহার করে এবং পুরানো সেটআপ ফিট করে।

অবস্থান-নির্দিষ্ট কনফিগারেশনঃQ11 এবং Q21/Q51 এর সাথে সামঞ্জস্য করে, বিভিন্ন টারবাইন আউটপুট চাহিদার সাথে মেলে।

উচ্চ ঘনত্বের সংকেত ব্যবস্থাপনাঃদুটি টার্মিনাল ব্লক 220 টি পর্যন্ত সংকেত তারের পরিচালনা করে, সুনির্দিষ্ট রিলে সংকেত / পাওয়ার রুটিংয়ের জন্য ডেডিকেটেড সংযোগকারী সহ।

হস্তক্ষেপ হ্রাসঃসিগন্যালের গোলমাল এড়াতে কঠোর ক্যাবল বিচ্ছেদ বা সুরক্ষিত তারের প্রয়োজন, যাতে সঠিক আউটপুট ট্রান্সমিশন নিশ্চিত করা যায়। ফাইবার অপটিক ক্যাবলগুলি নিরাপদে পাওয়ার ক্যাবলগুলির সাথে আবদ্ধ করা যেতে পারে।

তাপ নিরাপত্তাঃনিরবচ্ছিন্ন ড্রাইভ বায়ু প্রবাহের উপর নির্ভরশীল; সঠিকভাবে মাউন্ট করা ক্যাবল বান্ডিলগুলিকে ভেন্টগুলি ব্লক করতে বাধা দেয়, উত্তপ্ত উপাদানগুলি সুরক্ষিত করে।
