GE DS200CTBAG1ADD টার্মিনেশন বোর্ড 330mm x 100mm মার্ক V

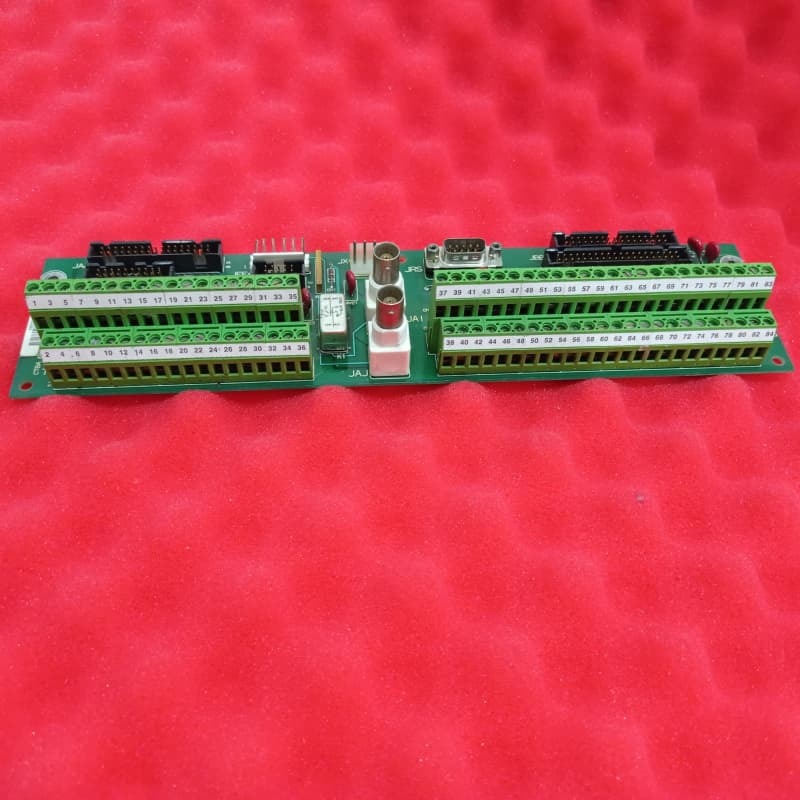

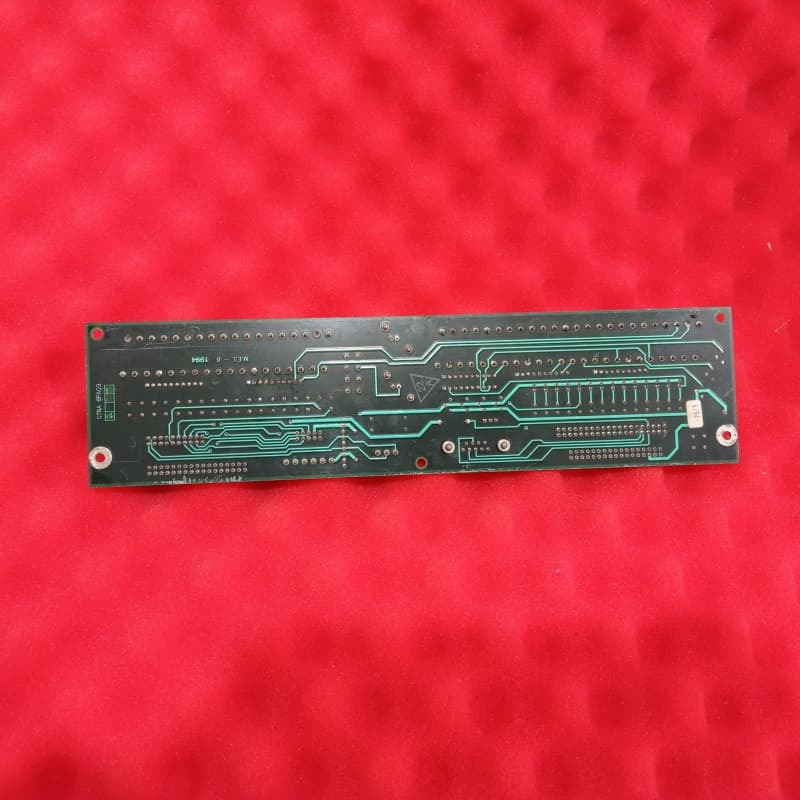

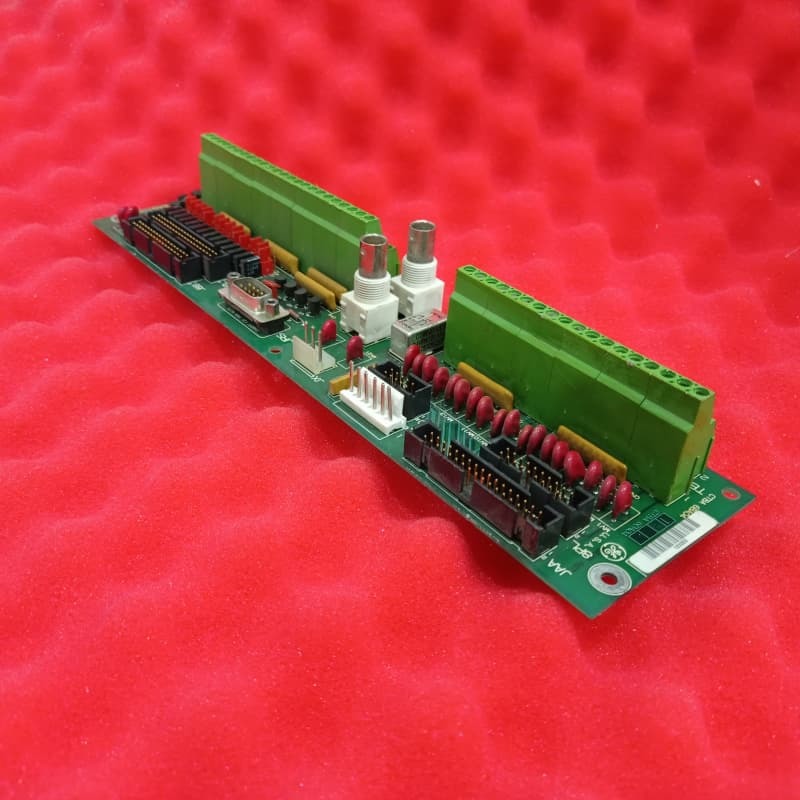

Mark V-এরকোরে স্থাপন করা হয়েছে, এর মূল ভূমিকা হল গুরুত্বপূর্ণ সংকেতগুলি টার্মিনেট করা এবং রুট করা: 4–20 mA ইনপুট/আউটপুট, শ্যাফ্ট ভোল্টেজ/কারেন্ট সংকেত, STCA/TCDA বোর্ডের জন্য IONET, এবং QTBA/STCA বোর্ডের জন্য COREBUS। এটি TCPD বোর্ড থেকে 24 VDC পাওয়ারও গ্রহণ করে এবং পাওয়ার lost হলে COREBUS যোগাযোগ বজায় রাখার জন্য একটি বাইপাস রিলে অন্তর্ভুক্ত করে। শারীরিকভাবে, এটি মাউন্টিংয়ের জন্য কোণার/প্রান্তের ড্রিল হোল, লাল-কোটেড ডায়োড এবং সনাক্তকরণ কোড সহ একটি লম্বা, সংকীর্ণ PCB। এটির বিভিন্ন সংযোগকারী রয়েছে—6PL একটি অব্যবহৃত অংশ হিসাবে—এছাড়াও 20+ MOVs, এক ডজন জাম্পার, রেজিস্টর এবং রিলেগুলির মতো উপাদান রয়েছে। অব্যবহৃত COREBUS সংযোগকারীর জন্য টার্মিনেশন রেজিস্টর প্রয়োজন, এবং বিস্তারিত GE-এর মূল প্রযুক্তিগত উপকরণে রয়েছে।

প্রধান বৈশিষ্ট্য
সংশোধিত কর্মক্ষমতা:মূল DS200CTBAG1-এর উপর ভিত্তি করে তৈরি, তিনটি পণ্যের পরিবর্তনের সাথে, এরোডেরিভেটিভ এবং টারবাইন নিয়ন্ত্রণের প্রয়োজনে সংকেত হ্যান্ডলিং বা নির্ভরযোগ্যতা বৃদ্ধি করে।

গুরুত্বপূর্ণ সংকেত টার্মিনেশন:4–20 mA I/O, শ্যাফ্ট সংকেত, IONET, এবং COREBUS-এর রুটিংকে কেন্দ্রীভূত করে, নিয়ন্ত্রণ লুপের অখণ্ডতা বজায় রাখতে মূল Mark V বোর্ডের সাথে সংযোগ স্থাপন করে।

রিডান্ড্যান্ট পাওয়ার ও সুরক্ষা:COREBUS যোগাযোগের জন্য একটি বাইপাস রিলে এবং ভোল্টেজ দমন/নিয়ন্ত্রণের জন্য 20টির বেশি MOV + লাল ডায়োড অন্তর্ভুক্ত করে, যা সংবেদনশীল সার্কিটগুলিকে সুরক্ষিত করে।

কনফিগারযোগ্য ও সুসংগঠিত সংযোগ:কাস্টমাইজেশনের জন্য এক ডজন জাম্পার সুইচ, স্পষ্টভাবে লেবেলযুক্ত ফ্যাক্টরি-নামযুক্ত সংযোগকারী এবং অব্যবহৃত অংশগুলির জন্য নির্দেশিকা রয়েছে, যা সেটআপ এবং রক্ষণাবেক্ষণকে সহজ করে।

শিল্প-গ্রেডের ডিজাইন:নিরাপদ মাউন্টিংয়ের জন্য কন্ডাকটিভ-রিংযুক্ত ড্রিল হোল এবং টেকসই উপাদানগুলি কঠোর টারবাইন অপারেটিং পরিবেশে স্থিতিশীলতা নিশ্চিত করে।
