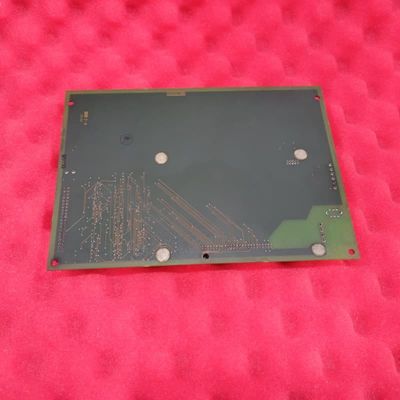

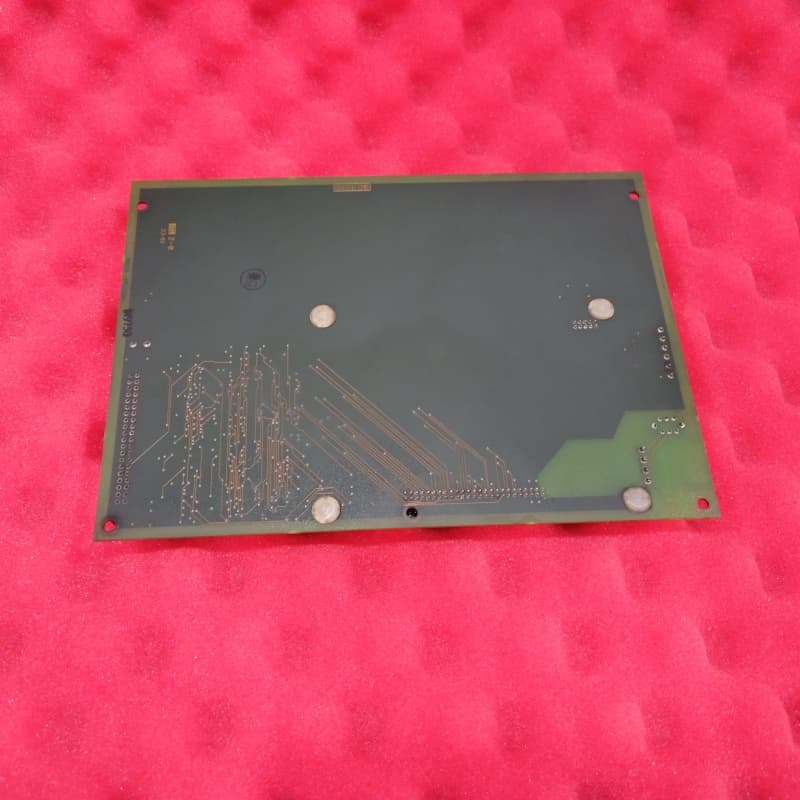

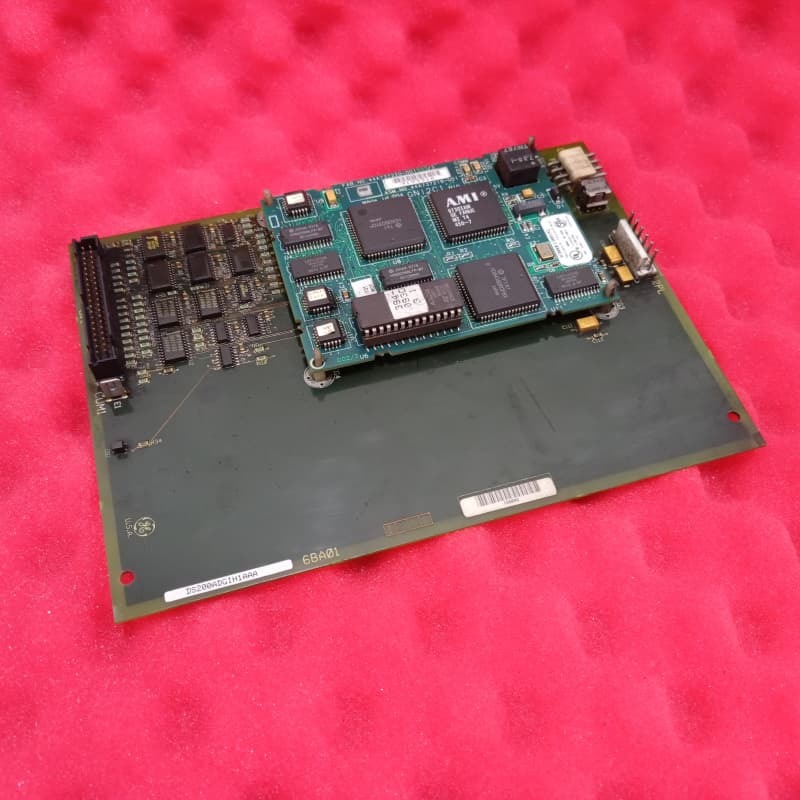

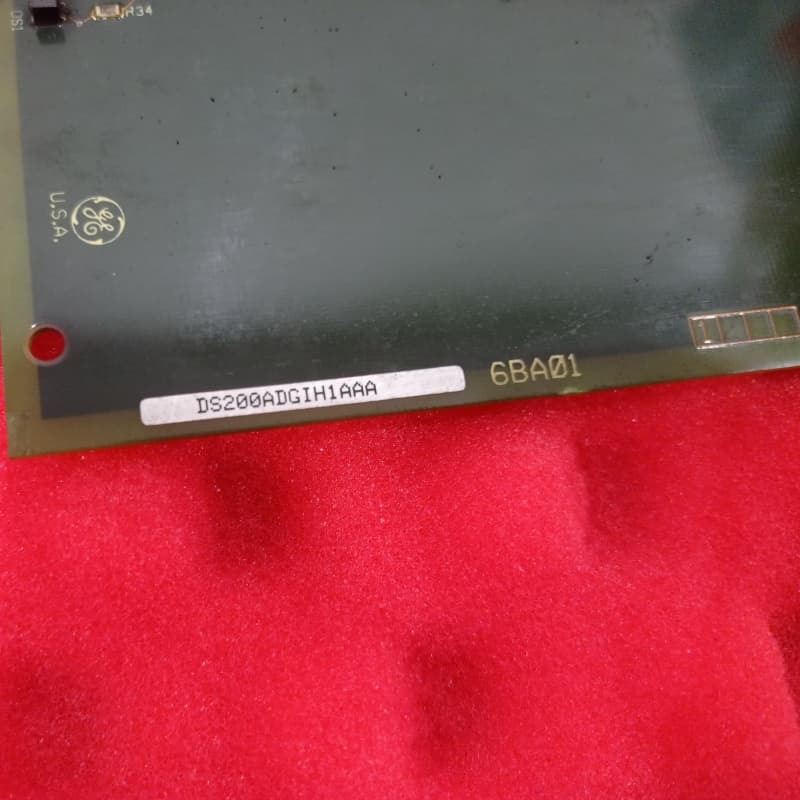

GE DS200ADGIH1AAA সহায়ক ইন্টারফেস বোর্ড 100mm x 200mm

GE এর DS200ADGIH1AAA একটি প্রিন্টেড সার্কিট বোর্ড (PCB), যা GE-এর মার্ক V টার্বাইন কন্ট্রোল সিস্টেমের জন্য ডিজাইন করা হয়েছে, বিশেষ করে বাষ্প এবং গ্যাস টার্বাইন স্বয়ংক্রিয় ড্রাইভ অ্যাসেম্বলিগুলি পরিচালনা করতে ব্যবহৃত হয়। একটি সহায়ক ইন্টারফেস বোর্ড হিসাবে, এটি মার্ক V সিস্টেম এবং সহায়ক উপাদানগুলির মধ্যে ইন্টিগ্রেশন সহজতর করে, টার্বাইন অপারেশনের কন্ট্রোল লজিক সমর্থন করে।

শারীরিকভাবে, এটি ৮ ইঞ্চি প্রস্থ এবং ৬ ইঞ্চি লম্বা, এতে একটি ৪০-পিন সংযোগকারী, একটি ৬-পিন সংযোগকারী, ৬০টি জাম্পার এবং একাধিক পরীক্ষার পয়েন্ট রয়েছে। এটি বোর্ডের র‍্যাকের সাথে সারিবদ্ধ চারটি স্ক্রু-এর মাধ্যমে ড্রাইভের বোর্ডের ক্যাবিনেটে ইনস্টল করা হয়। পরীক্ষার জন্য ক্যালিব্রেট করা সরঞ্জাম, উপযুক্ত প্রোবের ব্যবহার এবং অ্যান্টি-স্ট্যাটিক ব্যবস্থা সহ যোগ্য পরিষেবা প্রদানকারীর প্রয়োজন, স্ট্যাটিক ডিসচার্জ থেকে ক্ষতি প্রতিরোধের জন্য— যা ইলেক্ট্রোস্ট্যাটিক ইন্টারফেয়ারেন্সের প্রতি এর সংবেদনশীলতার কারণে অত্যন্ত গুরুত্বপূর্ণ।

প্রধান বৈশিষ্ট্য
মার্ক V ইন্টিগ্রেশন: মার্ক V টার্বাইন কন্ট্রোল সিস্টেমের জন্য তৈরি, যা প্রধান কন্ট্রোল ইউনিট এবং সহায়ক টার্বাইন উপাদানগুলির মধ্যে নির্বিঘ্ন যোগাযোগ সক্ষম করে, সমন্বিত অপারেশন নিশ্চিত করে।

সংযোগের বিকল্পগুলি: ৪০-পিন এবং ৬-পিন সংযোগকারী, সেইসাথে ৬০টি জাম্পার দিয়ে সজ্জিত, সহায়ক সিস্টেমগুলির জন্য বিভিন্ন সংকেত সংযোগ এবং কনফিগারেশন নমনীয়তা সমর্থন করে।

পরীক্ষার সুযোগ: একাধিক পরীক্ষার পয়েন্ট সার্কিট ডায়াগনস্টিকস-এর অনুমতি দেয়, যদিও সঠিকতা এবং নিরাপত্তা বজায় রাখতে উপযুক্ত সরঞ্জাম সহ যোগ্য কর্মীদের জন্য সীমাবদ্ধ।

কমপ্যাক্ট ইনস্টলেশন: মাত্রা (৮"×৬") এবং স্ক্রু-মাউন্ট ডিজাইন মার্ক V ক্যাবিনেট র‍্যাকে সঠিকভাবে ফিট করে, টার্বাইন কন্ট্রোল সেটআপগুলিতে নিরাপদ ইন্টিগ্রেশন নিশ্চিত করে।
