GE IS2020RKPSG2A VME র‍্যাক পাওয়ার সাপ্লাই মডিউল 400W মার্ক VI

জিইIS2020RKPSG2Aএটি একটি VME র্যাক পাওয়ার সাপ্লাই মডিউল যা Mark VI সিরিজের অন্তর্গত, যা GE এর Speedtronic গ্যাস টারবাইন কন্ট্রোল সিস্টেমের অবিচ্ছেদ্য অংশ।এটি একটি শীট ধাতু bracket মাধ্যমে VME নিয়ন্ত্রণ / ইন্টারফেস র্যাক ডান হাতের দিকে মাউন্ট করা হয়, ভিএমই ব্যাকপ্লেনে সমালোচনামূলক ডিসি ভোল্টেজ সরবরাহ করে এবং ফ্লেম ডিটেক্টরগুলির জন্য একটি ঐচ্ছিক 335V ডিসি আউটপুট সরবরাহ করে। এটি দুটি ইনপুট ভোল্টেজ সমর্থন করেঃ 125V ডিসি এবং একটি নিম্ন -24V ডিসি সংস্করণ,এবং পুরোনো RKPSG1 এর সরাসরি প্রতিস্থাপন হিসাবে কাজ করে.

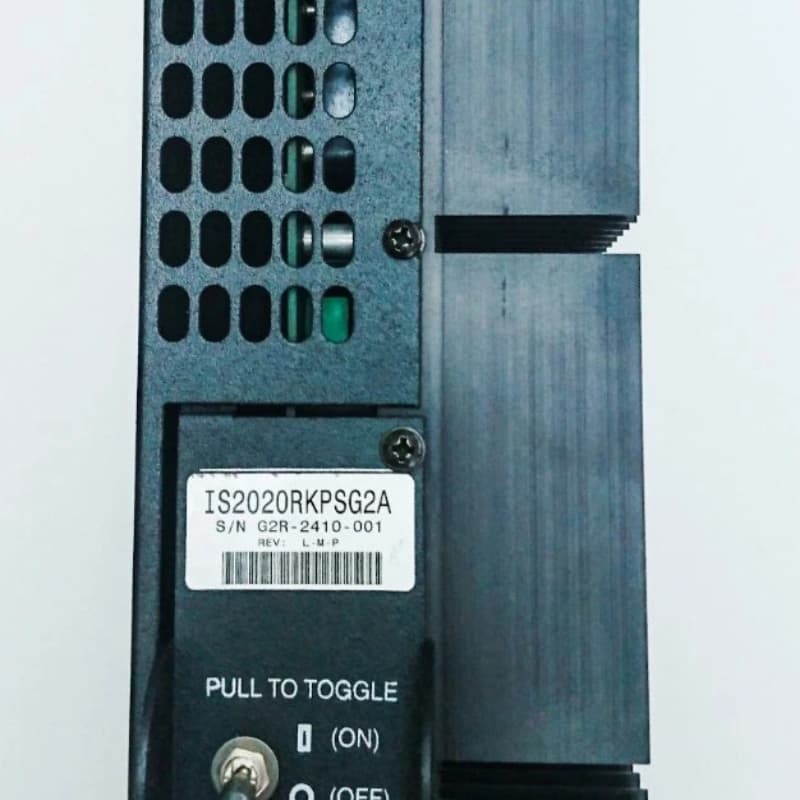

সামনের প্যানেলের লকিং পাওয়ার সুইচ এবং তিনটি স্ট্যাটাস এলইডি দিয়ে সজ্জিত, এটি পর্যবেক্ষণ এবং ত্রুটি সমাধানকে সহজ করে তোলে। মূল সংযোগগুলির মধ্যে শীর্ষে মাউন্ট করা পিএসএ / পিএসবি এবং নীচে মাউন্ট করা পিএস 125 / পিএস 24, পিএস 335,PS28, এবং পিএসএসটিএটি সংযোগকারী। এর নকশায় একটি তাপ ডিঙ্ক হিসাবে পাশের মাউন্ট করা ধাতব ফিনিস এবং একটি সামনের মুখের লেবেলিং সংশোধন / সহজ রেফারেন্সের জন্য সিরিয়াল নম্বর রয়েছে,স্পিডট্রনিক প্রযুক্তির মার্ক VI এর উত্তরাধিকারের সাথে সামঞ্জস্যপূর্ণ.

মূল বৈশিষ্ট্য
ভোল্টেজ সরবরাহ এবং বহুমুখিতাঃভিএমই ব্যাকপ্লেনে +5V, ±12V, ±15V, ±28V সরবরাহ করে; ফ্লেম ডিটেক্টরগুলির জন্য optionচ্ছিক 335V ডিসি। বিভিন্ন শিল্প শক্তি সেটআপের সাথে খাপ খাইয়ে নেওয়া 125V/24V ডিসি ইনপুট সমর্থন করে।

ব্যবহারকারী-বন্ধুত্বপূর্ণ অপারেশনঃসামনের প্যানেলের লকিং পাওয়ার সুইচ আউটপুট নিয়ন্ত্রণ করে এবং ত্রুটিগুলি পুনরায় সেট করে; তিনটি এলইডি পরিষ্কার অবস্থা সরবরাহ করেঃ ইনপুট পাওয়ার (হলুদ), ত্রুটি (লাল), স্বাভাবিক (সবুজ) ।মূল কারণ সমাধান করা হলে ত্রুটিগুলি পরিষ্কার হয়.

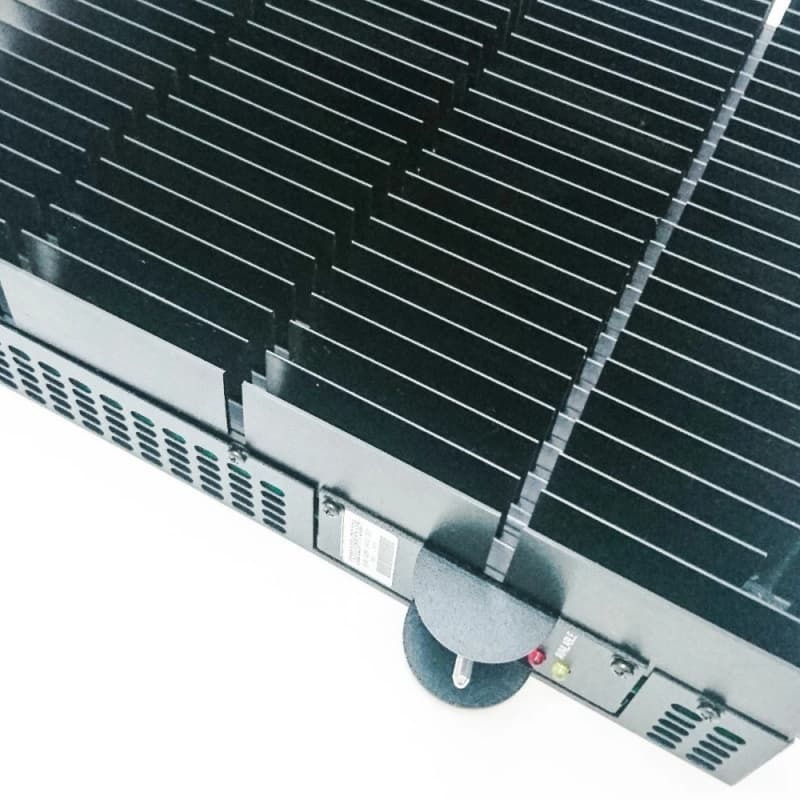

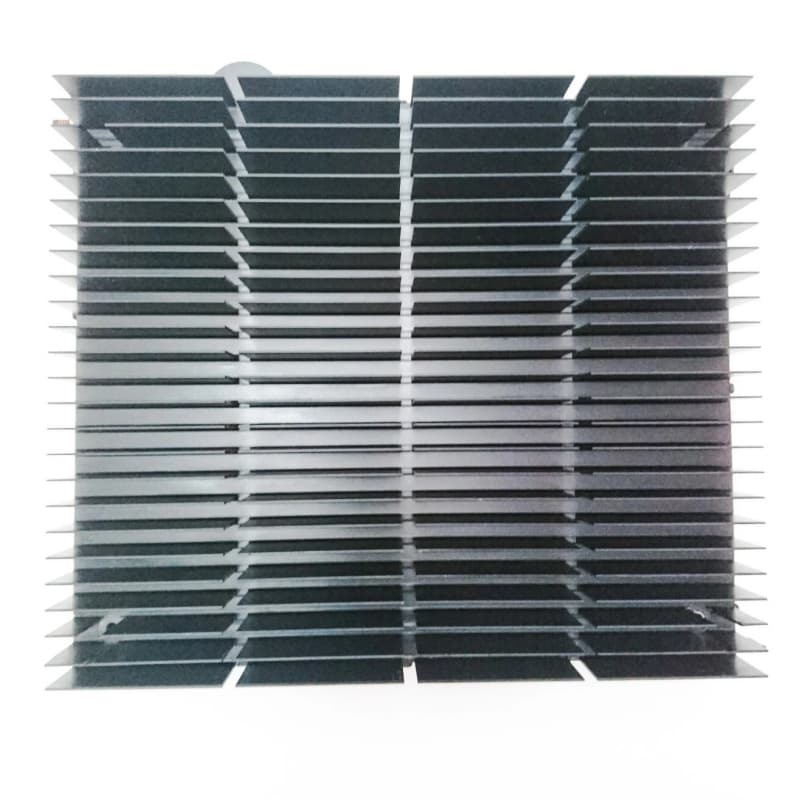

দৃঢ় নকশাঃতাপ ব্যবস্থাপনার জন্য সাইড-মাউন্ট করা ধাতব ফিন তাপ সিঙ্ক সহ স্বতন্ত্র মডিউল; শীট ধাতব ক্রেট মাউন্টিং ভিএমই র্যাকগুলিতে স্থিতিশীলতা নিশ্চিত করে।

কনফিগারেশন নমনীয়তাঃবাম দিকের জাম্পারকে “Normal” থেকে “Isolated” এ স্যুইচ করে P28C/PS28 আউটপুটের মাধ্যমে বাহ্যিক পেরিফেরিয়ালগুলিকে পাওয়ার দেয়। ৫ ভোল্ট আউটপুটের একটি বিশেষ বর্তমান সীমা রয়েছেঃনিম্ন ভোল্টেজ (ইউভি) 5V পুনরুদ্ধার না হওয়া পর্যন্ত অন্যান্য সমস্ত আউটপুট বন্ধ করে দেয়.
