GE IS215VPWRH2AC মার্ক VI টার্বাইন কন্ট্রোলের জন্য VME সুরক্ষা অ্যাসেম্বলি

GE এর IS215VPWRH2AC হল মার্ক VI স্পিডট্রনিক সিস্টেমের একটি জরুরি টারবাইন সুরক্ষা কার্ড, যা মার্ক V থেকে একটি মূল আপগ্রেড এবং এতে উইন্ড টারবাইনের জন্য সমর্থন যুক্ত করা হয়েছে। GE-এর উত্তরাধিকার স্পিডট্রনিক লাইনের অংশ হিসেবে, এটি স্বাধীন জরুরি ওভারস্পিড সুরক্ষা প্রদান করে, যা প্রধান টারবাইন নিয়ন্ত্রণ ব্যবস্থা থেকে আলাদাভাবে ট্রিপ সোলেনয়েড নিয়ন্ত্রণ করতে TPRO এবং TREG টার্মিনাল বোর্ডের সাথে কাজ করে।

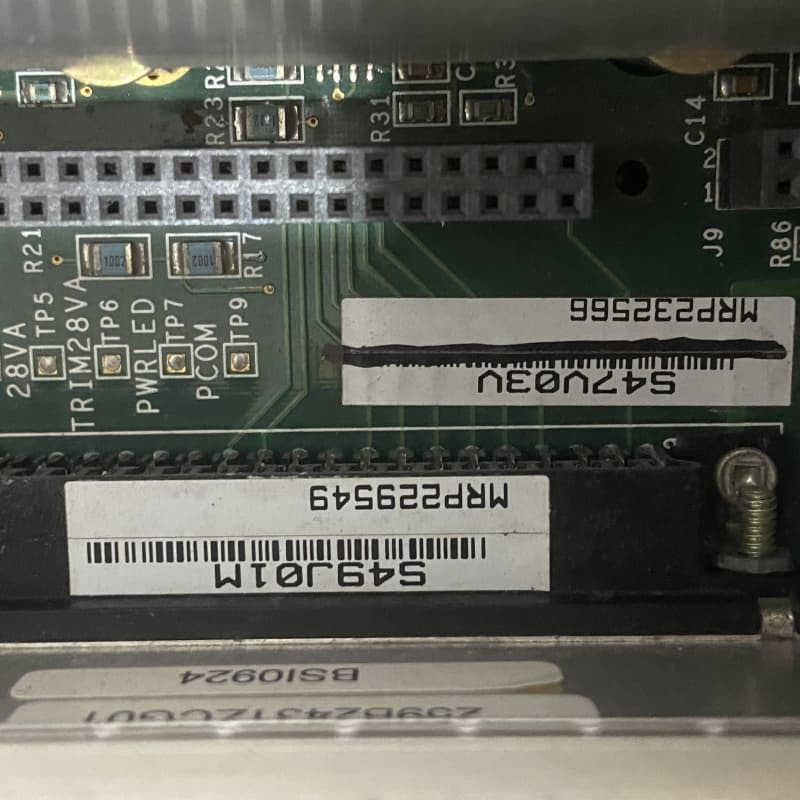

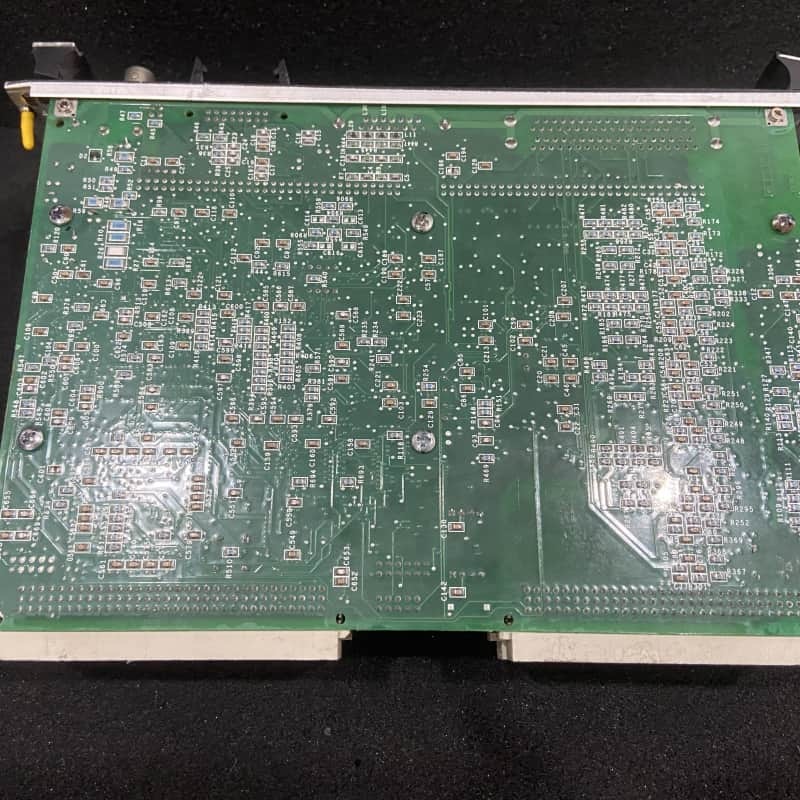

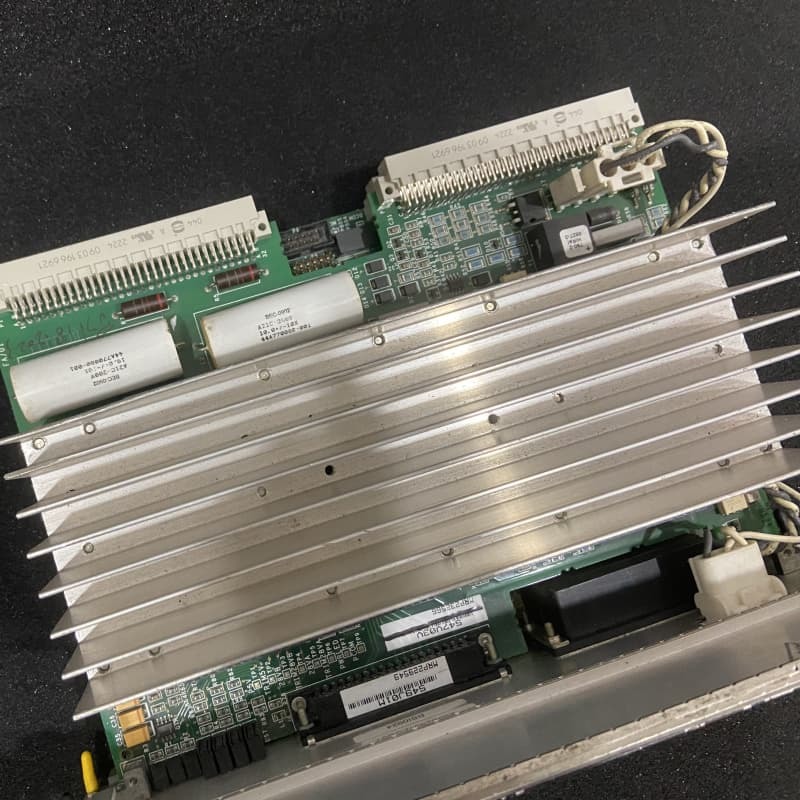

একটি নিম্ন-পাওয়ার ভেরিয়েন্ট যা একটি TREG বোর্ড সমর্থন করে (বনাম দুটি TREG-এর জন্য VPROH1), এতে প্রয়োজনীয় পোর্ট সহ একটি সামনের ফেসপ্লেট রয়েছে: পাওয়ার প্লাগ, ইথারনেট আইডি, IONet, প্যারালাল পোর্ট, ডি-শেল সংযোগকারী এবং স্ট্যাটাস এলইডি। এর পিছনে ব্যাকপ্লেন, ক্যাপাসিটর, ইন্টিগ্রেটেড সার্কিট, হিট সিঙ্ক এবং উল্লম্ব সংযোগকারীগুলির মতো উপাদানগুলির সাথে দুটি স্ট্যাক করা বোর্ড রয়েছে, যা স্ট্যান্ডঅফের মাধ্যমে সুরক্ষিত। একটি ট্রিপল-রিডান্ড্যান্ট সেটআপের অংশ হিসেবে, এটি গ্যাস, বাষ্প এবং বায়ু অ্যাপ্লিকেশনগুলিতে টারবাইনের নিরাপত্তা নিশ্চিত করে।

• জরুরি সুরক্ষা: TPRO/TREG টার্মিনাল বোর্ডের মাধ্যমে স্বাধীন ওভারস্পিড সুরক্ষা প্রদান করে, প্রয়োজন অনুযায়ী টারবাইন ট্রিপ ট্রিগার করতে ট্রিপ সোলেনয়েড নিয়ন্ত্রণ করে।
• মার্ক VI ইন্টিগ্রেশন: স্থায়িত্বের জন্য একটি কনফর্মাল-কোটেড PCB সহ সিরিজের প্রসারিত অ্যাপ্লিকেশন সমর্থন করে।
• সীমিত TREG সমর্থন: একক TREG বোর্ড সেটআপের জন্য ডিজাইন করা হয়েছে; ডুয়াল TREG প্রয়োজনীয়তার জন্য VPROH1 ব্যবহার করুন।
• ডায়াগনস্টিক ও সংযোগ: সামনের এলইডি স্ট্যাটাস নির্দেশ করে; পোর্টগুলি পর্যবেক্ষণ এবং কনফিগারেশন সক্ষম করে।
• রিডান্ড্যান্ট ডিজাইন: একটি ট্রিপল-মডুলার সিস্টেমের অংশ, যা রক্ষণাবেক্ষণ বা ফল্টের সময় নির্ভরযোগ্য অপারেশন করার অনুমতি দেয়।
