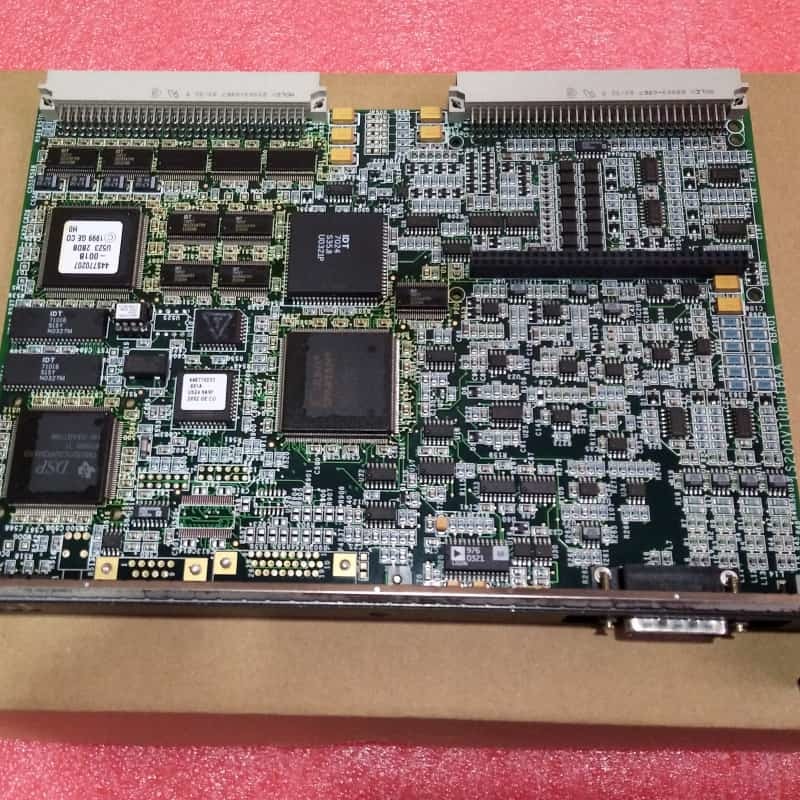

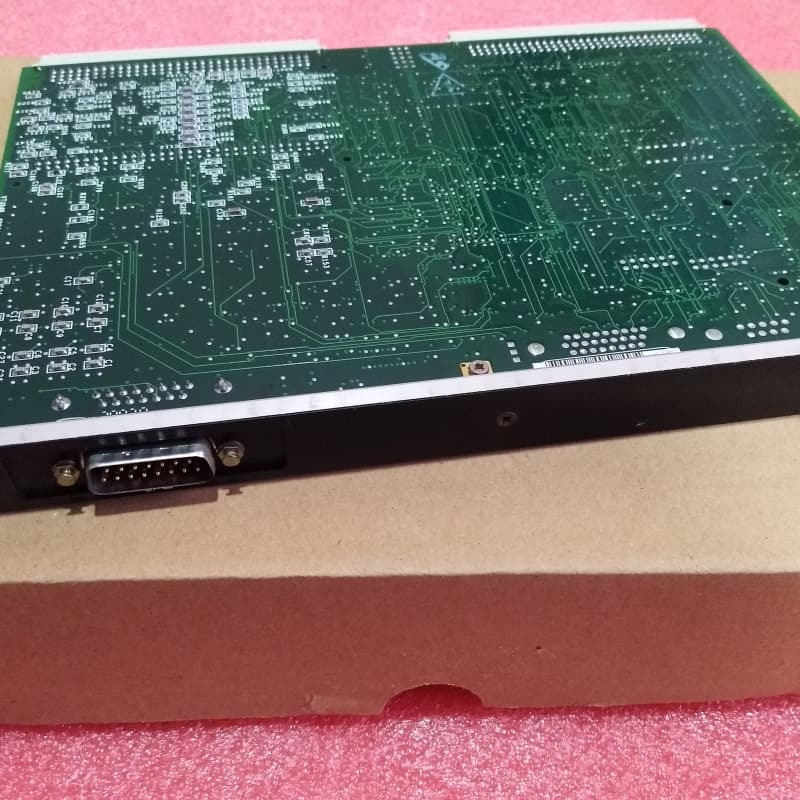

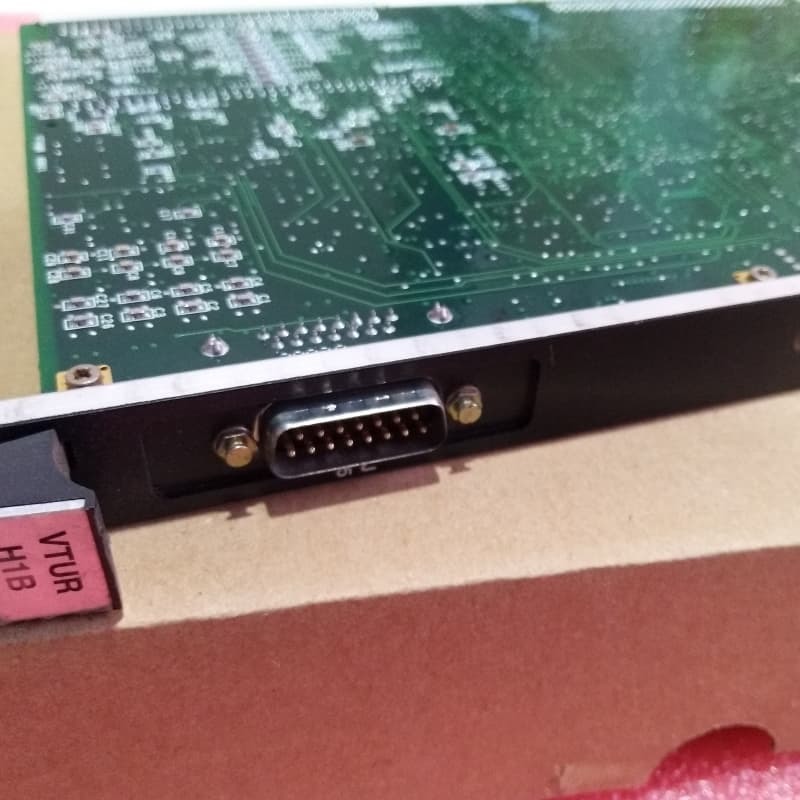

GE IS200VTURH1BAA মার্ক VI প্রাইমারি ট্রিপ বোর্ড

GE IS200VTURH1BAA হল মার্ক VI স্পিডট্রনিক সিস্টেমের একটি টারবাইন-নির্দিষ্ট প্রাইমারি ট্রিপ বোর্ড, যা গ্যাস, বাষ্প এবং বায়ু টারবাইনের নিরাপত্তা এবং নিয়ন্ত্রণের জন্য গুরুত্বপূর্ণ।

• টারবাইনের গতির পরিমাপ তত্ত্বাবধান করে প্রাথমিক ওভারস্পিড সুরক্ষা সহ
• স্বয়ংক্রিয় জেনারেটর সিঙ্ক্রোনাইজেশন পরিচালনা করে
• প্রধান ব্রেকার অপারেশন নিয়ন্ত্রণ করে
• শ্যাফ্ট ভোল্টেজ এবং কারেন্ট নিরীক্ষণ করে
• গ্যাস টারবাইনে, TRPG-এর সাথে যুক্ত 8টি Geiger Mueller ফ্লেম ডিটেক্টর পরিচালনা করে

• নিরাপত্তা ও সুরক্ষা:ওভারস্পিড ট্রিপের জন্য গতি পরিমাপ করে, 3টি ট্রিপ রিলে নিয়ন্ত্রণ করে এবং বিপদ প্রতিরোধ করতে শিখা ডিটেক্টর/শ্যাফ্ট প্যারামিটার নিরীক্ষণ করে
• সিঙ্ক্রোনাইজেশন:ভোল্টেজ এবং গতির চেকের সাথে অটো/ম্যানুয়াল জেনারেটর সিঙ্ক্রোনাইজেশন সক্ষম করে, নিরাপদ ব্রেকার ক্লোজারের জন্য রিলে ব্যবহার করে
• রিডানডেন্সি সমর্থন:TMR এবং সিমপ্লেক্স সেটআপে কাজ করে, রিডানডেন্ট ট্রিপ মেকানিজমের মাধ্যমে নির্ভরযোগ্যতা নিশ্চিত করে
• বহুমুখী পর্যবেক্ষণ:গ্যাস টারবাইন-নির্দিষ্ট নিরাপত্তার জন্য ভোল্টেজ সেন্সর এবং শিখা ডিটেক্টর একত্রিত করে
• সহজ ইনস্টলেশন:লেভার-সিটেড সংযোগকারী এবং ক্যাপটিভ স্ক্রু সহ VME র‍্যাকে মাউন্ট করে; ফ্রন্ট-প্যানেল এলইডি ডায়াগনস্টিক্সে সহায়তা করে

সিমপ্লেক্স এবং টিএমআর সিস্টেমের সাথে সামঞ্জস্যপূর্ণ, এটি টিআরপিজিতে 3টি প্রাথমিক ওভারস্পিড ট্রিপ রিলে নিয়ন্ত্রণ করে, যা জরুরি সোলেনয়েড ট্রিগার করে। এটি 1,500V আইসোলেশন সহ জেনারেটর/বাস ভোল্টেজ সেন্সরকে একত্রিত করে, 1,000ft ওয়্যারিং সমর্থন করে। সিঙ্ক্রোনাইজেশন মোডগুলি নিরাপদ ব্রেকার অপারেশন নিশ্চিত করে, রিলে K25/K25A/K25P সমন্বিত চেকগুলির সাথে।
