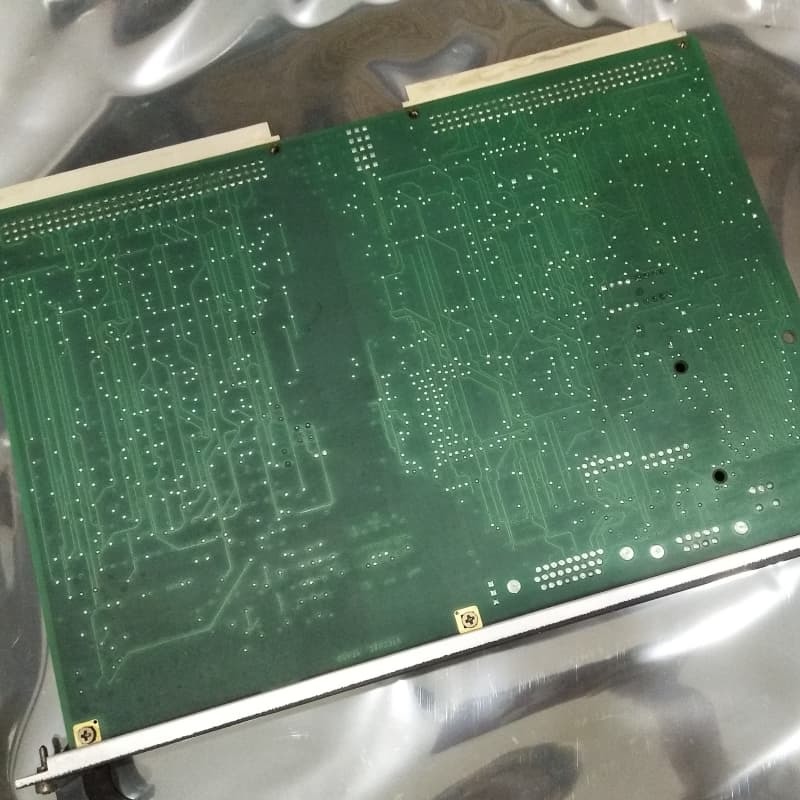

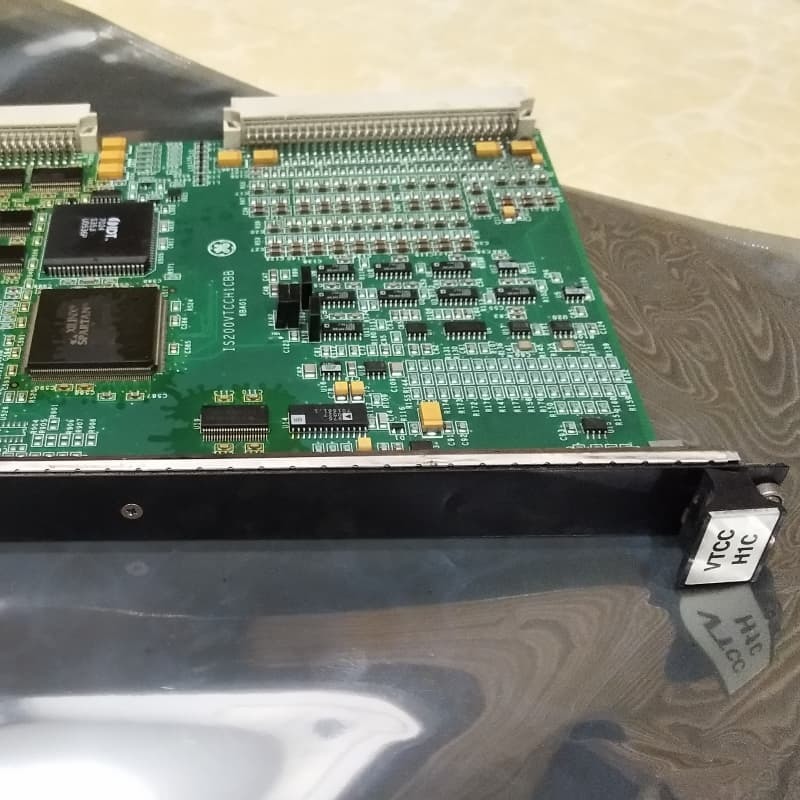

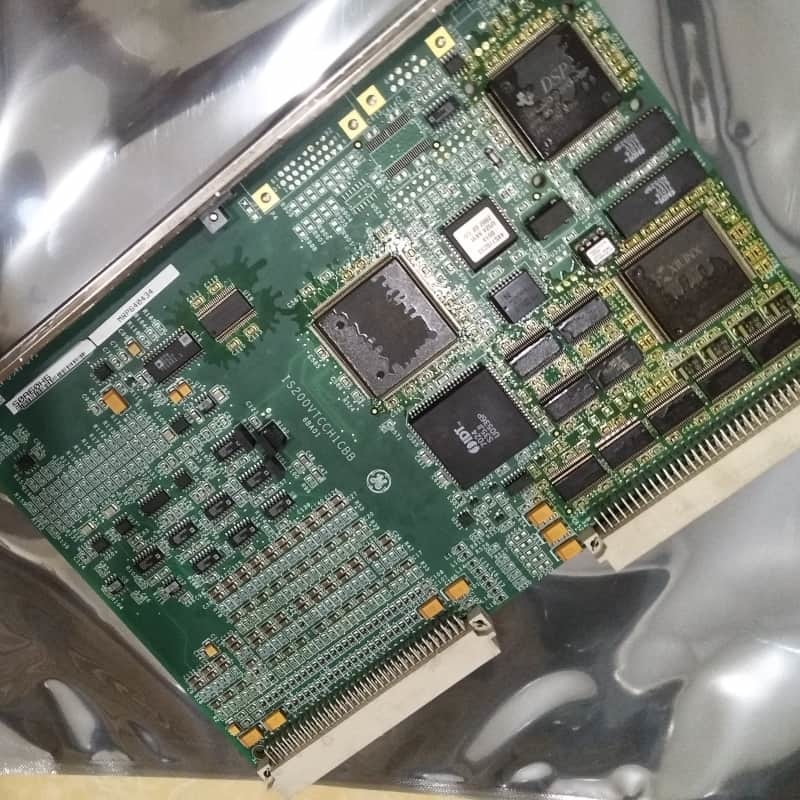

GE IS200VTCCH1CBB মার্ক VI টার্বাইন কন্ট্রোল পিসিবি

GE IS200VTCCH1CBB হল মার্ক VI টার্বাইন কন্ট্রোল সিস্টেমের একটি থার্মোকল টার্মিনাল বোর্ড, যা গ্যাস, বাষ্প এবং বায়ু টার্বাইন নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এটি DTTC বা TBTC টার্মিনাল বোর্ডের সাথে ইন্টারফেস করে 24টি পর্যন্ত থার্মোকল ইনপুট এবং mV সংকেত গ্রহণ করে। সিমপ্লেক্স এবং TMR সেটআপের সাথে সামঞ্জস্যপূর্ণ, এটি কন্ট্রোল ক্যাবিনেট থেকে 984 ফুট পর্যন্ত গ্রাউন্ডেড/আনগ্রাউন্ডেড থার্মোকল সমর্থন করে।

মার্ক VI সিরিজের অংশ, এতে সংকেত অখণ্ডতার জন্য কোল্ড জংশন এবং নয়েজ সাপ্রেশন বৈশিষ্ট্য রয়েছে। TMR সিস্টেমে, যদি সংকেতগুলি গড় মান থেকে একটি নির্দিষ্ট সীমার বাইরে চলে যায় তবে এটি ত্রুটি চিহ্নিত করে, যা নির্ভরযোগ্যতা বাড়ায়। এর পার্ট নম্বরে মার্ক VI সামঞ্জস্যতা, কনফর্মাল কোটিং এবং সংশোধনীর ইতিহাস সম্পর্কিত বিবরণ এনকোড করা হয়েছে।

• ইনপুট ক্ষমতা: 24টি থার্মোকল/mV ইনপুট পরিচালনা করে, একাধিক থার্মোকল প্রকার এবং -8 থেকে +45 mV পরিসীমা সমর্থন করে।
• নমনীয় ইন্টিগ্রেশন: TBTC টার্মিনাল বোর্ডের মাধ্যমে সিমপ্লেক্স/TMR কনফিগারেশনের সাথে কাজ করে; দূরের সেন্সরগুলির সাথে সামঞ্জস্যপূর্ণ।
• সংকেত অখণ্ডতা: সঠিক পরিমাপের জন্য কোল্ড জংশন এবং উচ্চ-ফ্রিকোয়েন্সি নয়েজ সাপ্রেশন অন্তর্ভুক্ত করে।
• TMR ফল্ট ডিটেকশন: গড় মান থেকে সংকেত বিচ্যুতি সনাক্ত করে, সিস্টেমের নির্ভরযোগ্যতা নিশ্চিত করতে ত্রুটি ট্রিগার করে।
• মার্ক VI সামঞ্জস্যতা: উন্নত টার্বাইন কন্ট্রোল সিস্টেমের সাথে একত্রিত হয়, মার্ক V-এর সীমিত অ্যাপ্লিকেশনগুলির বাইরে প্রসারিত হয়।
