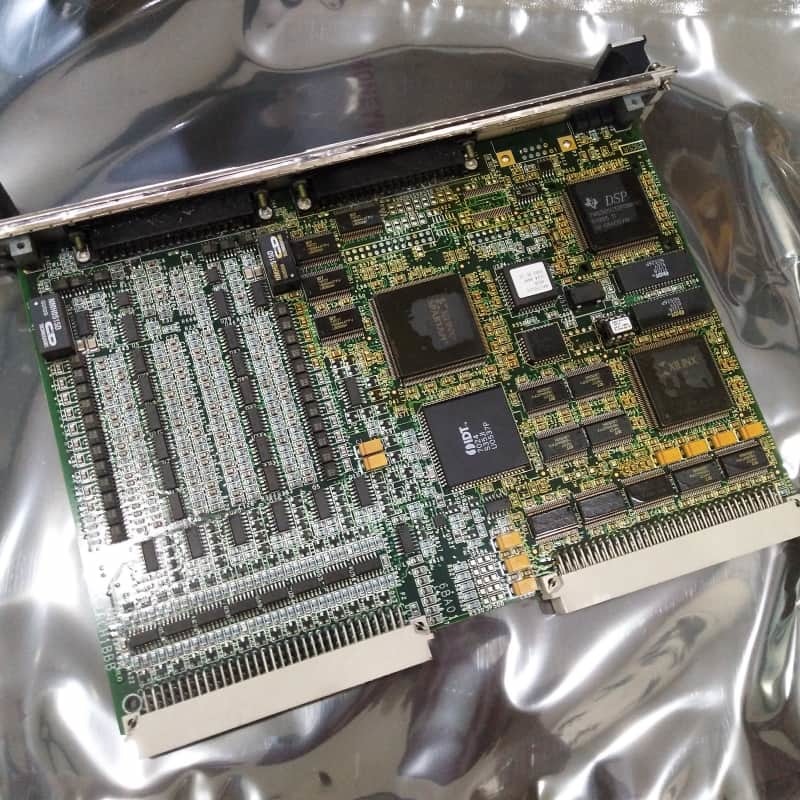

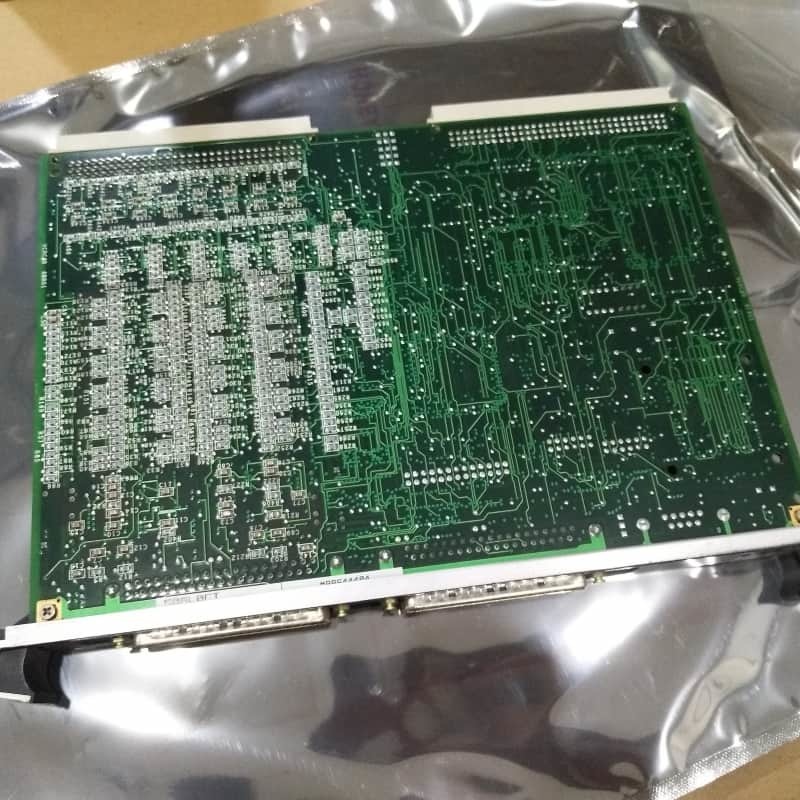

GE IS200VCRCH1B মার্ক VI টারবাইন কন্ট্রোলের জন্য বিচ্ছিন্ন I/O বোর্ড

GE IS200VCRCH1B কন্টাক্ট ইনপুট/রিলে আউটপুট বোর্ড

পণ্যের বিবরণ:

GE IS200VCRCH1B হল মার্ক VI স্পিডট্রনিক সিস্টেমের একটি ডিসক্রিট ইনপুট/আউটপুট বোর্ড, যা VCCC বোর্ডের বিকল্প হিসেবে কাজ করে। এটি কন্টাক্ট ইনপুট এবং রিলে আউটপুট পরিচালনা করে, যা 48টি শুকনো কন্টাক্টের জন্য TBCI এবং 12টি ম্যাগনেটিক রিলে সহ TRLYH1B রিলে বোর্ডের সাথে একত্রিত হয়।

ঢালাই করা প্লাগগুলির মাধ্যমে VME র‍্যাকের সাথে তারযুক্ত, এটি গুরুত্বপূর্ণ টারবাইন ভেরিয়েবলের জন্য উচ্চ-গতির স্ক্যানিং এবং কন্টাক্ট ইভেন্টগুলি ট্র্যাক করার জন্য একটি 1 ms-রেজোলিউশন SOE রেকর্ডার সমর্থন করে। সিমপ্লেক্স এবং TMR উভয় সিস্টেমের সাথে সামঞ্জস্যপূর্ণ, এটি নির্ভরযোগ্য সংকেত প্রক্রিয়াকরণ নিশ্চিত করতে শব্দ দমন করতে অপটিক্যাল আইসোলেটর এবং 4 ms ফিল্টার ব্যবহার করে। এটি VCMI-এর সাথে VME ব্যাকপ্লেনের মাধ্যমে যোগাযোগ করে, ফল্ট সহনশীলতার জন্য TMR সেটআপে ভোটিং সক্ষম করে।

প্রধান বৈশিষ্ট্য:
ইনপুট/আউটপুট ক্ষমতা: 48টি শুকনো কন্টাক্ট ইনপুট এবং 12টি রিলে আউটপুট পরিচালনা করে, শুকনো কন্টাক্ট বা সোলেনয়েড নিয়ন্ত্রণের জন্য কনফিগারযোগ্য প্রথম 6টি রিলে সহ।

হাই-স্পিড মনিটরিং: গুরুত্বপূর্ণ ভেরিয়েবলের জন্য 1 ms স্ক্যানিং এবং কন্টাক্ট চ্যাটার এবং পালস ক্যাপচার করার জন্য SOE রেকর্ডিং অফার করে ≥6 ms।

TMR সামঞ্জস্যতা: JR1/JS1/JT1 সংযোগকারীগুলির সাথে ট্রিপল রিডান্ডেন্সি সমর্থন করে, ফল্ট সহনশীলতার জন্য VCMI বোর্ডের মাধ্যমে ইনপুট ভোটিং সক্ষম করে।

নমনীয় শক্তি: রিলে আউটপুটগুলি 125V DC, 115V AC, বা ঐচ্ছিকভাবে 24V DC ব্যবহার করে জাম্পার-নির্বাচনযোগ্য ফিউজ এবং অন-বোর্ড দমন সহ।

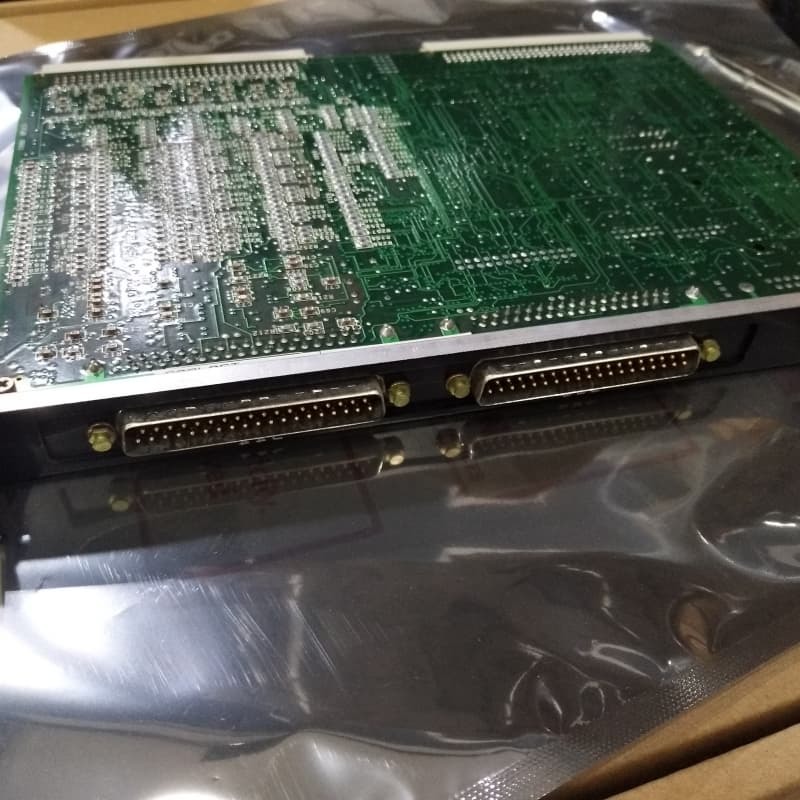

কমপ্যাক্ট ডিজাইন:ফ্রন্ট-প্যানেল J33/J44 সংযোগকারী এবং ডায়াগনস্টিক LED (রান/ফেইল/স্ট্যাটাস) সহ একক-স্লট ফর্ম ফ্যাক্টর।

নির্ভরযোগ্যতা বৈশিষ্ট্য: অপটিক্যাল আইসোলেশন, নয়েজ ফিল্টার এবং কেবল সংযোগ বিচ্ছিন্ন বা যোগাযোগের ক্ষতির ক্ষেত্রে ফেইলসেফ রিলে ডি-এনার্জাইজেশন।
