GE IS200VCMIH2B VME বাস মাস্টার কন্ট্রোলার বোর্ড মার্ক VI

GE IS200VCMIH2B হল মার্ক VI টারবাইন কন্ট্রোল সিস্টেমে একটি VME বাস মাস্টার কন্ট্রোলার বোর্ড, যা IONet-এর মাধ্যমে I/O বোর্ড, কন্ট্রোল মডিউল এবং সুরক্ষা মডিউলগুলির মধ্যে যোগাযোগ সহজতর করে। এটি সিমপ্লেক্স এবং TMR উভয় কনফিগারেশন সমর্থন করে, TMR মডেলগুলি তিনটি I/O চ্যানেলের মাধ্যমে এবং অন্যান্য কন্ট্রোল মডিউলগুলির সাথে যোগাযোগ করে।

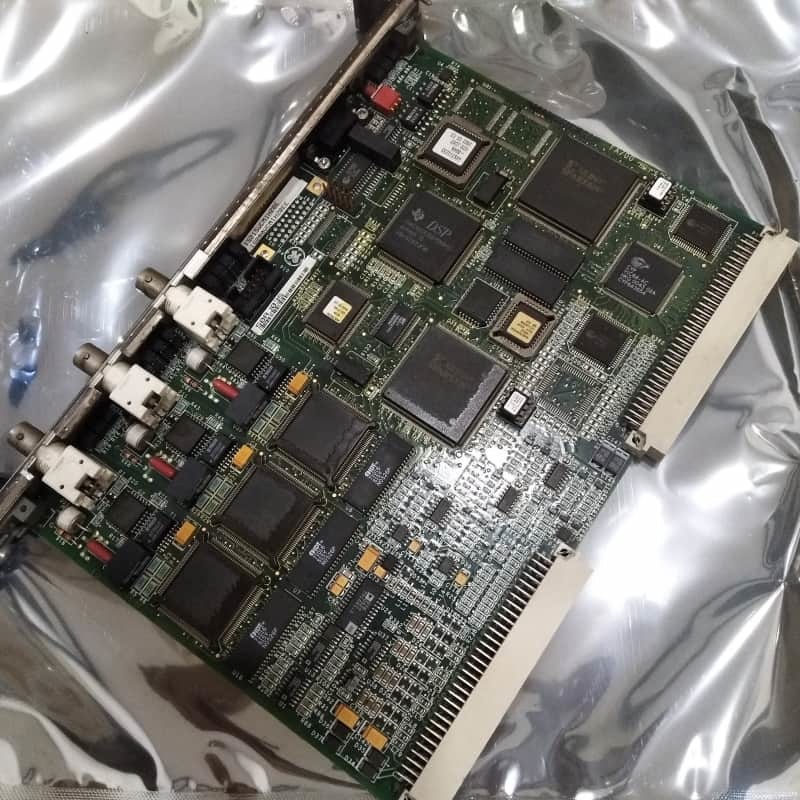

একটি টেক্সাস ইনস্ট্রুমেন্টস TMS320C32 32-বিট DSP দিয়ে সজ্জিত, এতে ডুয়াল-পোর্ট মেমরি, SRAM (64k×32), এবং ফ্ল্যাশ মেমরি (128k×8) রয়েছে। যোগাযোগের মধ্যে রয়েছে 10 Base2 ইথারনেট, VME বাস ট্রান্সফার, একটি RS-232C সিরিয়াল পোর্ট এবং একটি প্যারালাল পোর্ট। সেন্ট্রাল কন্ট্রোল মডিউলের এক নম্বর স্লটে মাউন্ট করা, এটি গ্যাস, স্টিম এবং উইন্ড টারবাইন অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্যতা নিশ্চিত করে ইনপুট ডেটার জন্য সফ্টওয়্যার ইমপ্লিমেন্টেড ফল্ট টলারেন্স ভোটিং ব্যবহার করে।

বৈশিষ্ট্য:

দ্বৈত কনফিগারেশন সমর্থন: সিমপ্লেক্স বা TMR সিস্টেমে কাজ করে, অপ্রয়োজনীয়তার প্রয়োজনীয়তাগুলির সাথে মানিয়ে নেয়।

শক্তিশালী যোগাযোগ: মডিউল এবং I/O র‍্যাকগুলির মধ্যে নির্বিঘ্ন ডেটা স্থানান্তরের জন্য ইথারনেট (IONet), VME বাস, সিরিয়াল এবং প্যারালাল পোর্টগুলিকে একত্রিত করে।

SIFT ভোটিং: IONet সংযোগ থেকে ইনপুট ডেটার উপর ভোট করে ফল্ট টলারেন্স বাড়ায়, কন্ট্রোলারগুলিতে সঠিক ডেটা ট্রান্সমিশন নিশ্চিত করে।

শক্তিশালী প্রক্রিয়াকরণ: দক্ষ সংকেত প্রক্রিয়াকরণ এবং রিয়েল-টাইম নিয়ন্ত্রণের জন্য ডেডিকেটেড মেমরির সাথে একটি 32-বিট DSP ব্যবহার করে।

ব্যাপক ডায়াগনস্টিকস: প্রসেসর স্টল সনাক্তকরণ এবং অপ্রয়োজনীয়তা-জ্ঞাত অ্যালার্মের জন্য একটি ওয়াচডগ টাইমার (150 ms) অন্তর্ভুক্ত করে।

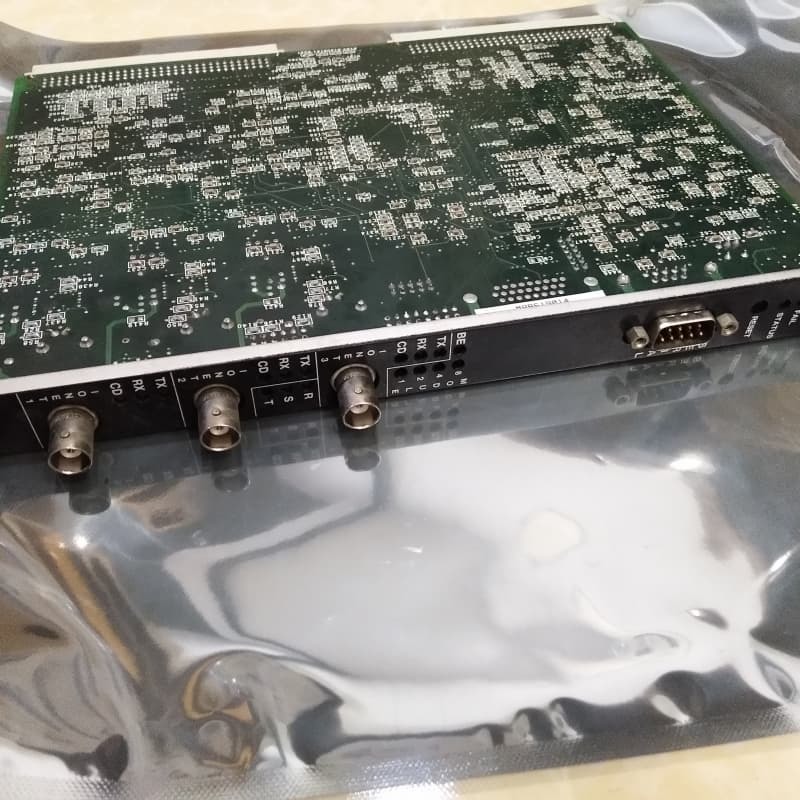

টেকসই হার্ডওয়্যার: শিল্প স্থিতিস্থাপকতার জন্য ডিজাইন করা হয়েছে, LED, সংযোগকারী (IONet, সিরিয়াল), এবং FPGA, ট্রান্সফরমার এবং ইন্টিগ্রেটেড সার্কিটের মতো উপাদানগুলির সাথে একটি ফ্রন্ট ফেসপ্লেট বৈশিষ্ট্যযুক্ত।

মার্ক VI ইন্টিগ্রেশন: স্পিডট্রনিক সিস্টেমের জন্য গুরুত্বপূর্ণ, আগের মার্ক V ক্ষমতার বাইরে প্রসারিত টারবাইন অ্যাপ্লিকেশন সমর্থন করে।
