GE IS200TRLYH1BGF মার্ক VI টার্বাইন কন্ট্রোলের জন্য রিলে টার্মিনাল বোর্ড

জিইIS200TRLYH1BGFমার্ক VI টারবাইন কন্ট্রোল সিস্টেমের একটি রিলে আউটপুট বোর্ড, যা VCCC, VCRC, বা VGEN বোর্ড দ্বারা নিয়ন্ত্রিত হয়, যা সিম্প্লেক্স এবং TMR উভয় কনফিগারেশন সমর্থন করে।এটি মোল্ড প্লাগ তারের মাধ্যমে ভিএমই র্যাকের সাথে সংযুক্ত হয় যা সিম্প্লেক্স সেটআপগুলির জন্য জেএ 1 এবং টিএমআর সিস্টেমের জন্য জেআর 1 / জেএস 1 / জেটি 1 ব্যবহার করে. হাউজিং 12 প্লাগ ইন চৌম্বকীয় রিলে, এটি নমনীয় আউটপুট প্রস্তাবঃ প্রথম 6 শুষ্ক ফর্ম-সি পরিচিতি বা বহিরাগত solenoid নিয়ন্ত্রণ জন্য jumper- কনফিগারযোগ্য হয়,রিলে ৭১১ বিদ্যুৎহীন বিচ্ছিন্ন ফর্ম-সি যোগাযোগ প্রদান করে, এবং রিলে 12 জ্বালানি ট্রান্সফরমার মত অ্যাপ্লিকেশন জন্য বিশেষ হয়।

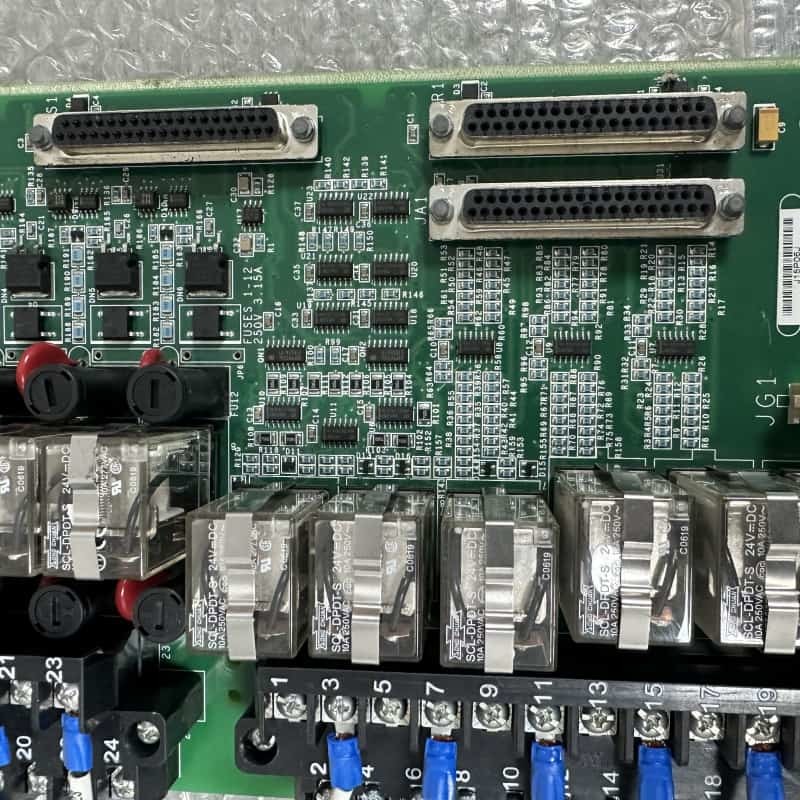

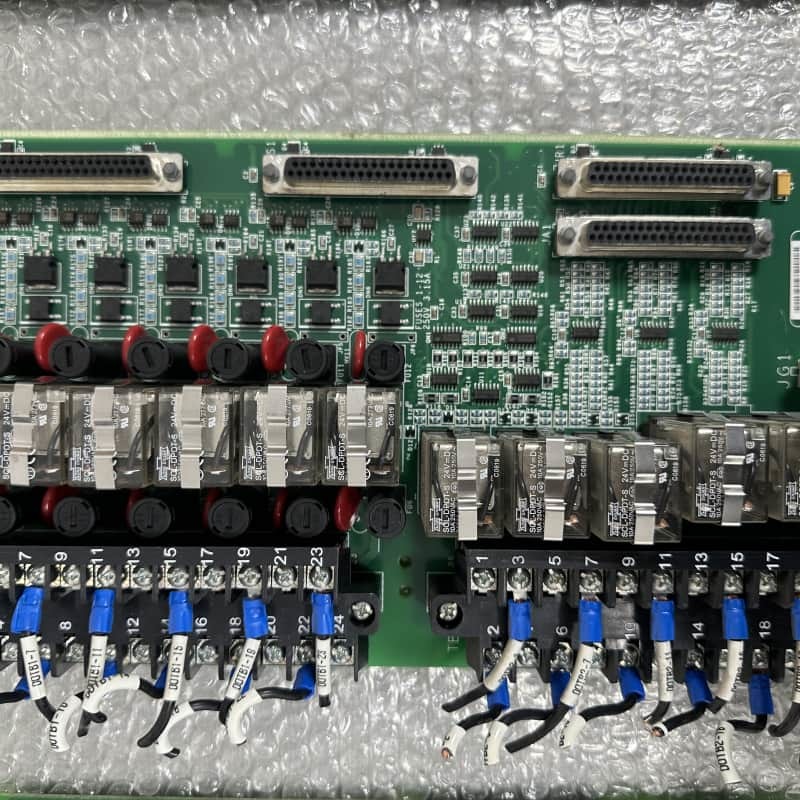

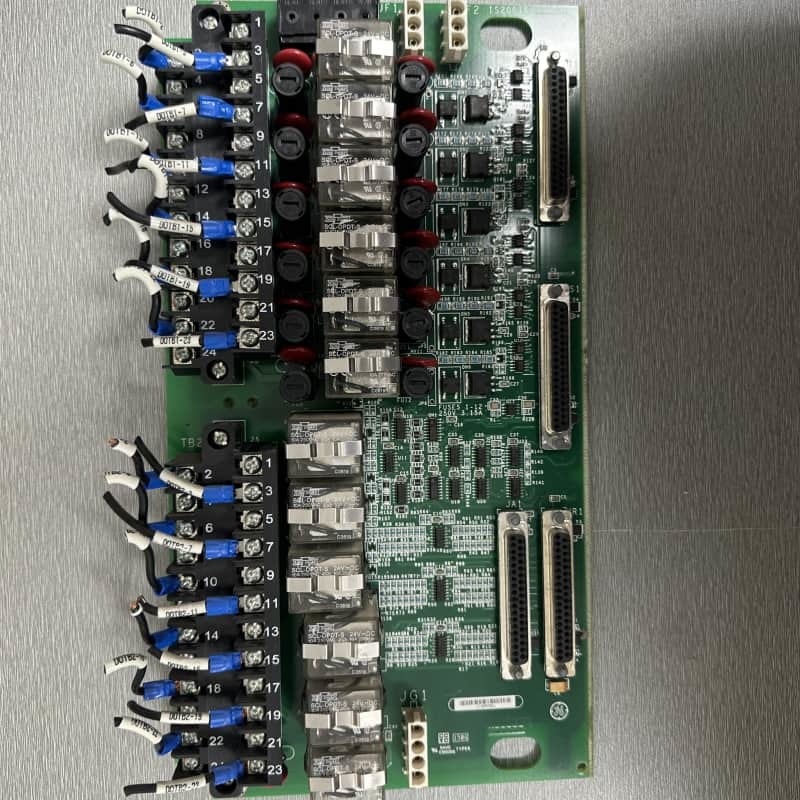

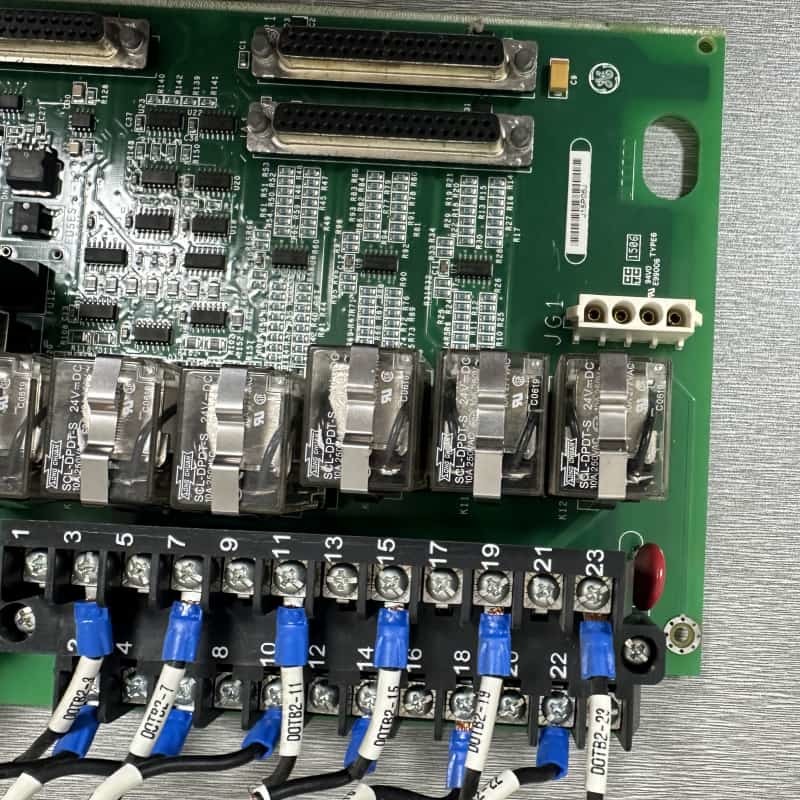

শারীরিকভাবে, আয়তক্ষেত্রাকার বোর্ডে দুটি দীর্ঘ কালো টার্মিনাল ব্লক, স্বচ্ছ কভার সহ উল্লম্ব রিলে, ট্রানজিস্টর, লাল এমওভি, নীল ক্যাপাসিটার এবং ইন্টিগ্রেটেড সার্কিট রয়েছে।ঐতিহ্যবাহী মার্ক VI সিরিজের অংশ হিসাবে, এটি শিল্প টারবাইন নিয়ন্ত্রণে নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে, যদিও এটি বন্ধ করা হয়েছে।

বৈশিষ্ট্যঃ
রিলে নমনীয়তাঃকনফিগারযোগ্য আউটপুট সহ 12 টি রিলে, 6 টি শুকনো যোগাযোগ / সোলিনয়েডের জন্য, 5 টি নির্দিষ্ট শুকনো যোগাযোগ, 1 টি বিশেষায়িত ইগনিশন ট্রান্সফরমার।

শক্তি বহুমুখিতা:125V ডিসি, 115/230V এসি, এবং 24V ডিসি বিকল্প সমর্থন করে, নিরাপত্তার জন্য জাম্পার-নির্বাচনযোগ্য ফিউজ এবং বোর্ড দমন সহ।

ছাঁটাই সমর্থনঃএকাধিক সংযোগকারীর মাধ্যমে টিএমআর সিস্টেমের সাথে সংহত করে, সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে ত্রুটি সহনশীলতা নিশ্চিত করে।

ত্রুটি সনাক্তকরণঃমনিটরগুলি উত্তেজনার ক্ষতি, কয়েল বর্তমানের অসঙ্গতি এবং যোগাযোগের ব্যর্থতা রিলে করে, নিরাপত্তার জন্য সতর্কতা বা রিলেগুলি বন্ধ করে দেয়।

টেকসই নকশাঃশক্তিশালী উপাদান (এমওভি, ট্রানজিস্টর) এবং শিল্প-গ্রেড নির্মাণ কঠোর টারবাইন পরিবেশে দীর্ঘায়ু নিশ্চিত করে।

সিস্টেম সামঞ্জস্যতাঃমার্ক VI কন্ট্রোলারগুলির সাথে নির্বিঘ্নে কাজ করে, গ্যাস / বাষ্প টারবাইন অটোমেশনে নিয়ন্ত্রণের নমনীয়তা বৃদ্ধি করে।
