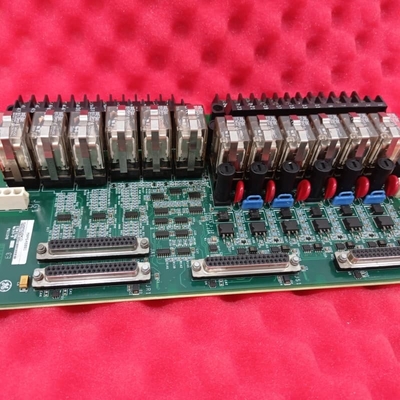

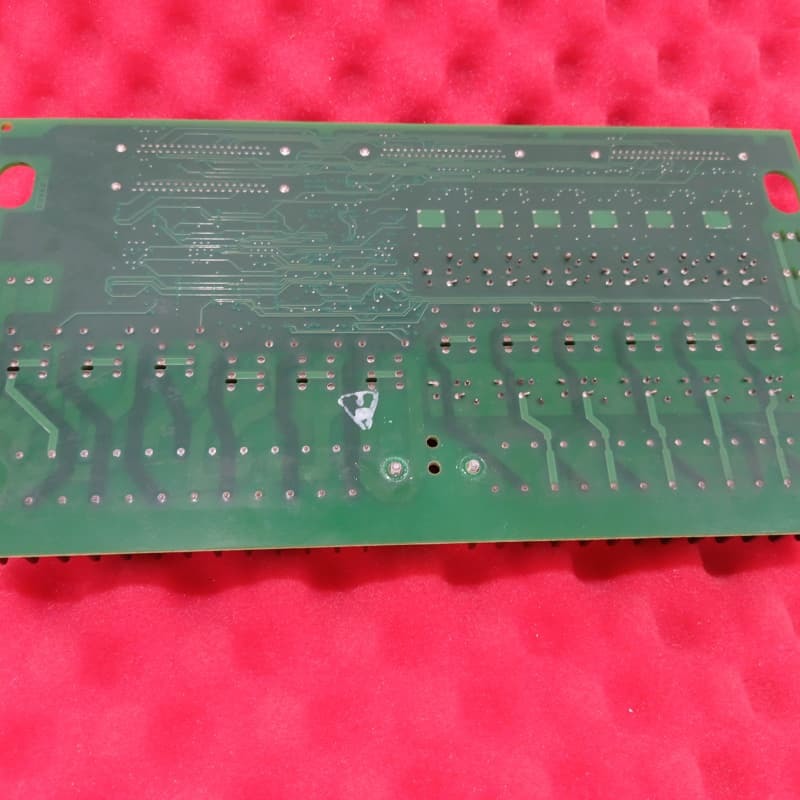

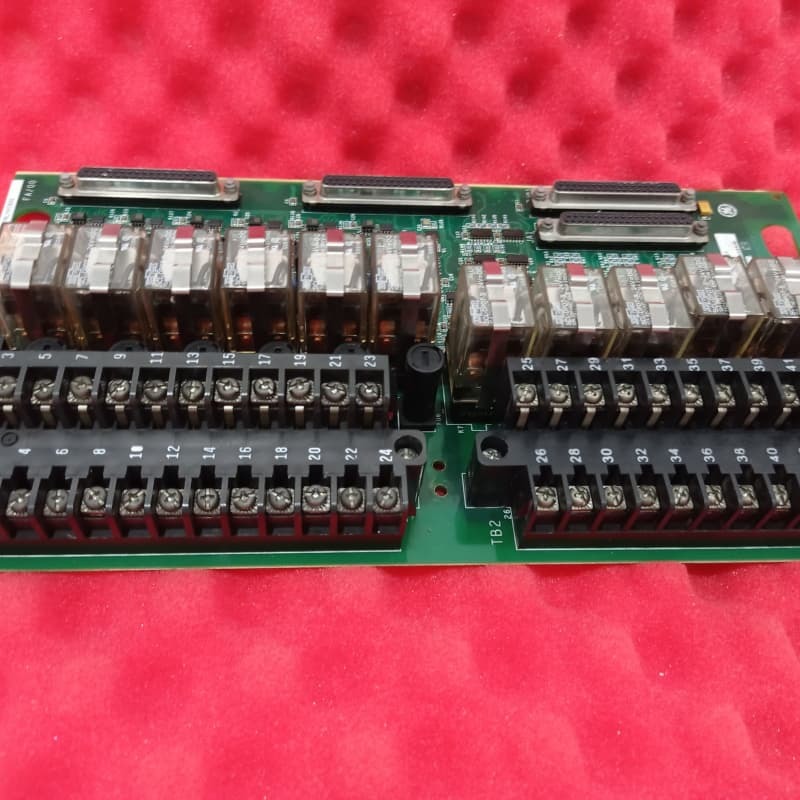

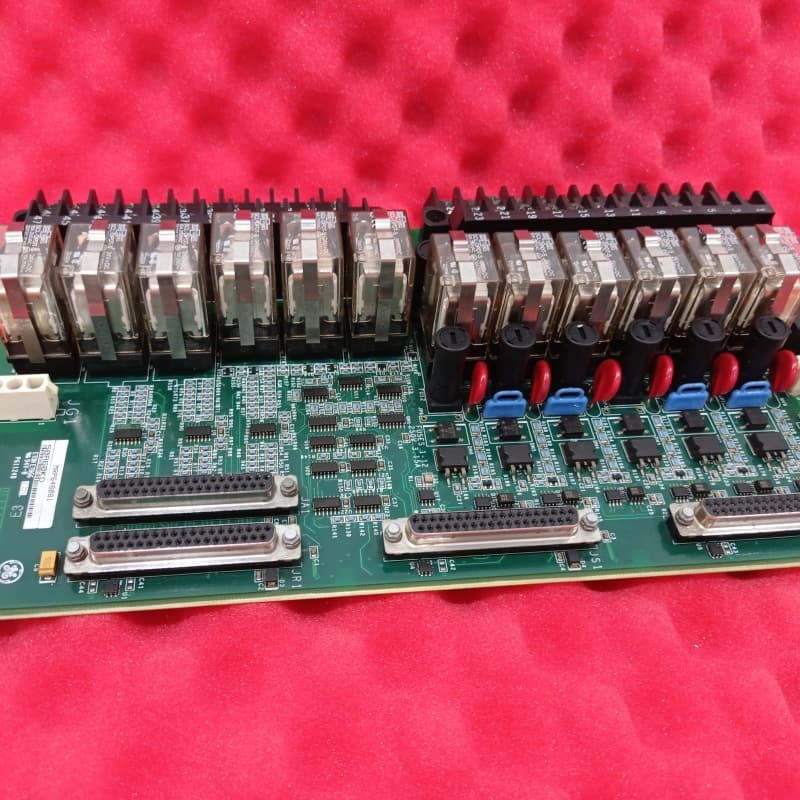

GE IS200TRLYH1BED মার্ক VI সিস্টেমের জন্য রিলে টার্মিনাল বোর্ড

GE IS200TRLYH1BED হল মার্ক VI সিস্টেমের একটি রিলে আউটপুট বোর্ড, যা শিল্প অটোমেশনের জন্য 12টি প্লাগ-ইন ম্যাগনেটিক রিলে নিয়ন্ত্রণ করার জন্য ডিজাইন করা হয়েছে। এটি নমনীয় রিলে কনফিগারেশন, একাধিক পাওয়ার বিকল্প এবং অন-বোর্ড দমন প্রদান করে যা বৈদ্যুতিক গোলযোগগুলি পরিচালনা করে, যা বিভিন্ন শিল্প সেটিংসে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

বোর্ডটির প্রথম ছয়টি রিলে হয় শুকনো ফর্ম-সি কন্টাক্ট বা বাহ্যিক সোলেনয়েড নিয়ন্ত্রণের জন্য জাম্পার-কনফিগারযোগ্য, যেখানে পাঁচটি রিলে শুকনো কন্টাক্টগুলির জন্য ডেডিকেটেড এবং একটিতে উচ্চ লোডের জন্য 7A রেটিং রয়েছে। এটি 125V DC, 24V DC, এবং 115/230V AC পাওয়ার সোর্স সমর্থন করে, প্রতিটিতে সুরক্ষার জন্য জাম্পার-নির্বাচনযোগ্য ফিউজ রয়েছে। শক্তিশালী কন্টাক্ট উপাদান এবং উচ্চ চক্র জীবন সহ, এটি সুনির্দিষ্ট রিলে অপারেশন প্রয়োজন এমন নিয়ন্ত্রণ সিস্টেমে নির্বিঘ্নে একত্রিত হয়।

বৈশিষ্ট্য:
রিলে ক্যাপাসিটি ও নমনীয়তা: 12টি রিলে নিয়ন্ত্রণ করে, যার মধ্যে 6টি শুকনো কন্টাক্ট বা সোলেনয়েড ড্রাইভার হিসাবে কনফিগারযোগ্য, 5টি ডেডিকেটেড শুকনো কন্টাক্ট এবং 1টি উচ্চ-কারেন্ট (7A) রিলে।

পাওয়ার ভার্সেটিলিটি: 125V DC, 24V DC, এবং 115/230V AC (50/60Hz) সমর্থন করে পৃথক ফিউজ সহ, যা বিভিন্ন শিল্প পাওয়ার সাপ্লাইয়ের সাথে মানানসই।

সুরক্ষা ও নির্ভরযোগ্যতা: অন-বোর্ড দমন ভোল্টেজ স্পাইক কম করে; সিলভার ক্যাডমিয়াম অক্সাইড কন্টাক্ট স্থায়িত্ব নিশ্চিত করে।

কর্মক্ষমতা মেট্রিক্স: দ্রুত প্রতিক্রিয়া সময় যা ≤25ms, 10A পর্যন্ত ইনরাশ কারেন্ট পরিচালনা করে এবং 0.6A (125V DC), 3.0A (24V DC/AC) এর জন্য রেট করা হয়েছে।
