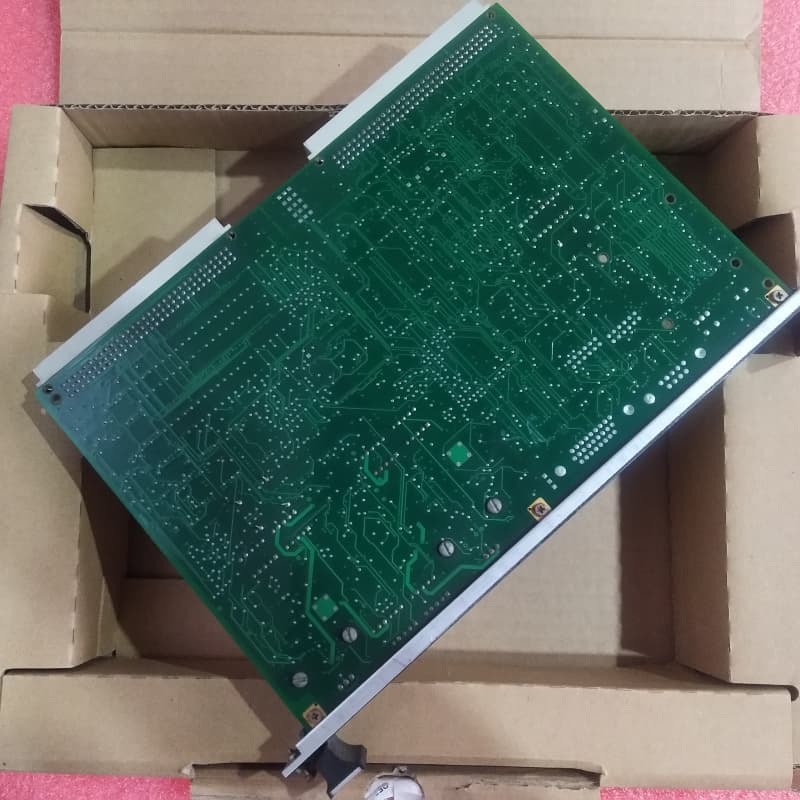

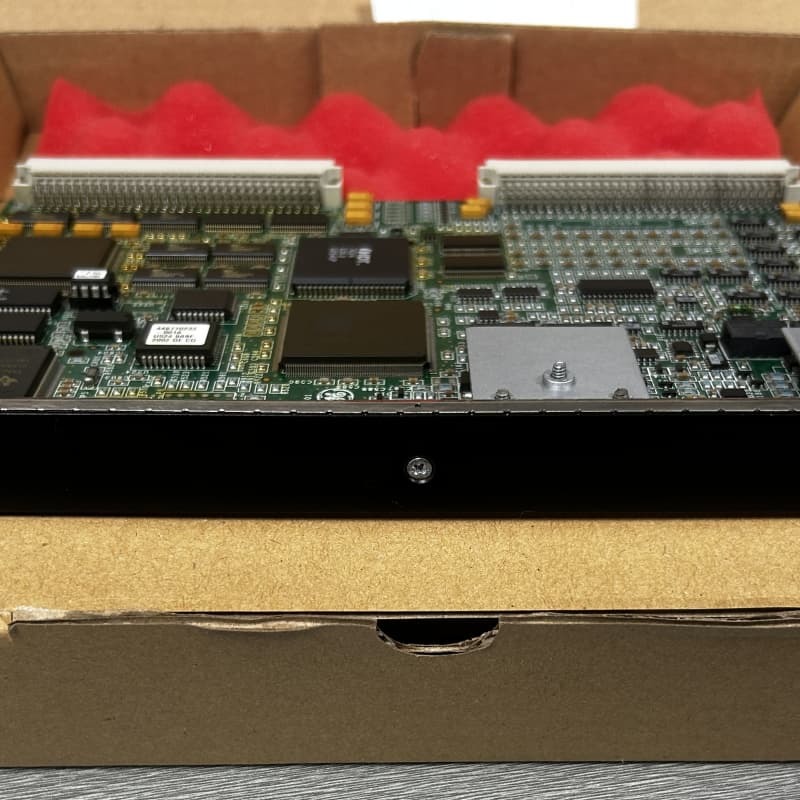

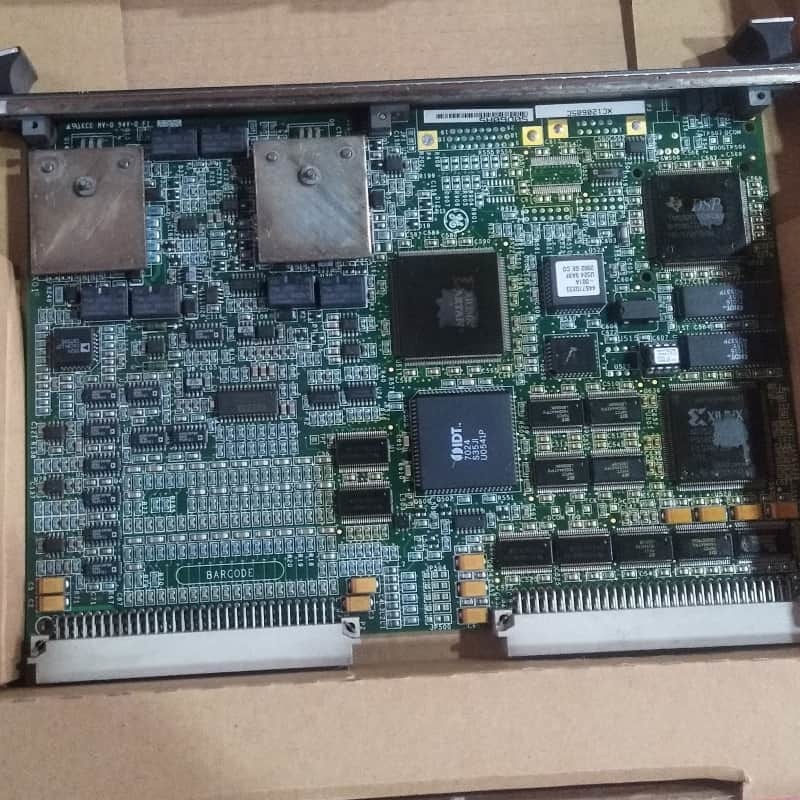

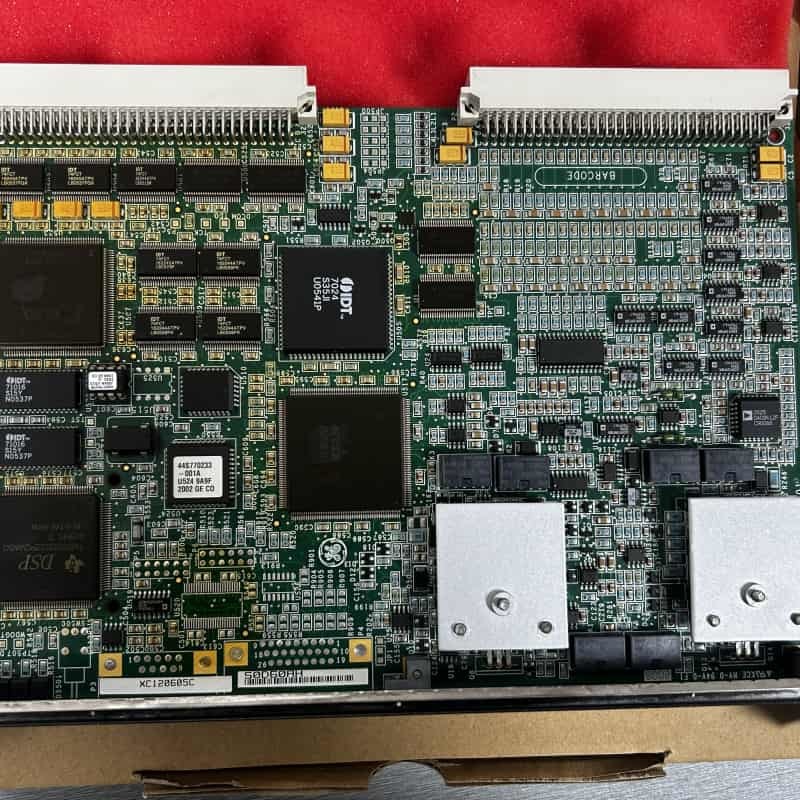

GE IS200VAICH1D VME মার্ক VI টারবিনের জন্য এনালগ ইনপুট বোর্ড

GEIS200VAICH1D হল একটি কন্টাক্ট ইনপুট গ্রুপ আইসোলেশন টার্মিনাল বোর্ড, যা GE-এর মার্ক VI টারবাইন কন্ট্রোল সিস্টেমের VAIC সিস্টেমের একটি অংশ। এটি 20টি এনালগ ইনপুট এবং 4টি এনালগ আউটপুট পরিচালনা করে, VAIC প্রসেসিং বোর্ডের মাধ্যমে এনালগ সিগন্যালগুলিকে ডিজিটালে রূপান্তর করে এবং VME ব্যাকপ্লেনের মাধ্যমে কন্ট্রোলারে ডেটা প্রেরণ করে। এটি সিমপ্লেক্স এবং TMR সেটআপ উভয়কেই সমর্থন করে—TMR কনফিগারেশনগুলি রিডান্সি-এর জন্য তিনটি VME র‍্যাক (R, S, T)-এ সংকেত পাঠায়।

আগের VAIC প্রজন্মের সাথে সামঞ্জস্যপূর্ণ, এটি TBAIH1B টার্মিনাল বোর্ড এবং সমস্ত DTAI সংস্করণের সাথে কাজ করে, 500Ω লোড প্রতিরোধের সাথে #18 তারের 1000 ফুট পর্যন্ত 20 mA আউটপুট চালায়। ইনস্টলেশনের মধ্যে একটি VME র‍্যাকে বোর্ডটি সুরক্ষিত করা জড়িত, যেখানে অপারেশন ইনপুট প্রকার এবং আউটপুট রেঞ্জ কনফিগার করার জন্য জাম্পারগুলির উপর নির্ভর করে।

বৈশিষ্ট্য:

I/O ক্ষমতা:প্রতি টার্মিনাল বোর্ডে 20টি এনালগ ইনপুট এবং 4টি আউটপুট, যার মধ্যে 10টি ইনপুট/2টি আউটপুট রয়েছে।

রিডান্সি সমর্থন:TMR সিস্টেমের সাথে সামঞ্জস্যপূর্ণ, ফল্ট টলারেন্সের জন্য তিনটি VME র‍্যাকে সংকেত বিতরণ করে, এছাড়াও সিমপ্লেক্স সেটআপ সমর্থন করে।

সংকেত প্রক্রিয়াকরণ:সঠিক সংকেত অনুবাদের জন্য সংকেত কন্ডিশনিং, A/D/D/A রূপান্তর, এবং একটি এনালগ মাল্টিপ্লেক্সারকে একত্রিত করে।

রোগ নির্ণয়:ফ্রন্ট-প্যানেল এলইডি (LED) অপারেশনাল অবস্থা নির্দেশ করে; হার্ডওয়্যার/সিস্টেম সীমা পরীক্ষা, TMR সংকেত বৈধতা, এবং TBAI আইডি চিপগুলির সাথে সামঞ্জস্যতা পরীক্ষা অন্তর্ভুক্ত করে।

সামঞ্জস্যতা ও নমনীয়তা:পুরানো VAIC বোর্ডের সাথে কাজ করে, জাম্পারের মাধ্যমে বিভিন্ন ইনপুট/আউটপুট প্রকার সমর্থন করে এবং গ্যাস টারবাইনের জন্য কম্প্রেশন স্টল সনাক্তকরণ সক্ষম করে।

শিল্পের স্থায়িত্ব:দীর্ঘ তারের রান জুড়ে স্থিতিশীল কর্মক্ষমতা এবং অ্যালার্মের জন্য কনফিগারযোগ্য প্যারামিটার সহ কঠোর পরিবেশের জন্য ডিজাইন করা হয়েছে।
