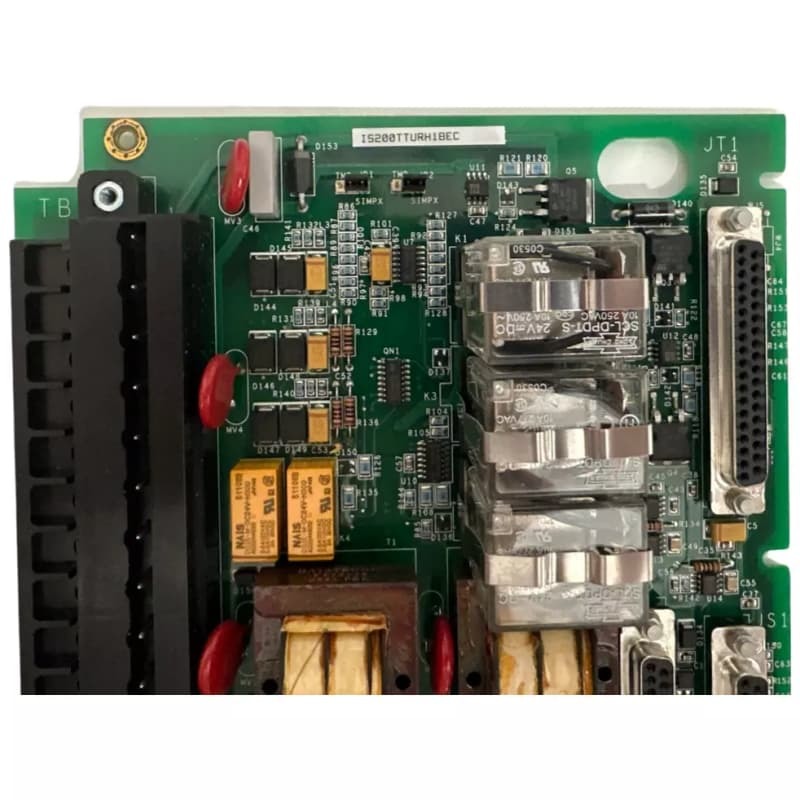

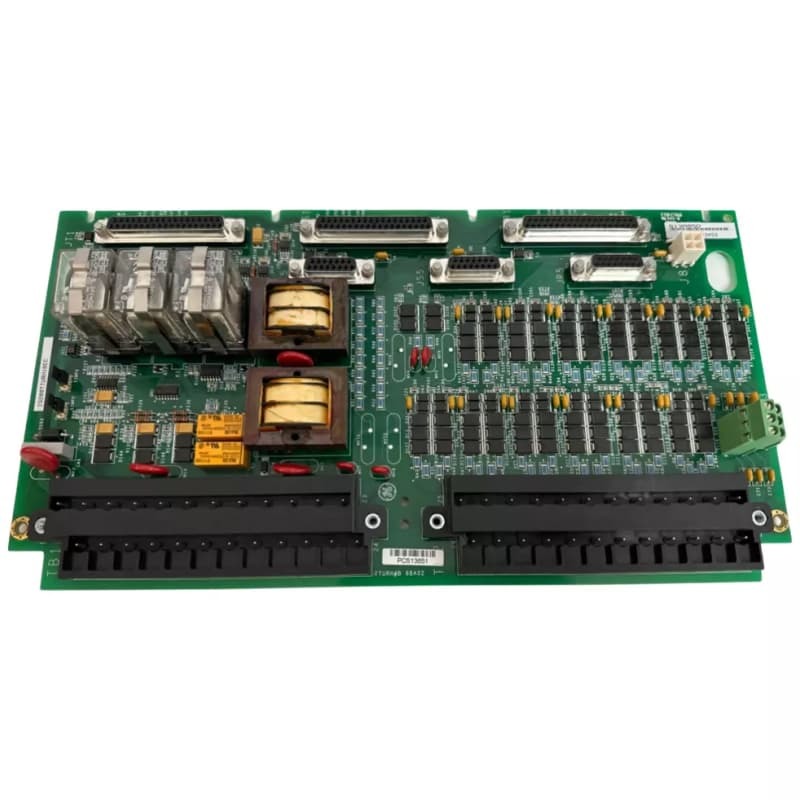

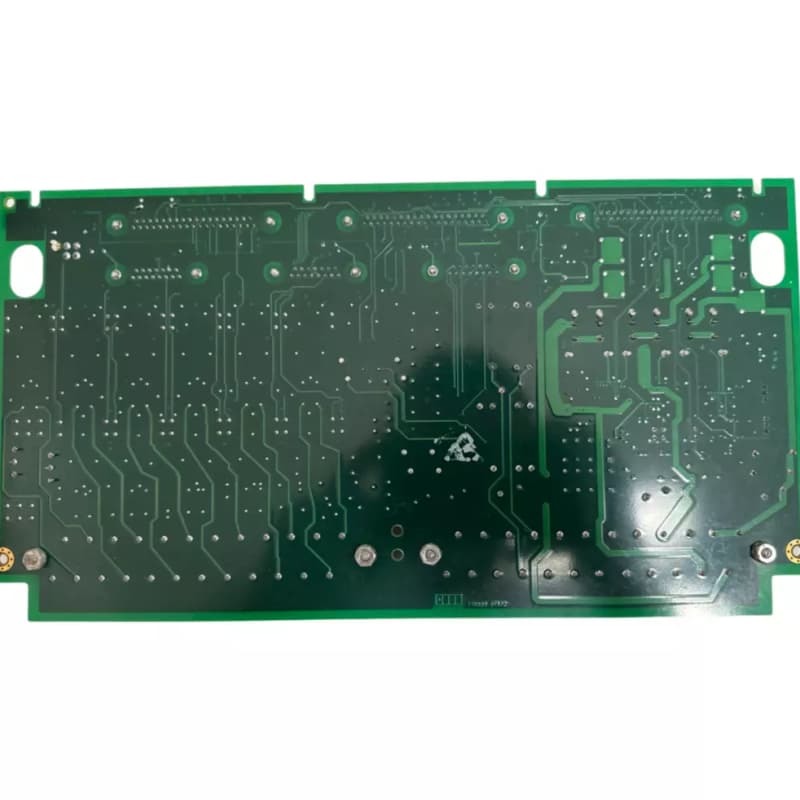

GE IS200TTURH1BEC মার্ক VI সিস্টেমের জন্য টারবাইন টার্মিনেশন বোর্ড

GE এরIS200TTURH1BEC একটি টার্বাইন টার্মিনেশন বোর্ড, যা GE-এর মার্ক VI সিস্টেমের একটি অংশ, গ্যাস, বাষ্প এবং উইন্ড টার্বাইন নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এটি টার্বাইন I/O প্রসেসরের সাথে ইন্টারফেস করে, গুরুত্বপূর্ণ ইনপুট/আউটপুটগুলি পরিচালনা করে: গতি পরিমাপের জন্য 12টি প্যাসিভ পালস রেট ডিভাইস, সম্ভাব্য ট্রান্সফরমার থেকে জেনারেটর/বাস ভোল্টেজ সংকেত, প্রধান ব্রেকার কয়েলের জন্য 125V DC আউটপুট (52G), এবং শ্যাফ্ট ভোল্টেজ/কারেন্ট সেন্সর ইনপুট।

K25, K25P, এবং K25A রিলে বৈশিষ্ট্যযুক্ত, উভয়ই ব্রেকার পাওয়ারের জন্য বন্ধ করার প্রয়োজন—এটি জাম্পারের মাধ্যমে সিমপ্লেক্স এবং TMR উভয় কনফিগারেশন সমর্থন করে। সংযোগকারীর মধ্যে রয়েছে স্পিড সিগন্যালে JR5, অন্যান্য সিগন্যালে JR1, এবং JS5, JT5-এর মতো অতিরিক্ত TMR-সামঞ্জস্যপূর্ণ পোর্ট। তারের সংযোগের জন্য গ্রাউন্ডেড শিল্ড স্ট্রিপ সহ টার্মিনাল ব্লক TB1/TB2 ব্যবহার করা হয়; TB3 ঐচ্ছিক TTL সংযোগের ব্যবস্থা করে। রিলে, ট্রান্সফরমার এবং ডি-শেল সংযোগকারীগুলির সাথে সজ্জিত, এটি শিল্প টার্বাইন পরিবেশে শক্তিশালী কর্মক্ষমতা নিশ্চিত করে।

বৈশিষ্ট্য:
মাল্টিফাংশনাল I/O: টার্বাইন অপারেশনের জন্য প্রয়োজনীয় গতি পরিমাপ, ভোল্টেজ মনিটরিং, ব্রেকার কন্ট্রোল এবং শ্যাফ্ট সিগন্যাল প্রক্রিয়াকরণ পরিচালনা করে।

রিডানডেন্সি সাপোর্ট: সিমপ্লেক্স বা TMR সিস্টেমের জন্য জাম্পারের মাধ্যমে কনফিগার করা যায়, TMR ফল্ট টলারেন্সের জন্য ছয়টি সংযোগকারী ব্যবহার করে।

গুরুত্বপূর্ণ রিলে: রিলে K25, K25P, K25A প্রধান ব্রেকার অপারেশন সক্ষম করে, যা নিরাপদ পাওয়ার বিতরণ নিশ্চিত করে।

নমনীয় সংযোগ: ডি-শেল সংযোগকারী, টার্মিনাল ব্লক এবং TTL-এর জন্য TB3 অন্তর্ভুক্ত করে, বিভিন্ন সেন্সর/ডিভাইস ইনপুটের সাথে মানানসই।

মার্ক VI সামঞ্জস্যতা: মার্ক VI/VIe সিস্টেমের সাথে একত্রিত হয়, গ্যাস, বাষ্প এবং উইন্ড টার্বাইন সমর্থন করে—মার্ক V-এর সীমিত অ্যাপ্লিকেশনগুলির উপর একটি আপগ্রেড।
