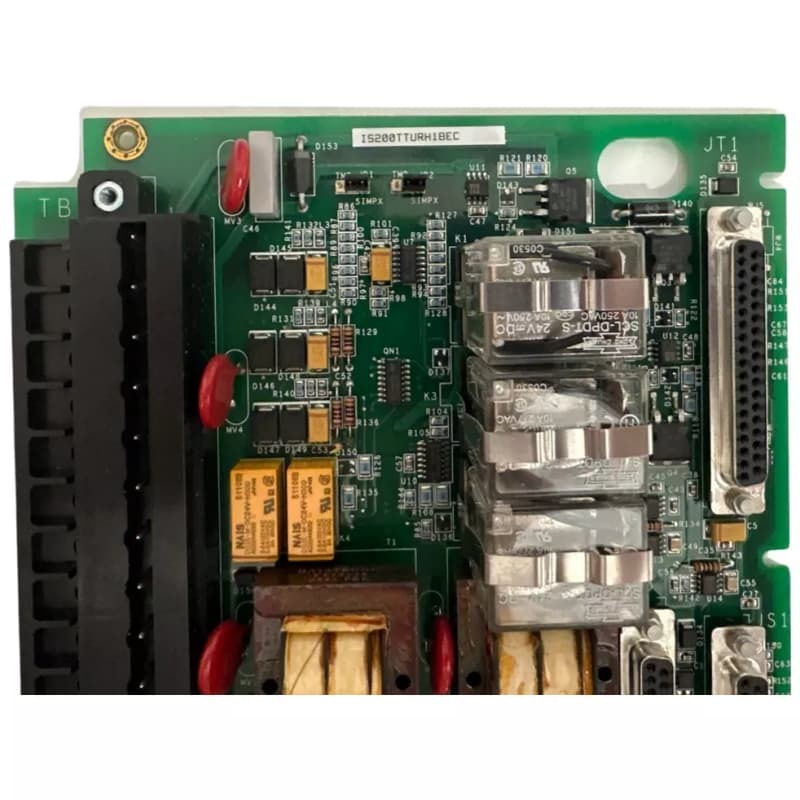

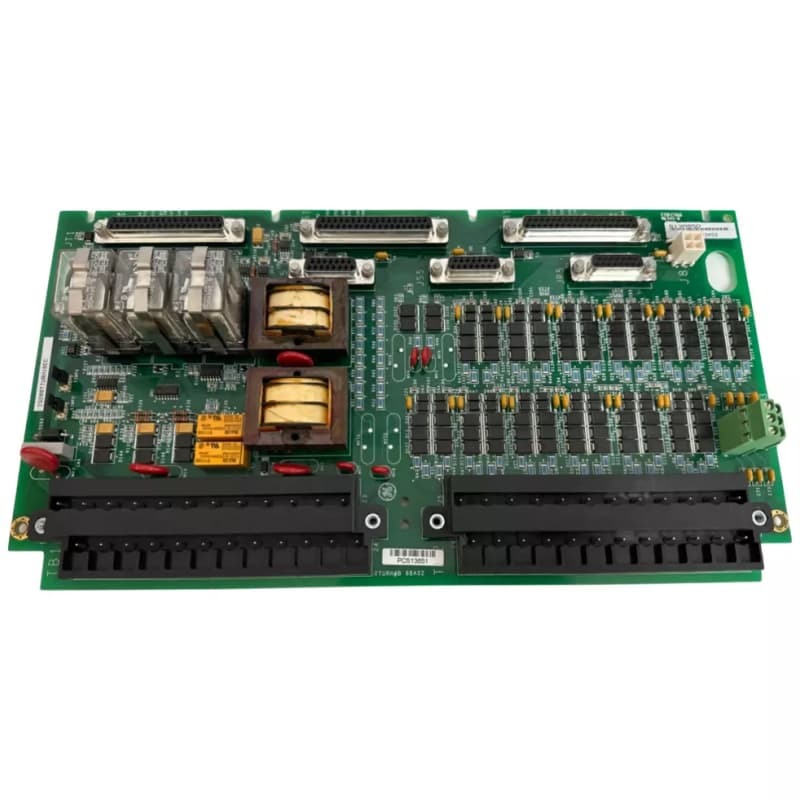

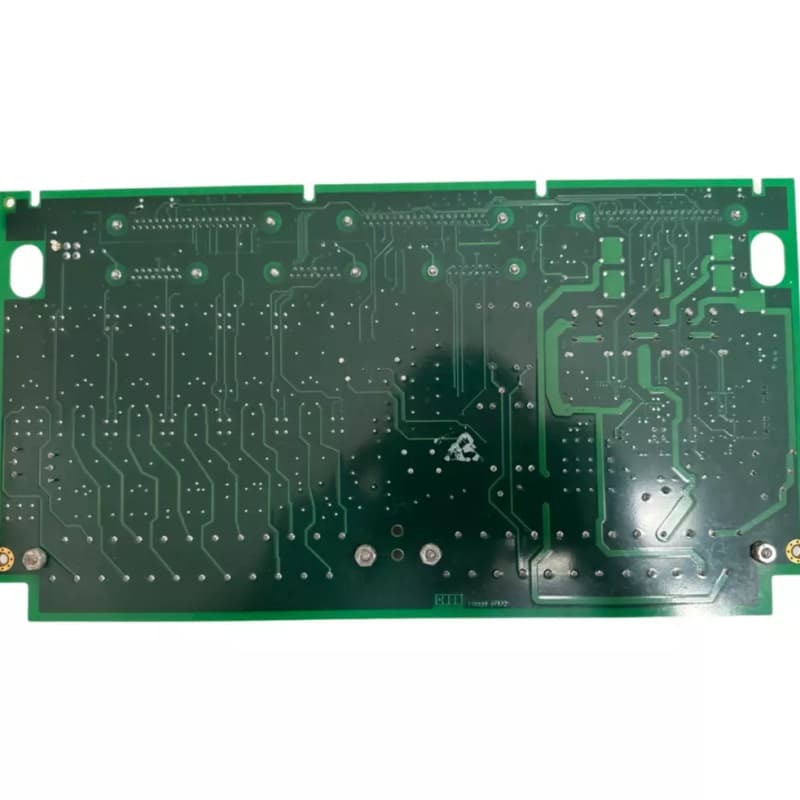

GE IS200TTURH1BCC টারবাইন টার্মিনেশন বোর্ড মার্ক VI এর জন্য

জিইIS200TTURH1BCCগ্যাস, বাষ্প, এবং বায়ু টারবাইন নিয়ন্ত্রণের জন্য একটি মার্ক VI মূল সুরক্ষা ইনপুট বোর্ড। একটি টারবাইন টার্মিনাল বোর্ড হিসাবে, এটি টারবাইন I / O প্রসেসরের সাথে ইন্টারফেস করে,মূল ইনপুট/আউটপুট পরিচালনা করা, 12 প্যাসিভ পালস রেট ডিভাইস, সম্ভাব্য ট্রান্সফরমার থেকে জেনারেটর / বাস ভোল্টেজ সংকেত, প্রধান ব্রেকার কয়েল জন্য 125V ডিসি আউটপুট, এবং শ্যাফ্ট ভোল্টেজ / বর্তমান সেন্সর ইনপুট আছে।

এটিতে রিলে K25, K25P, এবং K25A রয়েছে। প্রধান ব্রেকারকে 125V ডিসি সরবরাহ করার জন্য এটি বন্ধ করা আবশ্যক। সংযোগকারীগুলির মধ্যে রয়েছে JR5 (ভিটিইউআর-তে গতির সংকেত), JR1 এবং টিএমআর সিস্টেমের জন্য অতিরিক্ত সংযোগকারী।ইনস্টলেশনে টার্মিনাল ব্লক TB1/TB2 এর সাথে তারের সংযোগ জড়িত এবং সিম্প্লেক্স এবং TMR কনফিগারেশনগুলির মধ্যে স্যুইচ করার জন্য জাম্পার JP1/JP2 ব্যবহার করে. টিবি৩ সক্রিয় গতির পিকআপের জন্য অপশনাল টিটিএল সংযোগ সমর্থন করে।

বৈশিষ্ট্যঃ
মাল্টি-ফাংশনাল আই/ওঃটারবাইন অপারেশনের জন্য প্রয়োজনীয় গতি পরিমাপ, ভোল্টেজ মনিটরিং, ব্রেকার নিয়ন্ত্রণ এবং শ্যাফ্ট সিগন্যাল প্রসেসিং পরিচালনা করে।

ছাঁটাই সমর্থনঃসিম্প্লেক্স বা টিএমআর সিস্টেমের জন্য জাম্পারগুলির মাধ্যমে কনফিগারযোগ্য, ত্রুটি সহনশীলতার জন্য টিএমআর ছয়টি সংযোগকারী ব্যবহার করে।

সমালোচনামূলক রিলে:রিলে K25, K25P, K25A প্রধান ব্রেকার অপারেশন সক্ষম, নিরাপদ শক্তি বিতরণ নিশ্চিত।

নমনীয় সংযোগঃডি-শেল সংযোগকারী, টার্মিনাল ব্লক এবং টিটিএল-এর জন্য টিবি 3 অন্তর্ভুক্ত, বিভিন্ন সেন্সর / ডিভাইস ইনপুটগুলির সাথে খাপ খাইয়ে নেওয়া।

মার্ক VI সামঞ্জস্যতাঃমার্ক VI/VIe সিস্টেমের সাথে সংহত, গ্যাস, বাষ্প এবং বায়ু টারবাইনগুলিকে সমর্থন করে যা মার্ক V এর সীমিত অ্যাপ্লিকেশনগুলির তুলনায় একটি আপগ্রেড।
