GE IS230TDBTH6A টারবাইন কন্ট্রোলের জন্য বিচ্ছিন্ন ইনপুট আউটপুট টার্মিনাল বোর্ড

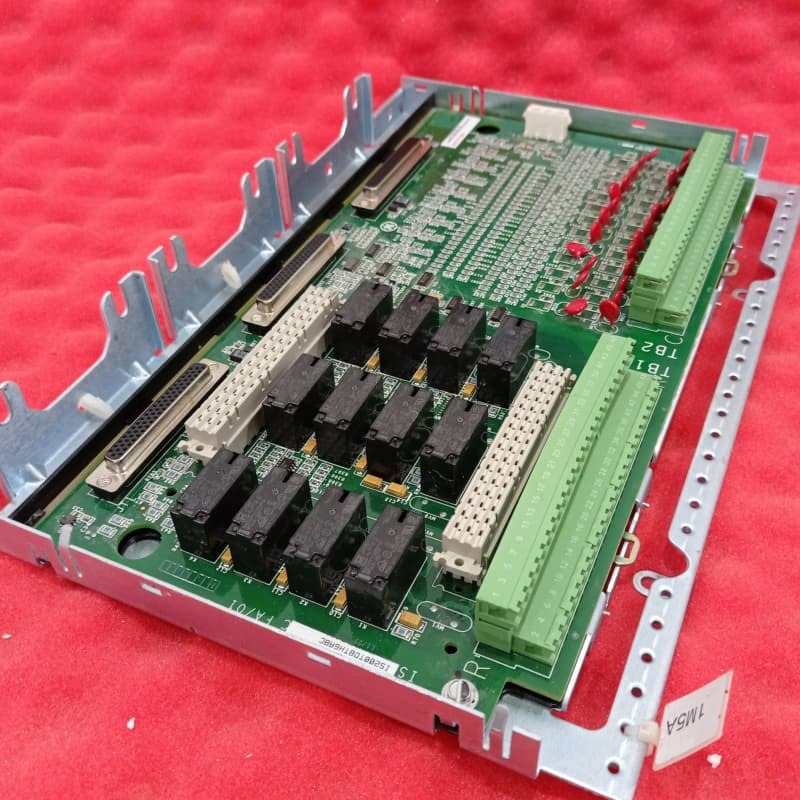

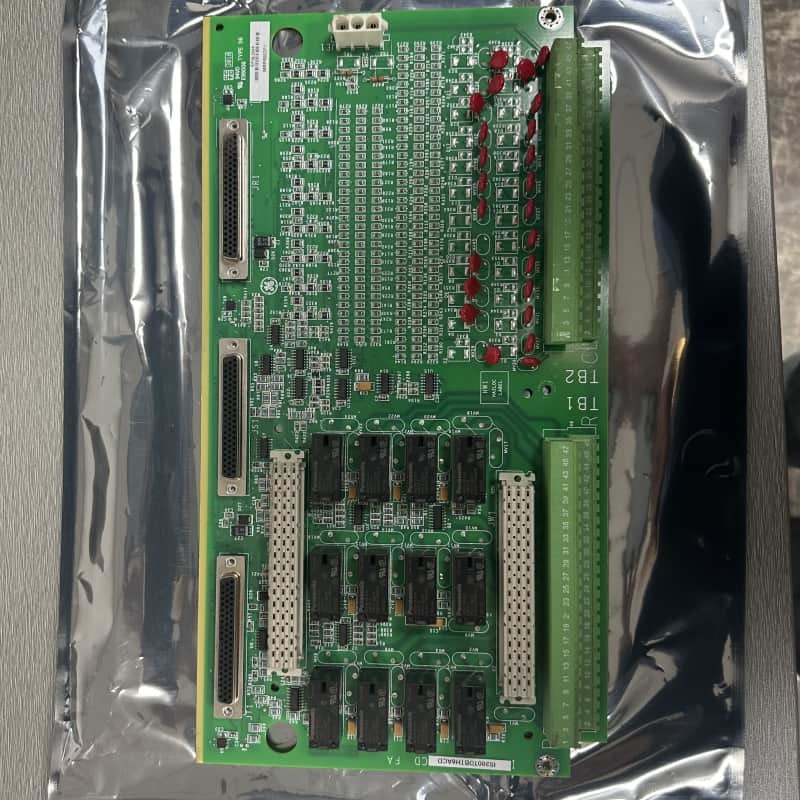

GE IS230TDBTH6A(IS200TDBTH6ABC) হল মার্ক VI সিরিজের একটি শক্তিশালী ডিস্ক্রিট ইনপুট/আউটপুট টার্মিনাল বোর্ড, যা DIN-রেল বা ফ্ল্যাট মাউন্টিং সহ TMR  সিস্টেমের জন্য ডিজাইন করা হয়েছে। এটি 24টি গ্রুপ-আইসোলেটেড কন্টাক্ট ইনপুট (নমিনাল 125V DC) গ্রহণ করে এবং ঐচ্ছিকভাবে WROBH1 বোর্ডের মাধ্যমে প্রসারিতযোগ্য 12টি ফর্ম-সি রিলে বৈশিষ্ট্যযুক্ত। 49টি মেটাল অক্সাইড ভেরিস্টর (MOVs) এবং ইনপুট ফিল্টার দিয়ে সজ্জিত, এটি ঢেউ এবং উচ্চ-ফ্রিকোয়েন্সি শব্দ দমন করে, যা কঠোর শিল্প পরিবেশে সংকেতের অখণ্ডতা নিশ্চিত করে।

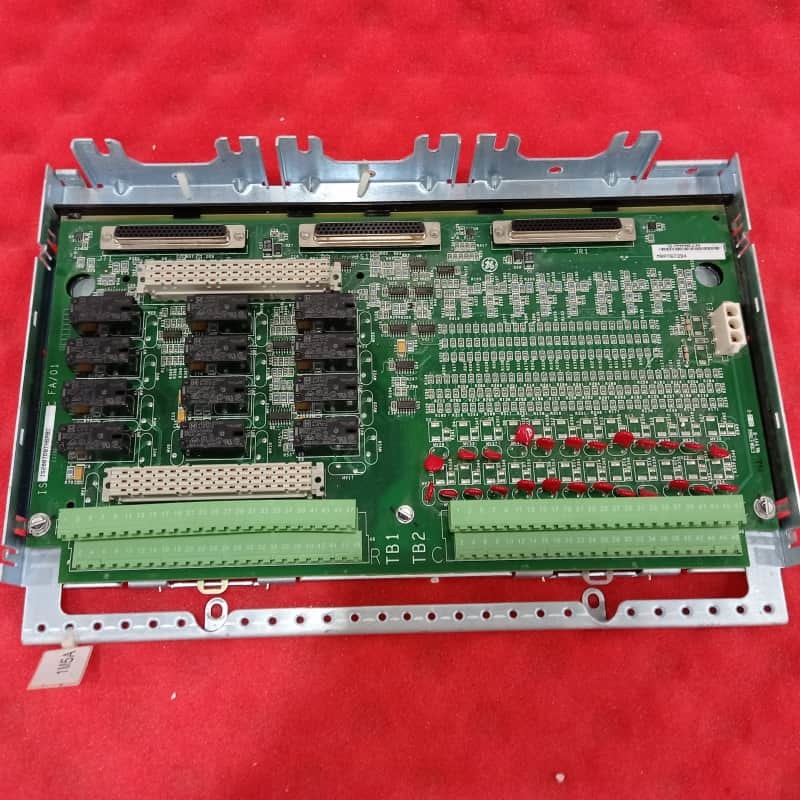

মার্ক VI সিস্টেমের সাথে সামঞ্জস্যপূর্ণ, এটি ডি-টাইপ সংযোগকারীর মাধ্যমে তিনটি PDIO I/O প্যাকের সাথে সংযোগ স্থাপন করে, ইথারনেটের মাধ্যমে কন্ট্রোলারের সাথে যোগাযোগ করে, প্রতিটি প্যাক R, S, বা ডুয়াল কন্ট্রোলারের সাথে যুক্ত। ইনস্টলেশনের মধ্যে একটি শীট মেটাল ক্যারিয়ারে মাউন্ট করা জড়িত, দুটি 48-টার্মিনাল ব্লকের (রিলেগুলির জন্য TB1, ইনপুটগুলির জন্য TB2) সাথে 12-24 AWG তারের সংযোগ স্থাপন করা হয়। এতে হার্ডওয়্যার জাম্পার নেই, যেখানে WROBH1 বিকল্পটি রিলে পাওয়ার নিয়ন্ত্রণ করতে 6টি জাম্পার ব্যবহার করে।

মূল বৈশিষ্ট্য
ইনপুট/আউটপুট ক্ষমতা: 24টি গ্রুপ-আইসোলেটেড কন্টাক্ট ইনপুট (125V DC) এবং 12টি ফর্ম-সি রিলে, ঐচ্ছিকভাবে WROBH1 এর মাধ্যমে সম্প্রসারণ সহ।

শক্তিশালী সুরক্ষা: 49টি MOV এবং ইনপুট ফিল্টার ঢেউ এবং শব্দ থেকে রক্ষা করে, যা শিল্প নির্ভরযোগ্যতার জন্য গুরুত্বপূর্ণ।

TMR সামঞ্জস্যতা: TMR কন্ট্রোলারগুলির সাথে ইথারনেট-ভিত্তিক যোগাযোগের জন্য তিনটি PDIO প্যাকের সাথে একত্রিত হয়, যা অপ্রয়োজনীয়তা নিশ্চিত করে।

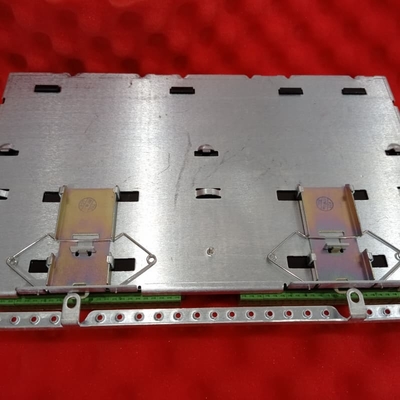

নমনীয় মাউন্টিং: শীট মেটাল ক্যারিয়ারের মাধ্যমে DIN-রেল বা ক্যাবিনেট-মাউন্টযোগ্য, সংগঠিত তারের জন্য প্লাগযোগ্য ইউরো-স্টাইল টার্মিনাল ব্লক (TB1/TB2) সহ।

সরলীকৃত কনফিগারেশন: কোন হার্ডওয়্যার জাম্পার নেই; ঐচ্ছিকভাবে WROBH1 বোর্ডটি রিলে পাওয়ার সক্ষম/অক্ষম করতে 6টি জাম্পার ব্যবহার করে, যা শুকনো যোগাযোগের প্রয়োজনীয়তাগুলির সাথে মানানসই।

ডায়াগনস্টিকস: WROBH সহ রিলে যোগাযোগ এবং ফিউজ স্ট্যাটাস নিরীক্ষণ করে, দক্ষ সমস্যা সমাধানের জন্য PDIO প্যাকগুলিতে প্রতিক্রিয়া প্রদান করে।
