GE IS200EXHSG3AEC Exciter HS রিলে ড্রাইভার বোর্ড 330mm নেট গভীরতা

GE IS200EXHSG3AEC এক্সাইটার এইচএস রিলে ড্রাইভার বোর্ড

পণ্যের বিবরণ:

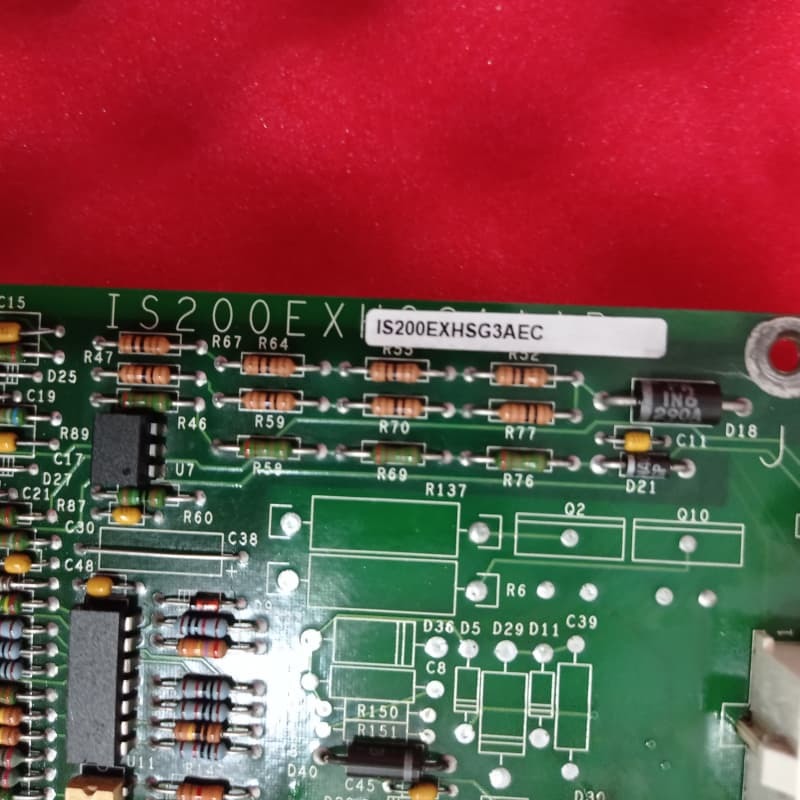

এই IS200EXHSG3AEC হল GE ইন্ডাস্ট্রিয়াল সিস্টেমস-এর তৈরি একটি প্রিন্টেড সার্কিট বোর্ড, যা EX2100 এক্সাইটেশন কন্ট্রোল সিরিজের একটি অংশ—টার্বাইন জেনারেটরের জন্য একটি TMR সিস্টেম। একটি স্ট্যাটিক এক্সাইটার হাই-স্পিড টার্মিনাল বোর্ড হিসেবে, এটি মার্ক VI টার্বাইন কন্ট্রোল সিস্টেমের সাথে একত্রিত হয়ে GE-এর স্পিডট্রনিক প্রযুক্তি ব্যবহার করে। এটি এক্সাইটেশন কন্ট্রোলের জন্য অত্যন্ত গুরুত্বপূর্ণ, যা ডি-এক্সাইটেশন, ফিল্ড ফ্ল্যাশিং এবং সিগন্যাল ট্রান্সমিশন সমর্থন করে।

মূল কার্যাবলী: ডি-এক্সাইটেশন এবং ফিল্ড ফ্ল্যাশিংয়ের জন্য ডিসি কন্টাক্টর এবং পাইলট রিলে চালায়। ফ্ল্যাশিং রিলে 53A/53B এবং ডি-এক্সাইটেশন রিলে KDEP-এর জন্য পাইলট রিলে অন্তর্ভুক্ত করে।

সিগন্যাল হ্যান্ডলিং: ডি-এক্সাইটেশন স্ট্যাটাস সিগন্যাল এবং ক্রাউবার স্ট্যাটাস সিগন্যাল কন্ডিশন করে, সেগুলোকে মনিটরিংয়ের জন্য EMIO সিস্টেমে প্রেরণ করে।

পাওয়ার স্পেসিফিকেশন:
রিলে কয়েল পাওয়ার: J9 থেকে 125 V DC।
রিলে কন্টাক্ট পাওয়ার: এক্সাইটার ক্যাবিনেট থেকে 24 V DC।

রিলে পারফরম্যান্স:
রেসিস্টটিভ লোড: 28 V DC-তে 2 A পর্যন্ত।
ইনডাকটিভ লোড: 0.007 সেকেন্ডের জন্য 28 V DC-তে 1 A (L/R)।
সাপ্রেসশন: ভোল্টেজ স্পাইক কমানোর জন্য রিলে কয়েলের জন্য বাহ্যিক সাপ্রেশন।

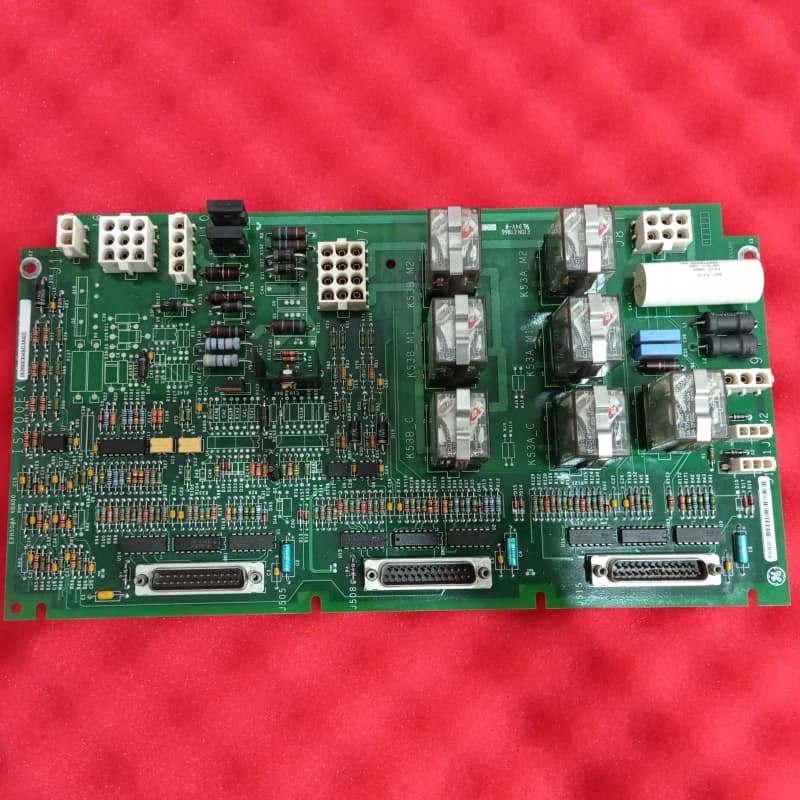

হার্ডওয়্যার: সলিড-স্টেট রিলে ড্রাইভার, হিট সিঙ্ক, 7টি রিলে, ক্যাপাসিটর, রেজিস্টর, সংযোগকারী (3টি ডি-শেল, 8টি প্লাগ) এবং মাউন্টিং-বান্ধব ড্রিলিং/নচ বৈশিষ্ট্যযুক্ত। স্ট্যান্ডার্ড PCB কোটিং দ্বারা সুরক্ষিত।
