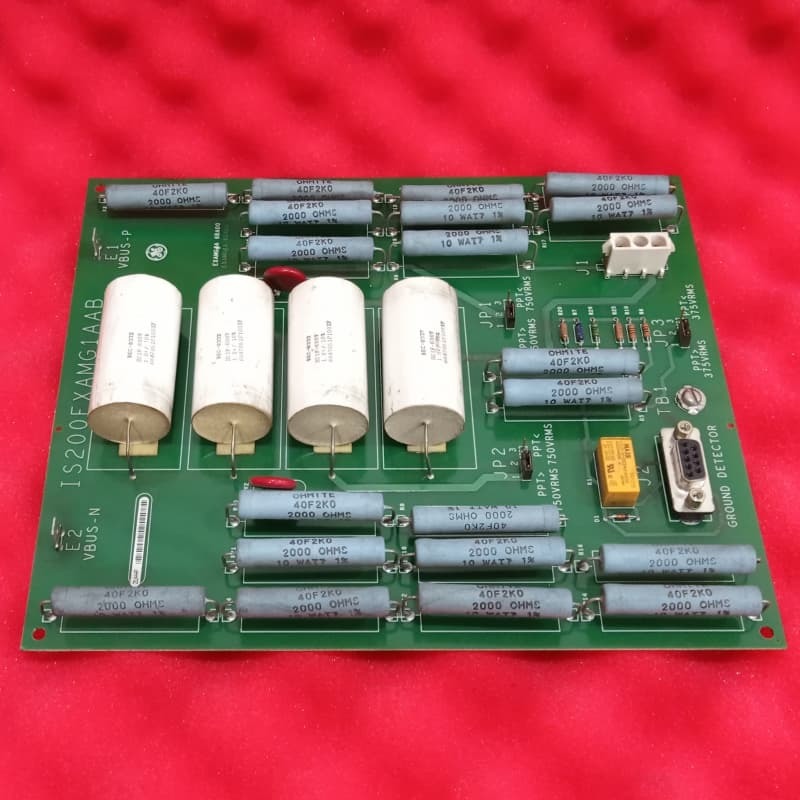

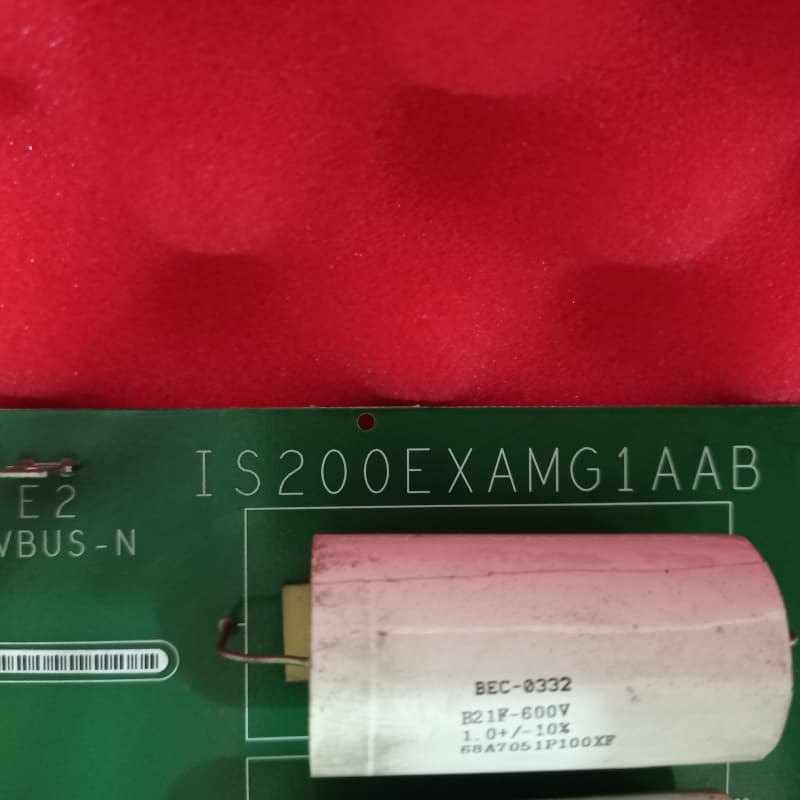

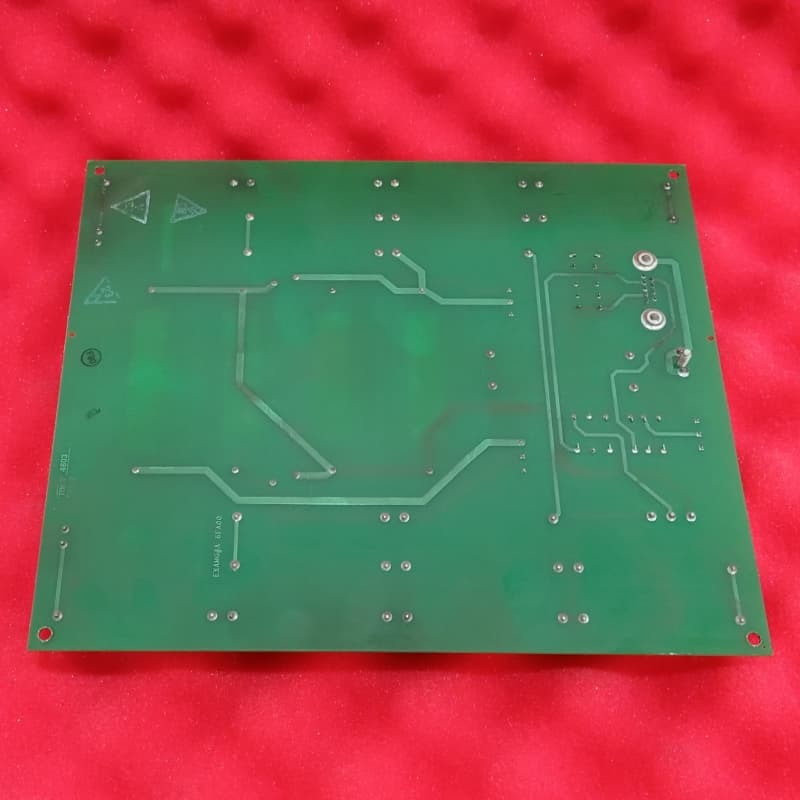

GE IS200EXAMG1AAB শিল্পখাতের জন্য উত্তেজনা হ্রাস মডিউল

IS200EXAMG1AAB হল EX2100 সিরিজের জন্য জেনারেল ইলেকট্রিক (জিই) দ্বারা ডিজাইন এবং নির্মিত একটি উত্তেজনা হ্রাস মডিউল। এই মডিউল উত্তেজনা টারবাইন নিয়ন্ত্রণ সিস্টেমের জন্য অপরিহার্য,EX2100 উত্তেজনা নিয়ন্ত্রণ ব্যবস্থার গ্রাউন্ডিং ডিটেকশন সিস্টেম গঠনের জন্য উত্তেজনার গ্রাউন্ডিং ডিটেকশন মডিউলের সাথে কাজ করেএটি সেতু উচ্চ ভোল্টেজ হ্রাস এবং ক্ষেত্র বাস এবং EGDM মধ্যে attenuation প্রদান করতে সহায়ক মন্ত্রিসভা উচ্চ ভোল্টেজ ইন্টারফেস (HVI) মডিউল ইনস্টল করা হয়।

• সংযোগ এবং কনফিগারেশনঃ৯ পিনের ক্যাবলের মাধ্যমে উত্তেজনার পাওয়ার ব্যাকপ্লেন (ইপিবিপি) এর সাথে সংযুক্ত হয়, ৯ 96 পিনের পি 2 সংযোগকারীর মাধ্যমে ইজিডিএম সংযুক্ত থাকে। উভয় সিম্প্লেক্স এবং টিএমআর কনফিগারেশনের জন্য উপযুক্ত।
• ভোল্টেজ পরিসীমাঃ125-1000V DC এর ক্ষেত্রের ভোল্টেজ (Vbus + এবং Vbus−) এবং 120-1300V AC RMS এর এসি লাইন ভোল্টেজ সমর্থন করে।
• ফিল্টার ক্যাপাসিটার:জাম্পার JP1 এবং JP2 এর মাধ্যমে দুটি নির্বাচনযোগ্য ফিল্টার ক্যাপাসিটার, 750V RMS এর নীচে বা তার বেশি PPT ভোল্টেজের জন্য উপযুক্ত।
• কার্যকরী সহযোগিতা:ইজিডিএম এক্সএএম রিলে নিয়ন্ত্রণ করে ফিল্ড গ্রাউন্ড টেস্ট এবং মাস্টার নির্বাচন পরিচালনা করে, যা টিএমআর নিয়ন্ত্রণের এম 1 বা এম 2 অংশগুলিতে ফিড করে।
• টিএমআর কনফিগারেশনঃতিনটি EGDMs EPBP এর 96-পিন P2 সংযোগকারী মাধ্যমে নিয়ামক, মাস্টার 1 এবং মাস্টার 2 হিসাবে কনফিগার করা হয়, DSPX বোর্ড মাস্টার ডিভাইস তথ্য সমন্বয় করে।
