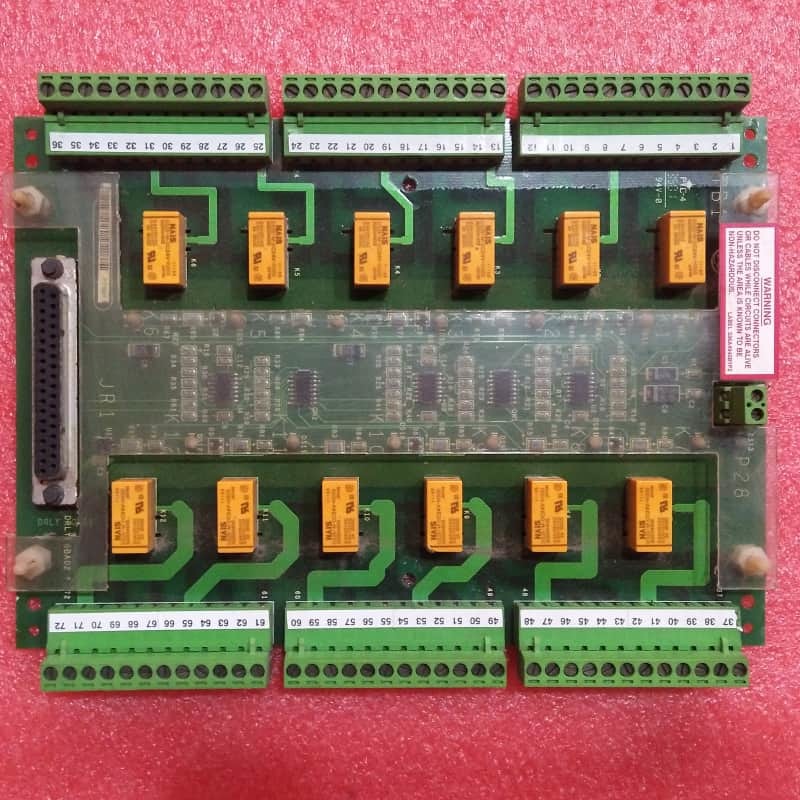

GE IS200DRLYH1B মার্ক VI রিলে আউটপুট টার্মিনাল বোর্ড

পণ্যের বর্ণনাঃ

GE IS200DRLYH1B হল মার্ক VI সিরিজের একটি রিলে আউটপুট টার্মিনাল বোর্ড। এটি শিল্প নিয়ন্ত্রণ ব্যবস্থায় রিলে-ভিত্তিক আউটপুট সংযোগগুলিকে সহজতর করে,বহিরাগত ডিভাইসগুলিতে সুইচ করা সংকেত প্রেরণের জন্য নিয়ামকদের সাথে সম্ভবত ইন্টারফেস.

একটি টার্মিনাল বোর্ড হিসাবে, এটি সম্ভবত নিরাপদ তারের জন্য রিলে টার্মিনালগুলি রাখে, যা বিভিন্ন পেরিফেরিয়ালগুলির নিয়ন্ত্রণ সক্ষম করে। নির্ভরযোগ্যতার জন্য ডিজাইন করা হয়েছে, এটি জিই এর নিয়ন্ত্রণ স্থাপত্যের সাথে একীভূত হয়,সিস্টেমের আউটপুট কার্যকারিতা সমর্থন করে.

মার্ক-৬ সিস্টেম প্রয়োগ করা হয় যেখানে শিল্প সেটিংসে দক্ষ অপারেশন নিশ্চিত করার জন্য রিলেগুলির মাধ্যমে নিয়ন্ত্রণ সংকেতগুলিকে কার্যকর আউটপুটগুলিতে অনুবাদ করার ক্ষেত্রে এর ভূমিকা অত্যন্ত গুরুত্বপূর্ণ।

বৈশিষ্ট্যঃ

IS200DRLYH1B, স্পিডট্রনিক গ্যাস টারবাইন সিস্টেমের জন্য একটি জিই মার্ক VI সিরিজ রিলে আউটপুট টার্মিনাল বোর্ড, এটি 12 টি ফর্ম-সি শুকনো যোগাযোগ রিলে সহ একটি সহজ, প্রাচীর-মাউন্ট করা (নন-ডিআইএন-রেল) বোর্ড।এটি একটি একক তারের মাধ্যমে VCCC/VCRC/VTUR বোর্ড সংযোগ করে, বৃহত্তর TRLY বোর্ডগুলির মতো একই 37-পিন সংযোগকারী ব্যবহার করে। দুটি ইউনিট 24 আউটপুটের জন্য জোড়া দিতে পারে।

এইচ 1 বি সংস্করণ হিসাবে, এটি ইউএল ক্লাস I, বিভাগ 2 বিপজ্জনক অবস্থানে (এইচ 1 এ এর চেয়ে কম শক্তি) উপযুক্ত। এটিতে সোলিনয়েড শক্তি, বোর্ড দমন এবং রিলে পর্যবেক্ষণের অভাব রয়েছে।রিলেগুলি I/O বোর্ড থেকে 28V DC পায় (সবুজ LED সূচক)কয়েল ভোল্টেজ দেখায় এমন হলুদ এলইডি দিয়ে, সংযোগ বিচ্ছিন্ন হলে ডিফল্টরূপে ডি-এনার্জি হয়।

টেকনিক্যাল প্যারামিটারঃ

অ্যাপ্লিকেশনঃ

জিই টারবাইন কন্ট্রোল ডিভাইস বিভিন্ন অ্যাপ্লিকেশন এবং দৃশ্যকল্পের জন্য উপযুক্ত। এটি সাধারণত বিদ্যুৎ কেন্দ্র, তেল শোধনাগার এবং রাসায়নিক প্রক্রিয়াকরণ উদ্ভিদে ব্যবহৃত হয়।টারবাইনগুলির সুষ্ঠু অপারেশন এবং পারফরম্যান্স নিশ্চিত করার জন্য ডিভাইসটি একটি গুরুত্বপূর্ণ ভূমিকা পালন করেএটি যে কোন শিল্প প্রতিষ্ঠানের জন্য একটি অপরিহার্য উপাদান।
