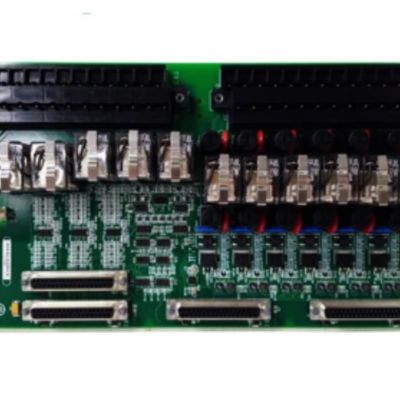

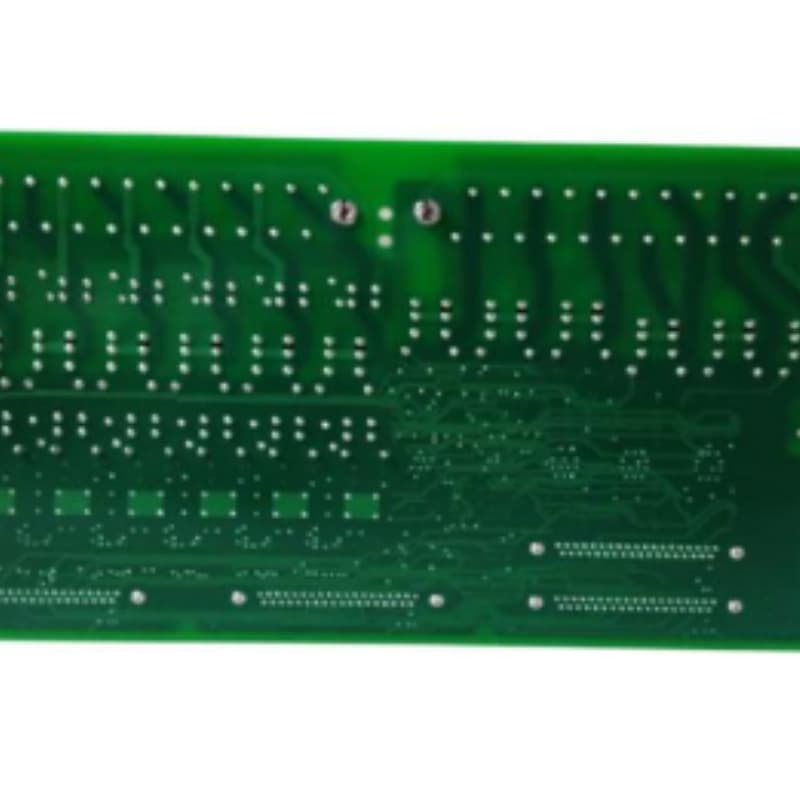

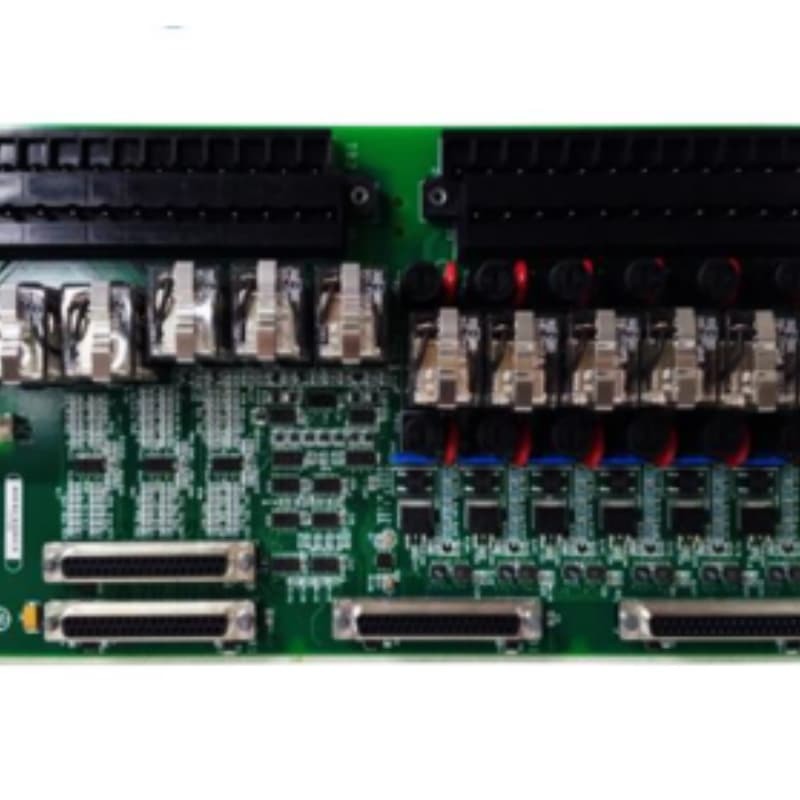

জিই মার্ক VI IS200DAMEG1ABA গেট এম্প্লিফায়ার / ইন্টারফেস বোর্ড
| উৎপত্তি স্থল | মার্কিন যুক্তরাষ্ট্র |
|---|---|
| পরিচিতিমুলক নাম | GE |
| সাক্ষ্যদান | COO |
| মডেল নম্বার | IS200DAMEG1ABA |
| ন্যূনতম চাহিদার পরিমাণ | 1 |
| মূল্য | $1900 |
| ডেলিভারি সময় | 5-7 দিন |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | 999 |
পণ্যের বিবরণ
| নাম | GE মার্ক VI IS200DAMEG1ABA গেট এমপ্লিফায়ার / ইন্টারফেস বোর্ড | পণ্য আইডি | IS200DAMEG1ABA |
|---|---|---|---|
| সিরিজ | মার্ক VI | পণ্য নেট গভীরতা/দৈর্ঘ্য | 330 মিমি |
| পণ্য নেট উচ্চতা | 200 মিমি | পণ্য নেট প্রস্থ | 100 মিমি |
| পণ্যের নেট ওজন | ২ কেজি | গ্যারান্টি | ১ বছর |
| বিশেষভাবে তুলে ধরা | জিই মার্ক VI গেট এম্প্লিফায়ার,জিই মার্ক VI ইন্টারফেস বোর্ড,IS200DAMEG1ABA গেট এম্প্লিফায়ার |
||
পণ্যের বর্ণনা
পণ্যের বর্ণনা:
IS200DAMEG1ABA হল জেনারেল ইলেকট্রিক (GE) দ্বারা তৈরি একটি গেট এমপ্লিফায়ার/ইন্টারফেস বোর্ড, যা GE-এর ট্রান্সমিশন কন্ট্রোল সিস্টেমের একটি অংশ এবং প্রধানত ইনোভেশন সিরিজ কন্ট্রোল র্যাকে ব্যবহৃত হয়। এটি কন্ট্রোল র্যাকের সাথে লো-ভোল্টেজ ড্রাইভ ট্রেনের পাওয়ার সুইচিং ডিভাইস (যেমন, IGBTs) সংযোগের জন্য ব্যবহৃত হয় এবং তিনটি অংশের মধ্যে একটি মূল ইন্টারফেস উপাদান।
এর মূল কাজ হল কালেক্টর টার্মিনাল, ইমিটার, IGBT গেট এবং কন্ট্রোল ফ্রেমের ব্রিজ ক্যারেক্টারিস্টিক ইন্টারফেস বোর্ড (BPIA বোর্ড)-এর মধ্যে একটি অ্যাম্প্লিফাইড নয় এমন, কোনো পাওয়ার-ইনপুট ইন্টারফেস সংযোগ প্রদান করা।
এই বোর্ডটি GE মার্ক VI সিরিজের গেট ড্রাইভ এমপ্লিফায়ার/ইন্টারফেস বোর্ডগুলির মধ্যে একটি, ছয়টি প্রকারের মধ্যে একটি, যা 65 ফ্রেমের ড্রাইভ পাওয়ার স্তরের সাথে মানানসই, ফেজ-লেগড ড্রাইভ সিস্টেমের জন্য উপযুক্ত এবং তিনটি ফেজ (A, B, C) সমর্থন করতে পারে, একটি সাধারণ IGBT মডিউল সহ একটি একক বোর্ডে যা তিনটি ফেজের জন্য ব্যবহৃত হয়।
বৈশিষ্ট্য:
১।ইন্টারফেস ফাংশন:শুধুমাত্র ইন্টারফেস সংযোগের জন্য, কোনো সংকেত বিবর্ধন (signal amplification) এবং কোনো পাওয়ার ইনপুট নেই। BPIA বোর্ডের সাথে ইনপুট এবং আউটপুট সংযোগ তিনটি সংযোগকারীর মাধ্যমে সম্পন্ন হয়: CPL (C-ফেজ, U হিসাবে চিহ্নিত), BPL (B-ফেজ, V হিসাবে চিহ্নিত), APL (A-ফেজ, W হিসাবে চিহ্নিত)।
২।গঠন এবং সংযোগ: এতে ৬টি সংযোগকারী রয়েছে, প্রত্যেকটির পিনের ভিন্ন কাজ আছে, উদাহরণস্বরূপ, পিন ৫ হল সাধারণ টার্মিনাল, যা উপরের ব্রিজ আর্ম IGBT মডেলের প্রতিটি ফেজের ইমিটারের সাথে সঙ্গতিপূর্ণ। এগুলি IGBT মডিউলের সাথে সোল্ডার করা হয় এবং একই সময়ে প্রতিস্থাপন করতে হবে; বৈদ্যুতিক শক প্রতিরোধ করার জন্য অপারেশন করার আগে কন্ট্রোল সিস্টেম বন্ধ করতে হবে।
৩।অভিযোজন বৈশিষ্ট্য:ফেজ-লেগড ড্রাইভগুলির সাথে অভিযোজন; একটি একক বোর্ড তিনটি ফেজ কভার করতে পারে, যা একটি সাধারণ IGBT মডিউল ব্যবহার করে (যদিও প্রতি ফেজ লেগে একাধিক IGBT থাকতে পারে, এই বোর্ডের জন্য শুধুমাত্র একটি মডিউল প্রয়োজন)। ড্রাইভ পাওয়ার রেটিং 65 fps এবং এটি ছয়টি প্রকারের মধ্যে একটি।
৪।নিরাপত্তা এবং প্রতিস্থাপন:প্রতিস্থাপনের জন্য IGBT এবং DAME বোর্ড উভয়ই পরিচালনা করতে হবে (সোল্ডার করা সংযোগের কারণে) এবং পাওয়ার সংযোগ ছাড়াই এটি করতে হবে। ইনস্টলেশনের জন্য একটি নির্দিষ্ট সিলিকন গ্রীস (যেমন ডাও কর্নিং 340) প্রয়োগ করতে হবে এবং নির্ভরযোগ্য সংযোগ নিশ্চিত করতে একটি নির্দিষ্ট টর্ক এবং ক্রম অনুযায়ী বোল্টগুলি শক্ত করতে হবে।
প্রযুক্তিগত পরামিতি:
| পণ্যের নাম: | GE মার্ক VI IS200DAMEG1ABA গেট এমপ্লিফায়ার / ইন্টারফেস বোর্ড |
| পণ্যের আইডি: | IS200DAMEG1ABA |
| সিরিজ: | মার্ক VI |
| পণ্যের নেট প্রস্থ: | 100 মিমি |
| পণ্যের নেট গভীরতা/দৈর্ঘ্য: | 330 মিমি |
| পণ্যের নেট উচ্চতা: | 200 মিমি |
| পণ্যের নেট ওজন: | 2 কেজি |
| ওয়ারেন্টি: | 1 বছর |
