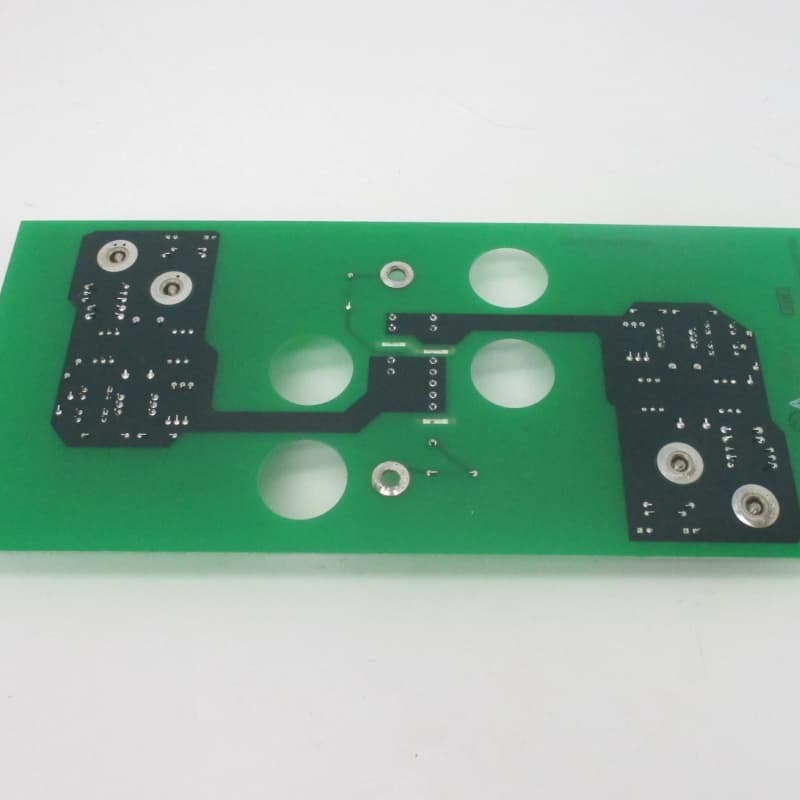

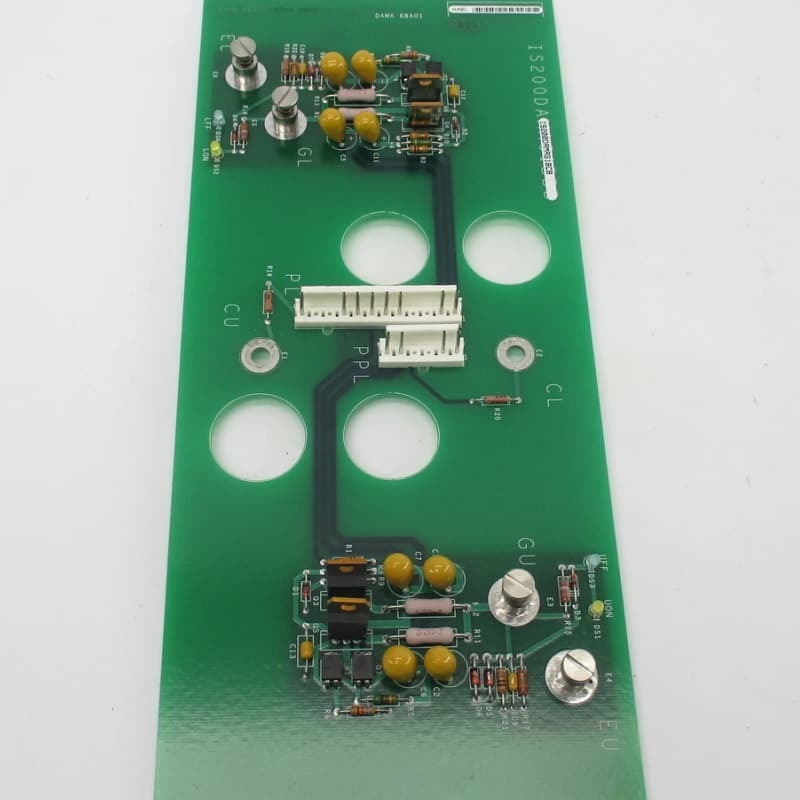

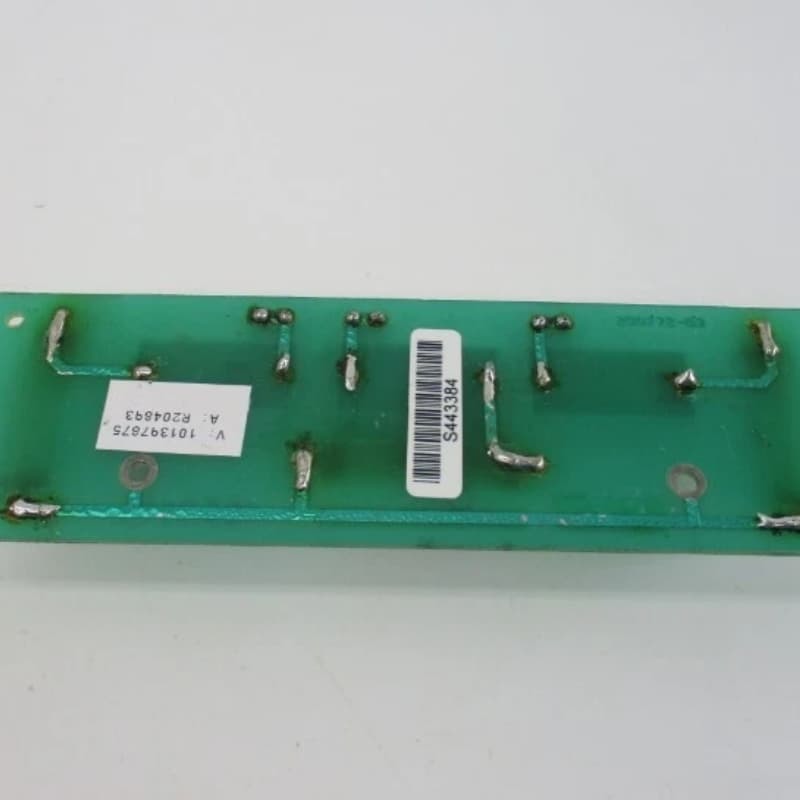

GE মার্ক VI IS200DAMAG1BCB প্রিন্টেড সার্কিট বোর্ড

জিই মার্ক VI IS200DAMAG1BCB প্রিন্টেড সার্কিট বোর্ড

পণ্যের বর্ণনাঃ

জিই মার্ক VI IS200DAMAG1BCB একটি প্রিন্টেড সার্কিট বোর্ড, যা জিই এর ড্রাইভ কন্ট্রোল সিস্টেম এবং গ্যাস / বাষ্প টারবাইনগুলির জন্য মার্ক VI স্পিডট্রনিক সিস্টেমের অংশ।

একটি গেট ড্রাইভ এম্প্লিফায়ার / ইন্টারফেস বোর্ড হিসাবে, এটি আইজিবিটিগুলি (সাধারণত পাওয়াররেক্স সিএম 1000 এইচএ -28 এইচ) প্রধান নিয়ন্ত্রণ র্যাকের সাথে সংযুক্ত করে, প্রতি ফেজ পায়ে একটি এবং প্রতি ড্রাইভে তিনটি।এটিতে আইজিবিটি অবস্থা দেখানোর জন্য এলইডি সূচক (ডিএস 1-ডিএস 4) রয়েছে, আইজিবিটি টার্মিনাল এবং ব্রিজ পার্সোনালিটি ইন্টারফেসের জন্য সংযোগকারী এবং 690V/1700A পর্যন্ত হ্যান্ডলগুলি, উচ্চ-শক্তির শিল্প অ্যাপ্লিকেশনগুলিতে 620-ফ্রেমের নিম্ন-ভোল্টেজ ড্রাইভগুলির জন্য উপযুক্ত।

বৈশিষ্ট্যঃ

IS200DAMAG1BCB একটি গেট ড্রাইভ এম্প্লিফায়ার / ইন্টারফেস বোর্ড হিসাবে কাজ করে যার মূল ফাংশন সংযোগ এবং নিয়ন্ত্রণঃ

The electrical connection of the upper and lower phase leg IGBT modules to the Bridge Property Interface Board (BPIA) is realized by means of 12-pin and 6-pin vertical connectors for signal and power transmission.

আইজিবিটি স্ট্যাটাসের রিয়েল-টাইম ফিডব্যাক চারটি এলইডি (দুটি হলুদ এবং দুটি সবুজ) দ্বারা সরবরাহ করা হয়,হলুদ আলো দিয়ে নির্দেশ করে যে সংশ্লিষ্ট আইজিবিটি চালু আছে এবং সবুজ আলো দিয়ে নির্দেশ করে যে এটি বন্ধ রয়েছেঅপারেটিং স্ট্যাটাসের সহজ চাক্ষুষ পর্যবেক্ষণের জন্য।

জিই ইনোভেশন সিরিজ ৬২০ ফ্রেম লো ভোল্টেজ ড্রাইভ সিস্টেম এবং মার্ক ৬ স্পিডট্রনিক টারবাইন কন্ট্রোল সিস্টেমের অংশ হিসেবে,আইজিবিটি শিল্প গ্যাস বা বাষ্প টারবাইনগুলির ড্রাইভ নিয়ন্ত্রণ সমর্থন করে এবং পাওয়ার সুইচিং ডিভাইস এবং প্রধান নিয়ন্ত্রণ ফ্রেমের মধ্যে মূল ইন্টারফেস.

টেকনিক্যাল প্যারামিটারঃ

.
