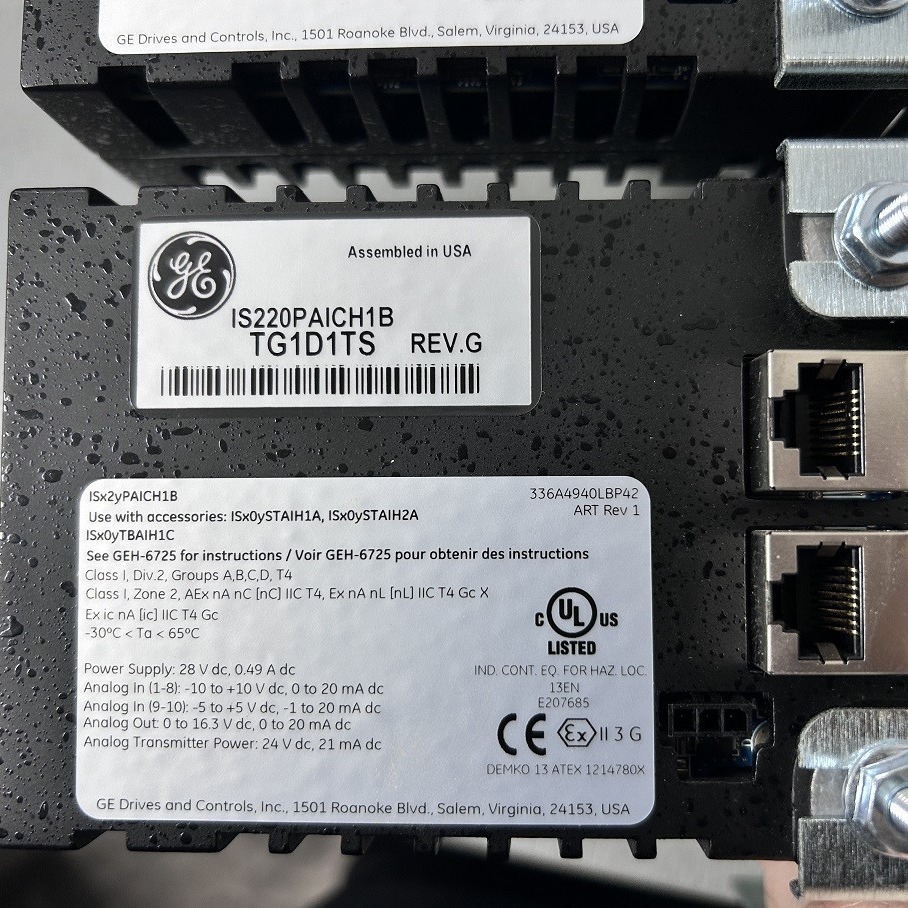

IS220PAICH1B GE এনালগ ইনপুট / আউটপুট মডিউল নেট উচ্চতা 200mm

IS220PAICH1B GE অ্যানালগ ইনপুট/আউটপুট মডিউল

পণ্যের বিবরণঃ

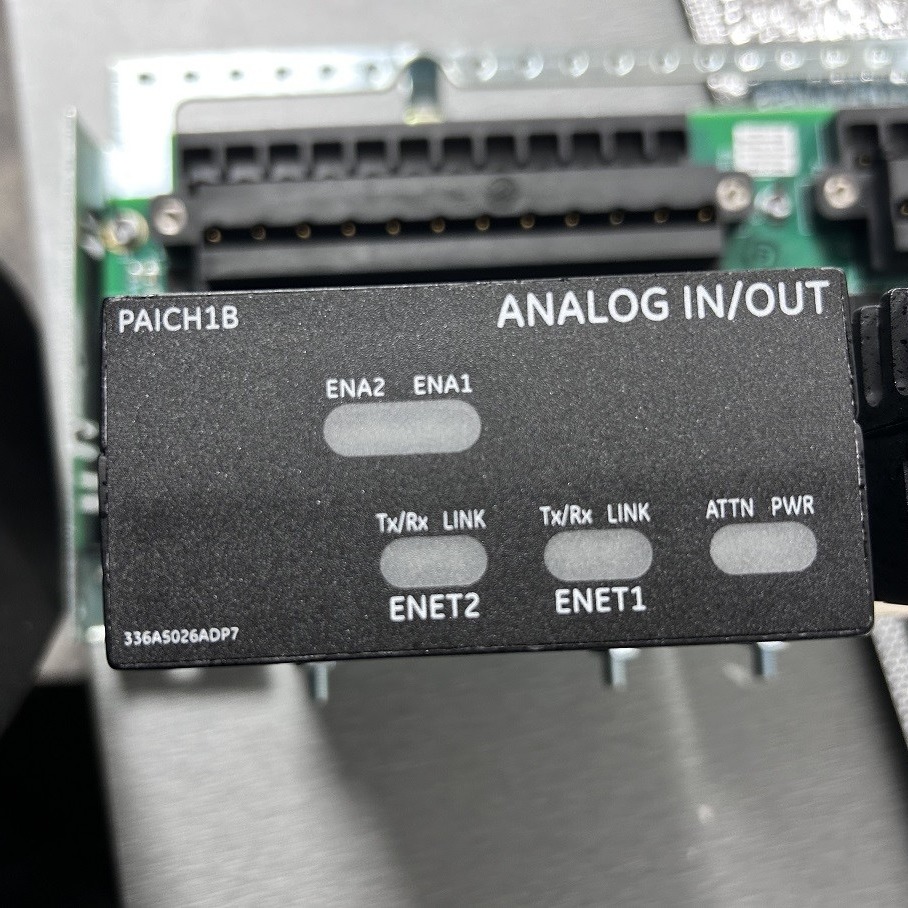

IS220PAICH1B হল মার্ক VIe সিরিজের একটি জিই এনালগ I/O প্যাক। PAIC প্যাকটি এক বা দুটি I/O ইথারনেট নেটওয়ার্ক এবং একটি এনালগ ইনপুট টার্মিনাল বোর্ডের মধ্যে বৈদ্যুতিক ইন্টারফেস হিসাবে কাজ করে।প্যাকটিতে একটি প্রসেসর বোর্ড রয়েছে যা সমস্ত মার্ক VIe বিতরণকৃত I / O প্যাকগুলির সাথে ভাগ করা হয় এবং একটি অধিগ্রহণ বোর্ড যা এনালগ ইনপুট ফাংশনকে উত্সর্গীকৃতপ্যাকটি দশটি অ্যানালগ ইনপুট পরিচালনা করতে পারে, যার মধ্যে প্রথম আটটি 5 ভি বা 10 ভি ইনপুট বা 0-20 এমএ বর্তমান লুপ ইনপুট হিসাবে কনফিগার করা যেতে পারে।শেষ দুটি ইনপুট 1 mA বা 0-20 mA বর্তমান ইনপুট সেট করা যেতে পারেবর্তমান লুপ ইনপুটগুলির জন্য লোড টার্মিনাল রেজিস্টরগুলি টার্মিনাল বোর্ডে অবস্থিত এবং PAIC এই প্রতিরোধকগুলির মাধ্যমে ভোল্টেজ সনাক্ত করে। PAICH1 এর দুটি 0-20 mA বর্তমান লুপ আউটপুট রয়েছে।PAICH2-এ প্রথম আউটপুটে 0-200 mA বর্তমান সমর্থন করার জন্য অতিরিক্ত হার্ডওয়্যার অন্তর্ভুক্ত রয়েছে. প্যাকটি একটি তিন-পিন পাওয়ার ইনপুট এবং দুটি আরজে 45 ইথারনেট সংযোগকারী দ্বারা চালিত হয়। আউটপুটটি একটি ডিসি -37 পিন সংযোগকারী মাধ্যমে যা সরাসরি সংশ্লিষ্ট টার্মিনাল বোর্ড সংযোগকারীর সাথে সংযুক্ত।এলইডি ইন্ডিকেটর লাইটগুলি ভিজ্যুয়াল ডায়াগনস্টিক সরবরাহ করে.
