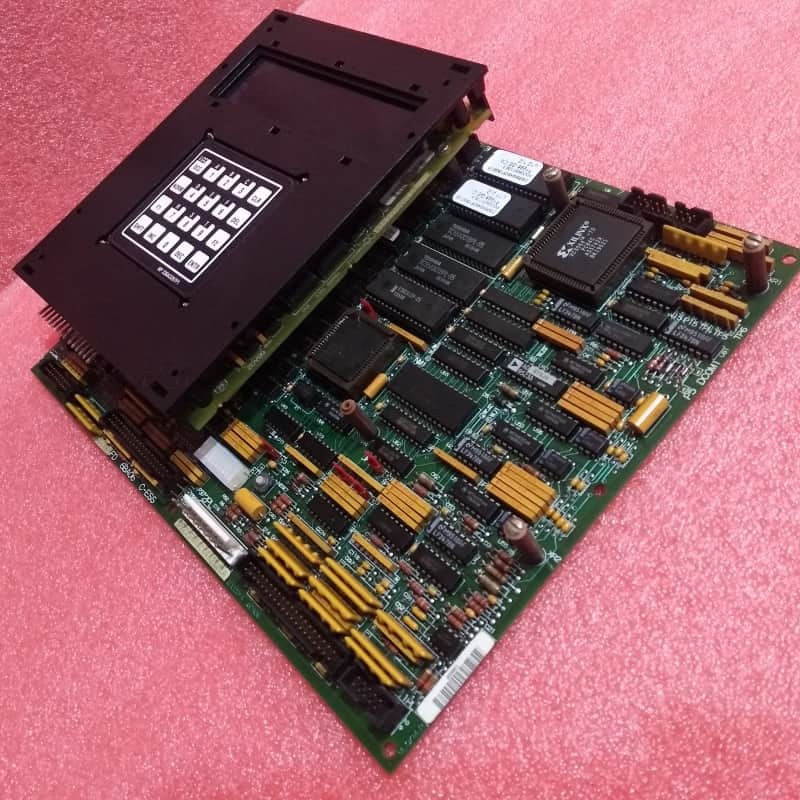

GE মার্ক V DS215GASCG4AZZ01A ড্রাইভ কন্ট্রোল কার্ড ৩৩০মিমি x ২০০মিমি

GE মার্ক V DS215GASCG4AZZ01A(DS200SDCCG4AEC+DS200SLCCG3ACC) ড্রাইভ কন্ট্রোল কার্ড

পণ্যের বিবরণ:

GE মার্ক VDS215GASCG4AZZ01A হল একটি অল-ইন-ওয়ান ড্রাইভ কন্ট্রোল কার্ড যা GE-এর মার্ক V টার্বাইন কন্ট্রোল সিস্টেমের জন্য তৈরি করা হয়েছে, তবে GE-এর মার্ক সিরিজের অন্যতম গুরুত্বপূর্ণ একটি অংশ যা ব্র্যান্ডের পেটেন্ট করা স্পিডট্রনিক কন্ট্রোল প্রযুক্তিকে একত্রিত করে। গ্যাস, বাষ্প এবং উইন্ড টার্বাইন ড্রাইভগুলির নির্বিঘ্ন অপারেশন নিশ্চিত করার জন্য ডিজাইন করা হয়েছে, এটি দুটি মূল মডিউলকে একটি সমন্বিত ইউনিটে একত্রিত করে: DS200SDCCG4AEC(প্রধান ড্রাইভ কন্ট্রোল মডিউল) এবং DS200SLCCG3ACC (LAN কমিউনিকেশনauxiliary কার্ড), যা সিস্টেম ডিজাইনকে সহজ করে এবং তারের জটিলতা হ্রাস করে ড্রাইভ কন্ট্রোল, সিগন্যাল প্রসেসিং এবং নেটওয়ার্ক সংযোগকে কেন্দ্রীভূত করে।

মূল মডিউল ১: DS200SDCCG4AEC (প্রধান ড্রাইভ কন্ট্রোল মডিউল)

কন্ট্রোল কোর হিসাবে, এই মডিউলটি বিশেষায়িত প্রক্রিয়াকরণ এবং মনিটরিং ক্ষমতা সহ টার্বাইন ড্রাইভ কার্যকারিতার ভিত্তি স্থাপন করে:

ট্রিপল-প্রসেসর আর্কিটেকচার: তিনটি ডেডিকেটেড মাইক্রোপ্রসেসর কর্মক্ষমতা অপ্টিমাইজ করার জন্য একসাথে কাজ করে:

ড্রাইভ কন্ট্রোল প্রসেসর (DCP): সিস্টেম-স্তরের কাজগুলি পরিচালনা করে যেমন ডিকোডিং, ডিরেক্ট মেমরি অ্যাক্সেস (DMA), এবং ইনপুট/আউটপুট অপারেশন, যা উপাদানগুলির মধ্যে মসৃণ ডেটা প্রবাহ নিশ্চিত করে।

মোটর কন্ট্রোল প্রসেসর (MCP): টার্বাইন ড্রাইভের চলাচলকে নির্ভুলভাবে নিয়ন্ত্রণ করতে DC/AC মোটর-নির্দিষ্ট ফাংশনগুলি পরিচালনা করে।

কো-মোটর প্রসেসর (CMP): MCP-এর ক্ষমতার বাইরে গণিত-নিবিড় গণনা করে, টার্বাইনের উচ্চ-ডাইনামিক অপারেশন চাহিদা সমর্থন করে।

শেয়ার্ড RAM: সমস্ত তিনটি প্রসেসরকে একই সাথে অ্যাক্সেস করতে সক্ষম করে, ডেটা লেটেন্সি কমিয়ে এবং রিয়েল-টাইম প্রতিক্রিয়াশীলতা বাড়ায়।

স্বজ্ঞাত ডায়াগনস্টিকস: 10টি ফ্রন্ট-প্যানেল LED ভিজ্যুয়াল স্ট্যাটাস ফিডব্যাক প্রদান করে, বাইনারি কোডেড ডেসিমেল (BCD) বা বাইনারি ফরম্যাটে ফল্ট কোড প্রদর্শন করে—যা টেকনিশিয়ানদের দ্রুত সমস্যা সনাক্ত করতে এবং সমাধান করতে দেয়।

কনফিগারযোগ্য হার্ডওয়্যার: নির্দিষ্ট সিস্টেমের প্রয়োজনীয়তা অনুসারে মডিউলটি তৈরি করতে Berg-টাইপ JP জাম্পার এবং WJ তারের জাম্পার অন্তর্ভুক্ত। স্ট্যান্ডঅফগুলি ভবিষ্যতের ফাংশন সম্প্রসারণের জন্য অতিরিক্ত ঐচ্ছিক কার্ড সমর্থন করে।

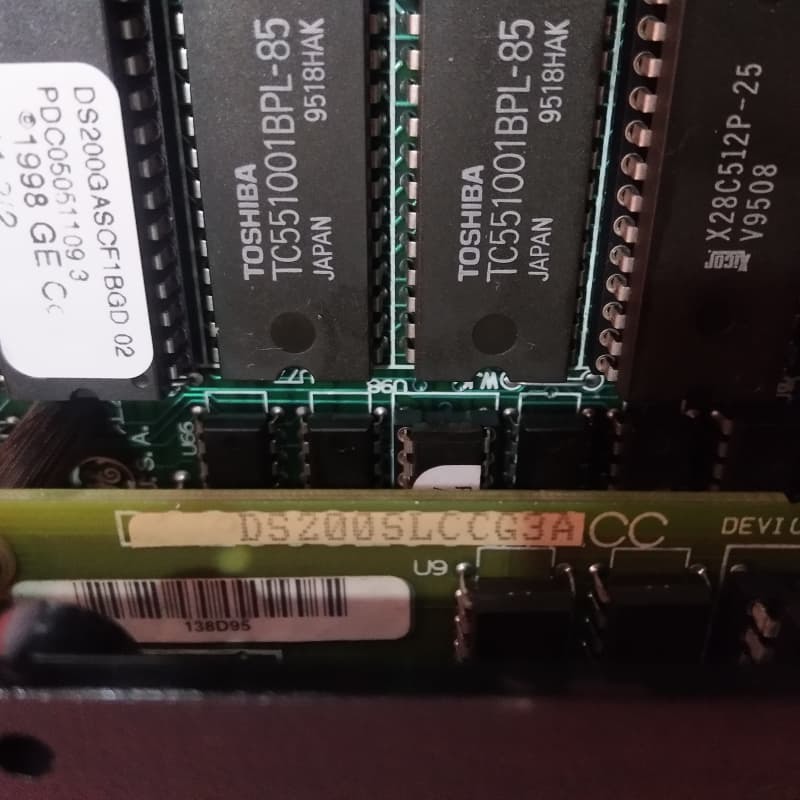

মূল মডিউল ২: DS200SLCCG3ACC (LAN কমিউনিকেশনauxiliary কার্ড)

এই auxiliary কার্ডটি গুরুত্বপূর্ণ নেটওয়ার্ক সংযোগ যোগ করে, যা DS215GASCG4AZZ01A-কে লোকাল এরিয়া নেটওয়ার্ক (LAN)-এর সাথে একত্রিত করতে এবং অন্যান্য সিস্টেম উপাদানগুলির সাথে ডেটা বিনিময় করতে সক্ষম করে। মূল DS200SLCCG3 প্যারেন্ট বোর্ডের একটি সংশোধিত সংস্করণ, এটি তিনটি মূল আপডেট অন্তর্ভুক্ত করে: দুটি কার্যকরী সংস্করণ (যোগাযোগের স্থিতিশীলতা এবং সামঞ্জস্যতা বৃদ্ধি) এবং একটি আর্টওয়ার্ক সংস্করণ (উপাদানগুলির স্থায়িত্ব বৃদ্ধি)। এর মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে:

ডুয়াল-সার্কিট কমিউনিকেশন: ড্রাইভ LAN সংকেতগুলির জন্য বিচ্ছিন্ন এবং অ-বিচ্ছিন্ন উভয় সার্কিট সরবরাহ করে, বিভিন্ন সিস্টেম সেটআপ জুড়ে সংকেত অখণ্ডতা নিশ্চিত করে।

LAN কন্ট্রোল প্রসেসর (LCP): সমস্ত ইনকামিং এবং আউটগোয়িং LAN সংকেত প্রক্রিয়াকরণ করে, যোগাযোগের কেন্দ্র হিসাবে কাজ করে। এর প্রোগ্রাম মেমরি দুটি অপসারণযোগ্য EPROM কার্তুজে সংরক্ষণ করা হয়, যা সহজে সফ্টওয়্যার আপডেট বা প্রতিস্থাপনের অনুমতি দেয়।

নির্বিঘ্ন ডেটা বিনিময়: LCP-কে DS200SDCCG4AEC-এর DCP-এর সাথে সংযোগ করতে ডুয়াল-পোর্টেড RAM ব্যবহার করে, যা LAN এবং ড্রাইভ কন্ট্রোল কোরের মধ্যে মসৃণ ডেটা স্থানান্তর করতে সক্ষম করে।

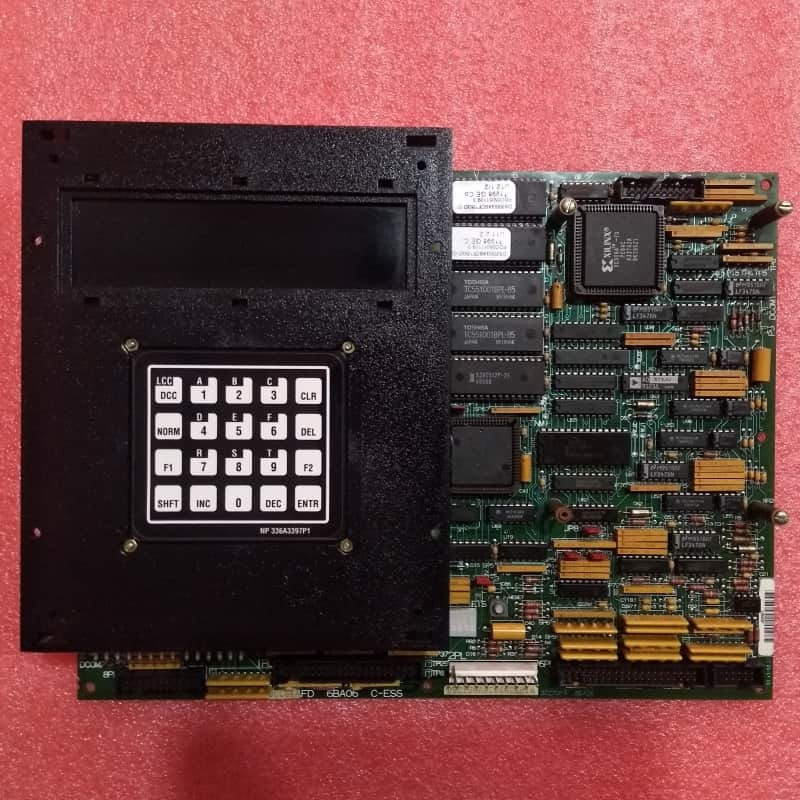

ব্যবহারকারী-বান্ধব ব্যবস্থাপনা: সিস্টেম ডায়াগনস্টিকস, কনফিগারেশন সেটিংস এবং রিয়েল-টাইম স্ট্যাটাস পরীক্ষাগুলিতে অ্যাক্সেস প্রদানের জন্য একটি সংযুক্তযোগ্য আলফানিউমেরিক প্রোগ্রামার কীপ্যাড সমর্থন করে, যা রক্ষণাবেক্ষণকে সহজ করে।

স্থায়িত্ব এবং সুরক্ষা: ভোল্টেজ সুরক্ষার জন্য মার্ক V-স্ট্যান্ডার্ড উপাদানগুলির সুবিধা নেয়, এছাড়াও একটি কার্যকরী অগ্রাধিকার-ভিত্তিক PCB কোটিং যা পরিবেশগত চাপ থেকে গুরুত্বপূর্ণ হার্ডওয়্যারকে রক্ষা করে।

পণ্য নম্বরের অন্তর্দৃষ্টি: এর অংশ নম্বরটি মূল বিবরণ এনকোড করে: “DS200” স্বাভাবিক মার্ক V অ্যাসেম্বলি এবং অভ্যন্তরীণ মার্কিন যুক্তরাষ্ট্রের উত্পাদন নিশ্চিত করে; “SLCC” LAN যোগাযোগের কার্যকারিতা নির্দেশ করে; “G3” এটিকে মার্ক V গ্রুপ 3-এ রাখে; এবং “ACC” এর তিনটি সংস্করণ নির্দেশ করে।

ইন্টিগ্রেটেড DS215GASCG4AZZ01A-এর মূল বৈশিষ্ট্য

অল-ইন-ওয়ান ইন্টিগ্রেশন: ড্রাইভ কন্ট্রোল এবং LAN যোগাযোগকে একটি একক ইউনিটে একত্রিত করে, পৃথক মডিউল ইনস্টলেশন দূর করে এবং তারের জটিলতা হ্রাস করে।

স্পিডট্রনিক উত্তরাধিকার: টার্বাইন ড্রাইভগুলির জন্য নির্ভরযোগ্য, শিল্প-প্রমাণিত কর্মক্ষমতা নিশ্চিত করতে মার্ক V-এর স্পিডট্রনিক প্রযুক্তি ব্যবহার করে।

ট্রিপল-প্রসেসর দক্ষতা: DCP/MCP/CMP সহযোগিতা গ্যাস, বাষ্প এবং উইন্ড টার্বাইনের উচ্চ-ডাইনামিক চাহিদা পূরণ করে, সুনির্দিষ্ট, প্রতিক্রিয়াশীল ড্রাইভ কন্ট্রোল সরবরাহ করে।

নির্বিঘ্ন LAN সংযোগ: DS200SLCCG3ACC LAN-এর মাধ্যমে কেন্দ্রীভূত পর্যবেক্ষণ এবং নিয়ন্ত্রণ সক্ষম করে, নেটওয়ার্কযুক্ত ডিভাইসগুলির সাথে ডেটা বিনিময় সমর্থন করে।

সরলীকৃত রক্ষণাবেক্ষণ: স্বজ্ঞাত LED ডায়াগনস্টিকস, অপসারণযোগ্য EPROM এবং একটি প্রোগ্রামার কীপ্যাড সমস্যা সমাধান এবং মেরামতের সময় কমিয়ে দেয়।
