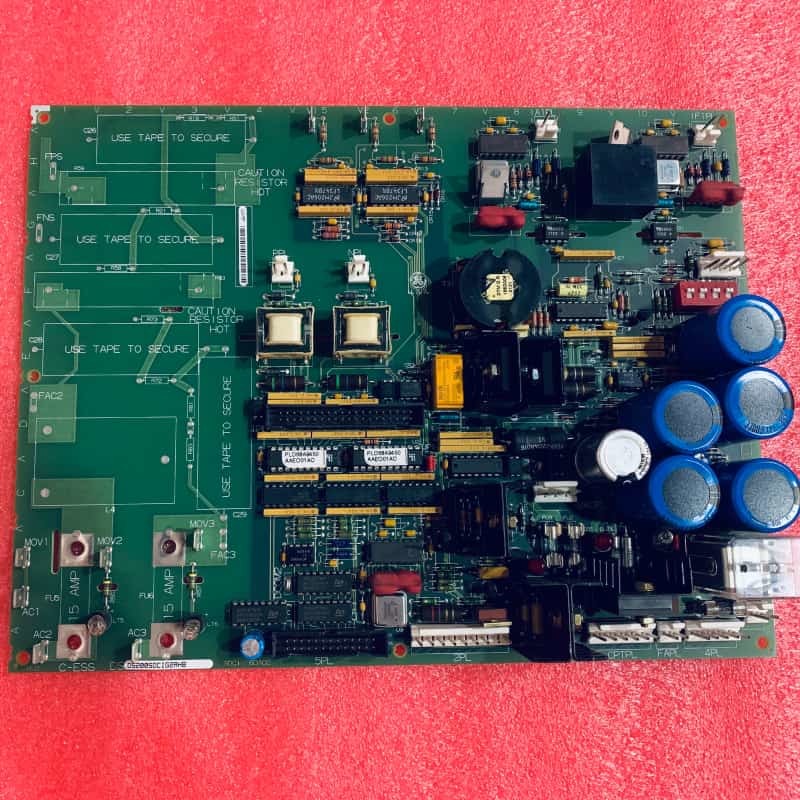

GE মার্ক V DS200SDCIG1AHB ডিসি পাওয়ার সাপ্লাই বোর্ড 200mm x 330mm

GE Mark V DS200SDCIG1AHB DC পাওয়ার সাপ্লাই এবং ইনস্ট্রুমেন্টেশন বোর্ড

পণ্যের বর্ণনাঃ

জিইDS200SDCIG1AHBএটি GE এর Mark V টারবাইন কন্ট্রোল সিস্টেম এবং DC2000 ড্রাইভ কন্ট্রোল সিস্টেমের জন্য একটি পাওয়ার সাপ্লাই বোর্ড। এটি DC2000 ড্রাইভগুলির সাথে ইন্টারফেস হিসাবে কাজ করে,এক দিকের মোটর অপারেশনের জন্য নোন-রিভার্স/নন-প্লাগিং (NRX) মোটর কন্ট্রোল সক্ষম করেগ্রুপ ১ মার্ক ভি উপাদান হিসাবে, এর তিনটি সংশোধন রয়েছেঃ দুটি কার্যকরী, একটি আর্টওয়ার্ক এবং দেশীয় উত্পাদন।

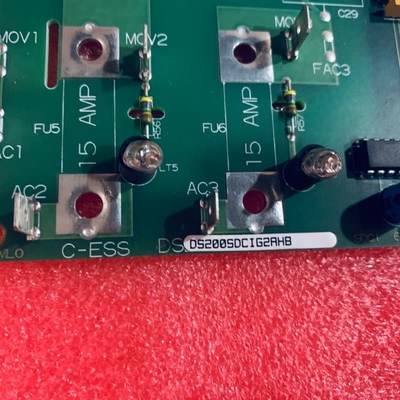

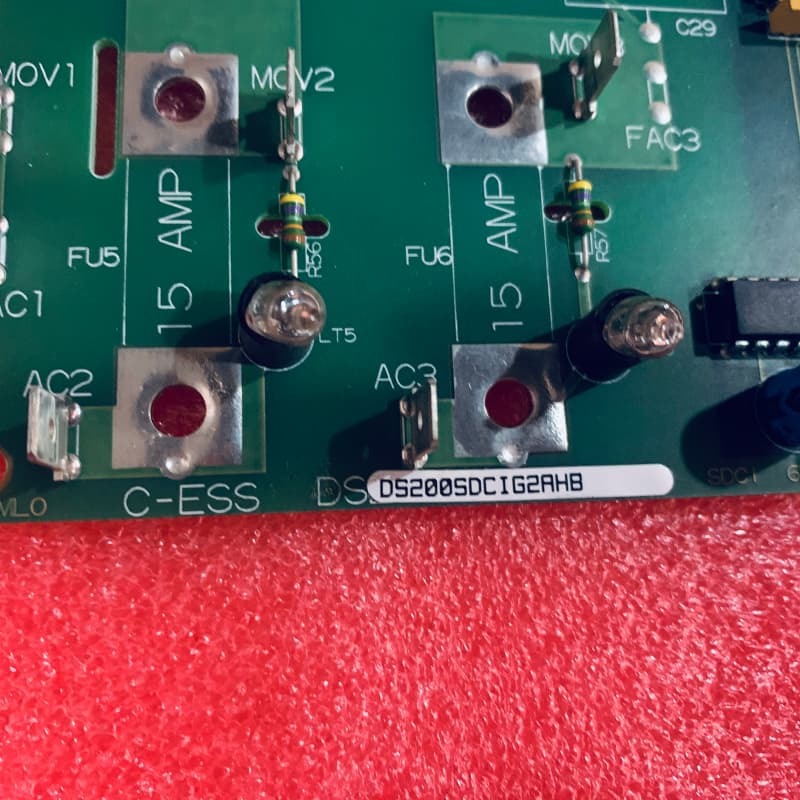

মূল হার্ডওয়্যারে পাওয়ার সার্কিট রয়েছে ----আর্মার এসসিআর গেটিং, মোটর ফিল্ড কন্ট্রোল, ফিউজ--- এফইউ 1-এফইউ 3, এফইউ 5-এফইউ 6 115 ভি এসি / সংকেত শক্তির জন্য, দুটি জাম্পার এবং এসডাব্লু 1। এটি দুটি সংস্করণ সরবরাহ করেঃSDCIG1 যে অভ্যন্তরীণ 10A NRX ক্ষেত্র নিয়ন্ত্রণ 15A ফিউজড আউটপুট সঙ্গে, লাইন রিঅ্যাক্টর, স্নাবারস এবং এসডিসিআইজি 2 বাহ্যিক ক্ষেত্র সরবরাহ ব্যবস্থাপনা। পাওয়ার সাপ্লাইগুলির মধ্যে ±5V/±15V/±24V ডিসি এবং 115V এসি অন্তর্ভুক্ত রয়েছে; ক্ষেত্রের বর্তমান নিয়ন্ত্রণের জন্য এটি থাইরিস্টর-ডায়োড ব্রিজ ব্যবহার করে।

বৈশিষ্ট্যঃ

এনআরএক্স মোটর কন্ট্রোলঃDC2000 ড্রাইভগুলির জন্য এক-দিকের মোটর অপারেশন সক্ষম করে, ধারাবাহিক, এক-দিকের অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্যতা বৃদ্ধি করে।

ডাবল-ভার্সন নমনীয়তাঃএসডিসিআইজি 1 (ইন্টিগ্রেটেড 10 এ ফিল্ড কন্ট্রোল) স্ব-নির্ভর সেটআপগুলির জন্য উপযুক্ত; এসডিসিআইজি 2 (বাহ্যিক ক্ষেত্র পরিচালনা) বাহ্যিক সিস্টেমের জন্য কাস্টমাইজেশন সরবরাহ করে।

ব্যাপক সুরক্ষাঃনিওন ব্লো ইঙ্গিতকারী ফিউজ, এসি/ডিসি স্ন্যাবার এবং লাইন রিঅ্যাক্টর ভোল্টেজ স্পাইক, গোলমাল এবং উপাদান ক্ষতির বিরুদ্ধে রক্ষা করে।

সঠিক পাওয়ার রেগুলেশনঃথাইরিস্টর-ডায়োড ব্রিজ এবং ডেডিকেটেড পাওয়ার সার্কিট (±5V/±15V/±24V DC, 115V AC) স্থিতিশীল ক্ষেত্রের বর্তমান এবং সিস্টেমের শক্তি নিশ্চিত করে।

টেকনিক্যাল প্যারামিটারঃ
