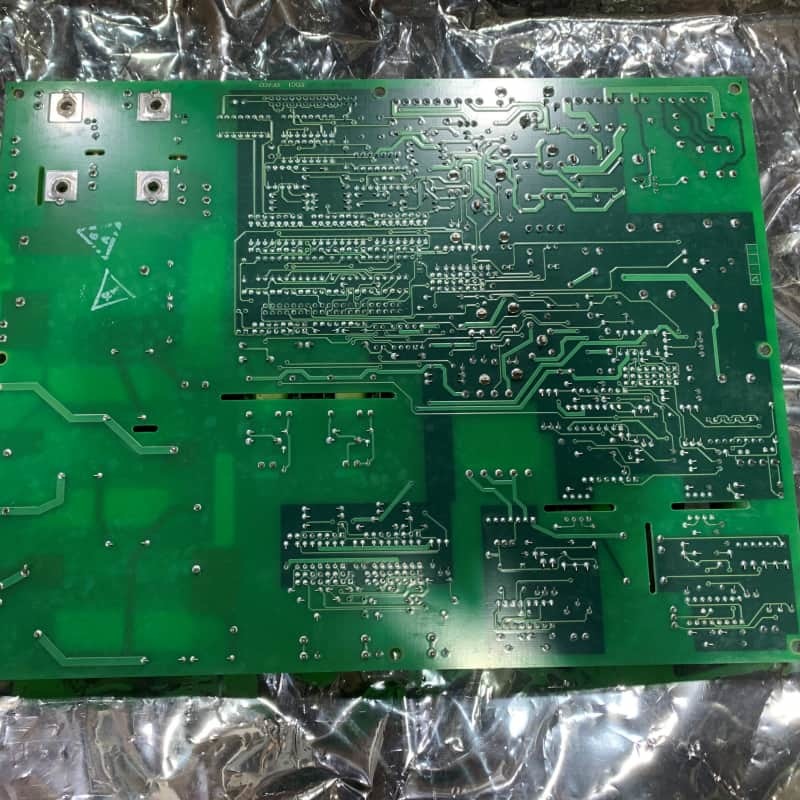

GE DS200SDCIG2AFB ডিসি পাওয়ার সাপ্লাই বোর্ড 200mm x 330mm

GE DS200SDCIG2AFB ডিসি পাওয়ার সাপ্লাই বোর্ড

পণ্যের বর্ণনাঃ

জিইDS200SDCIG2AFBএটি একটি ডিসি পাওয়ার সাপ্লাই অ্যান্ড ইনস্ট্রুমেশন বোর্ড যা জিই'র মার্ক ভি সিরিজের অন্তর্গত। এটি পেটেন্টকৃত স্পিডট্রনিক নিয়ন্ত্রণ প্রযুক্তিকে সংহত করে শেষ জিই লাইনগুলির মধ্যে একটি।মূল DS200SDCIG2 মাদার বোর্ডের একটি সংশোধিত রূপ হিসাবে, এটি স্ট্যান্ডার্ড মার্ক ভি সমাবেশ শৈলী বজায় রাখে এবং DC2000 ড্রাইভ কন্ট্রোল সিস্টেমগুলিকে পরিবেশন করে।

এটি বহিরাগত উত্তেজক ব্যবহারের জন্য ডিজাইন করা হয়েছে, এটি 600 VAC পর্যন্ত ইনপুট ভোল্টেজ পরিচালনা করে, ডিসি মোটর সংকেত এবং এসি লাইনগুলি যন্ত্রের সময় লজিক পাওয়ার এবং ইন্টারফেস সার্কিট সরবরাহ করে।মূল হার্ডওয়্যারের মধ্যে রয়েছে আর্মচার এসসিআর গেটিং ড্রাইভার সার্কিট, মোটর ফিল্ড পাওয়ার সার্কিট, ব্যবহারকারীর দ্বারা কনফিগারযোগ্য দুটি জাম্পার (এমডি / এমএ কন্টাক্টর স্বাধীনতার জন্য জেপি 1, এমএ কন্টাক্টর ড্রপআউট সময়ের জন্য জেপি 2) এবং কন্টাক্টর ড্রাইভ সার্কিট-----রিলি কে 2 পাইলট রিলি হিসাবে,115 VAC MA contactor পাওয়ারের জন্য CNPL, MACPL জন্য 24 VDC MD contactor FET আউটপুট. স্ট্যাটিক-সংবেদনশীল, এটি হ্যান্ডলিং সময় একটি গ্রাউন্ডিং বেল্ট প্রয়োজন. প্রতিস্থাপনের জন্য, ড্রাইভ বন্ধ শক্তি, পুরানো বোর্ড থেকে জাম্পার সেটিংস ম্যাচ,এবং GEI-100173 ম্যানুয়াল পড়ুন.

বৈশিষ্ট্যঃ

বাহ্যিক উত্তেজক অপ্টিমাইজেশানঃDC2000 ড্রাইভের জন্য বিভিন্ন পাওয়ার সিস্টেমের চাহিদা পূরণের জন্য 600 VAC ইনপুট পর্যন্ত সমর্থন করে বাহ্যিক উত্তেজকগুলির জন্য উপযুক্ত।

কন্টাক্টর নিয়ন্ত্রণের নির্ভুলতাঃএমএ/এমডি কন্টাক্টর অপারেশনকে সূক্ষ্মভাবে টিউন করার জন্য রিলে কে২, ডেডিকেটেড সংযোগকারী (সিএনপিএল/এমএসিপিএল) এবং জাম্পার (জেপি১/জেপি২) একীভূত করে, কাস্টমাইজযোগ্য স্বাধীনতা এবং ড্রপআউট সময় সক্ষম করে।

সুরক্ষিত হ্যান্ডলিংঃস্ট্যাটিক-সংবেদনশীল হিসাবে শ্রেণীবদ্ধ, ইনস্টলেশন / প্রতিস্থাপনের সময় উপাদান ক্ষতি রোধ করার জন্য গ্রাউন্ডিং স্ট্র্যাপ প্রয়োজন।

ড্রপ-ইন প্রতিস্থাপনঃঅন্যান্য মার্ক ভি এসডিসিআই বোর্ডগুলির জন্য প্রাথমিক প্রতিস্থাপন হিসাবে কাজ করে, মসৃণ সিস্টেম ইন্টিগ্রেশনের জন্য জাম্পার সেটিংসের সাথে মেলে এমন স্পষ্ট প্রয়োজনীয়তা সহ

টেকনিক্যাল প্যারামিটারঃ
