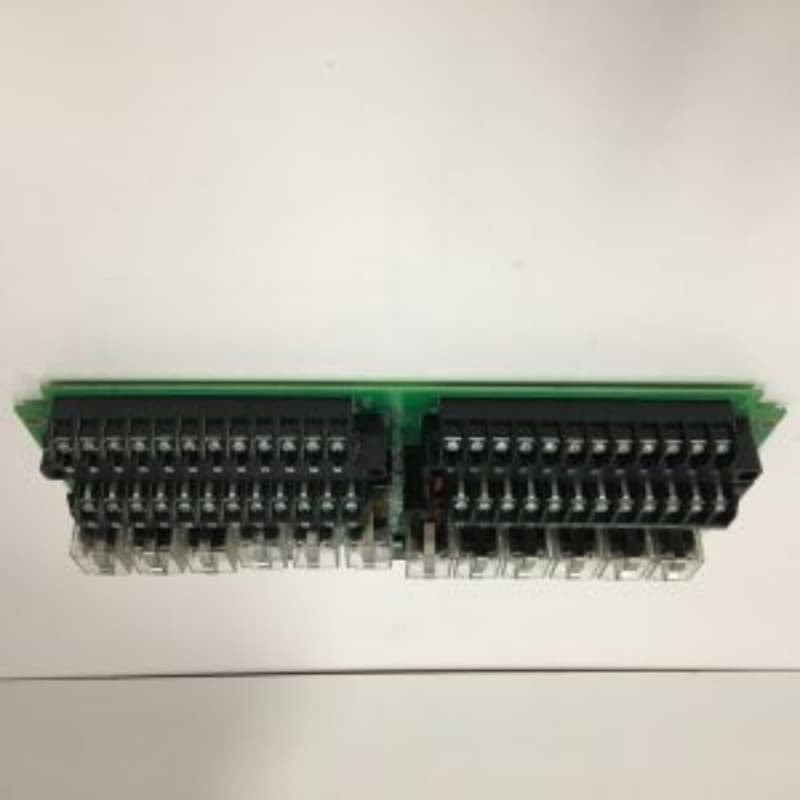

GE IS200TTURH1CCC টার্মিনাল টার্বাইন বোর্ড 330mm x 200mm

GE এর IS200TTURH1CCC হল একটি টার্বাইন টার্মিনাল বোর্ড যা বিশেষভাবে GE-এর Mark VIe টার্বাইন কন্ট্রোল সিস্টেমের জন্য ডিজাইন করা হয়েছে—একটি ইকোসিস্টেম যা বায়ু, গ্যাস এবং বাষ্প টার্বাইন ব্যবস্থাপনা এবং নিয়ন্ত্রণের জন্য তৈরি করা হয়েছে। পেটেন্ট করা স্পিডট্রনিক কন্ট্রোল প্রযুক্তিকে একত্রিত করার জন্য GE Mark সিরিজের অন্যতম, Mark VIe সিরিজ শিল্প অটোমেশন-এ মূল্যবান, যদিও GE আর এটি সমর্থন করে না, যার ফলে IS200TTURH1CCC-এর মতো যন্ত্রাংশ দুষ্প্রাপ্য হয়ে পড়েছে। AX কন্ট্রোল এই বোর্ডের স্টক বজায় রাখে, যা বাজার চাহিদা মেটাতে সংস্কারকৃত বা নতুন সারপ্লাস ইউনিট হিসেবে পাওয়া যায়।

কার্যকরীভাবে, IS200TTURH1CCC প্রাইমারি টার্বাইন প্রোটেকশন PCB (VTUR)-এর সাথে ইন্টারফেস করে এবং PTUR প্যাকগুলির মাধ্যমে প্রাইমারি ট্রিপ টার্মিনাল বোর্ড নিয়ন্ত্রণ করে, যা সিমপ্লেক্স এবং TMR উভয় অ্যাপ্লিকেশন সমর্থন করে—টার্বাইন নিয়ন্ত্রণে ফল্ট সহনশীলতার জন্য গুরুত্বপূর্ণ।

শারীরিকভাবে, বোর্ডটিতে তিনটি মহিলা 37-পিন পোর্ট, TRPG বোর্ডের সংযোগের জন্য তিনটি পুরুষ 37-পিন সংযোগকারী এবং দুটি টার্মিনাল স্ট্রিপ রয়েছে। এটিতে দুটি সবুজ 3-পিন জ্যাক, একটি সাদা 4-পিন জ্যাক, শক্তিশালী বটম টার্মিনাল হোল, টপ মাউন্টিং ডিভোট এবং ফ্যাক্টরি-ড্রিল করা ছিদ্রও রয়েছে। অভ্যন্তরীণ উপাদানগুলির মধ্যে রয়েছে দুটি বড় ট্রান্সফরমার, আটটি লাল গোলাকার অংশ এবং অসংখ্য ডায়োড, প্রতিরোধক এবং ক্যাপাসিটর। ক্ষতি রোধ করার জন্য অ্যান্টিস্ট্যাটিক হ্যান্ডলিং প্রয়োজন, এবং বিস্তারিত নির্দেশিকা GEI-100575-এ উপলব্ধ।

মূল বৈশিষ্ট্য
মার্ক VIe এবং স্পিডট্রনিক ইন্টিগ্রেশন: মার্ক VIe সিরিজের জন্য তৈরি করা হয়েছে, বায়ু/গ্যাস/বাষ্প টার্বাইন কন্ট্রোল সিস্টেমের সাথে সামঞ্জস্যতা নিশ্চিত করে এবং উত্তরাধিকার নির্ভরযোগ্যতা বৃদ্ধি করে।

টার্বাইন সুরক্ষা কার্যকারিতা: VTUR-এর সাথে ইন্টারফেস করে এবং PTUR প্যাকগুলির মাধ্যমে TRPG নিয়ন্ত্রণ করে, ক্রিটিক্যাল টার্বাইন অপারেশনে ফল্ট সহনশীলতা বাড়ানোর জন্য সিমপ্লেক্স এবং TMR সেটআপ সমর্থন করে।

শক্তিশালী হার্ডওয়্যার ডিজাইন: TRPG লিঙ্কিংয়ের জন্য 37-পিন পোর্ট/সংযোগকারী, ডুয়াল টার্মিনাল স্ট্রিপ এবং ডেডিকেটেড জ্যাক দিয়ে সজ্জিত; অভ্যন্তরীণ উপাদানগুলি শিল্পগত স্থায়িত্বের জন্য গঠিত।

কনফর্মাল কোটিং: কনফর্মাল PCB কোটিং বৈশিষ্ট্যযুক্ত, যা আর্দ্রতা, ধুলো এবং ক্ষয় প্রতিরোধের ক্ষমতা বাড়ায়—কঠিন টার্বাইন সুবিধা পরিবেশের জন্য অপরিহার্য।

অ্যান্টিস্ট্যাটিক প্রয়োজনীয়তা: স্ট্যাটিক শক থেকে সংবেদনশীল সার্কিটরি রক্ষা করার জন্য অ্যান্টিস্ট্যাটিক হ্যান্ডলিং বাধ্যতামূলক, যা ইনস্টলেশন এবং রক্ষণাবেক্ষণের সময় বোর্ডের কার্যকারিতা বজায় রাখে।
