GE IS200RCSBG1BAA RC স্ন্যাবার কার্ড 100mm নেট প্রস্থ

GE IS200RCSBG1BAA একটি 620 ফ্রেম RC স্নাবার কার্ড যা ডায়োড এবং সিলিকন-নিয়ন্ত্রিত রেকটিফায়ার (SCRs)-কে ওভারভোল্টেজ ক্ষতি থেকে রক্ষা করার জন্য তৈরি করা হয়েছে। পাওয়ার ইলেকট্রনিক্স সিস্টেমে একটি গুরুত্বপূর্ণ উপাদান হিসাবে, এটি প্রয়োজনীয় স্নাবার সার্কিট সরবরাহ করে স্থিতিশীল অপারেশন নিশ্চিত করে, প্রতি ব্রিজ কনফিগারেশনে একটি কার্ডের প্রয়োজন হয়।

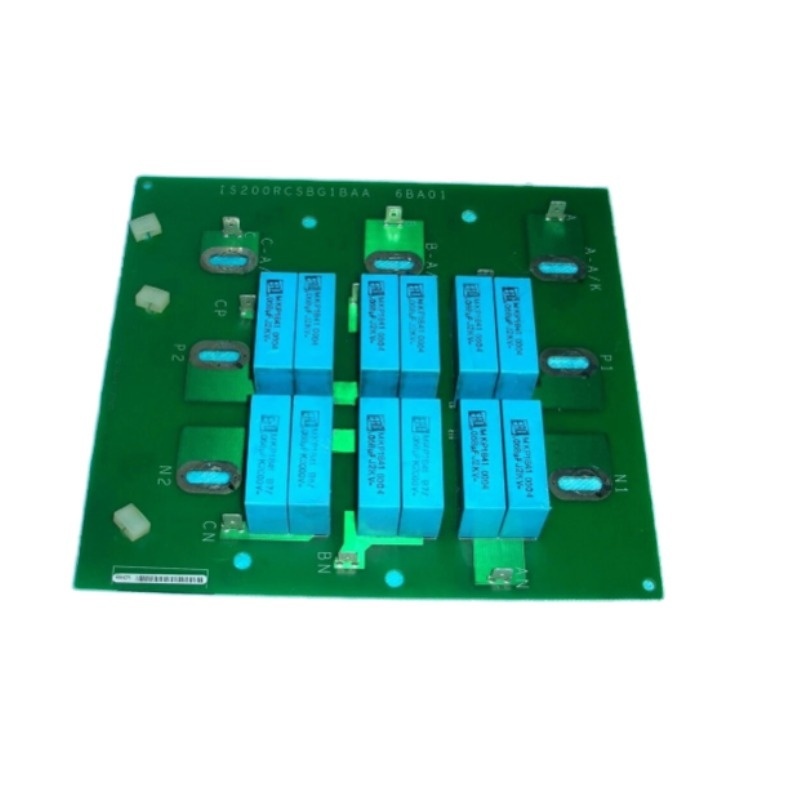

এটিতে ছয় জোড়ায় সজ্জিত বারোটি সারফেস-মাউন্টেড ক্যাপাসিটর রয়েছে, প্রতিটি ক্যাপাসিটরের ক্যাপাসিট্যান্সের পরিসীমা 0.095–0.150 µF এবং ক্ল্যাম্পিং কারেন্ট 8.5 Apk। এই কনফিগারেশন ভোল্টেজ স্পাইক এবং ট্রানজিয়েন্ট কারেন্টের সুনির্দিষ্ট নিয়ন্ত্রণ করতে দেয়। প্রতিটি ক্যাপাসিটর জোড়া একটি ডেডিকেটেড স্ট্যাব-অন ​​কানেক্টরের সাথে সারিবদ্ধ থাকে, যা ইনস্টলেশন এবং রক্ষণাবেক্ষণকে সহজ করে। বোর্ডটিতে N1, N2, P1, P2, A-A/K, B-A/K, এবং C-A/K লেবেলযুক্ত সাতটি কন্ডাকটিভ-রিংড টার্মিনাল সংযোগও রয়েছে, যা নিরাপদ বৈদ্যুতিক সংযোগের সুবিধা দেয়।

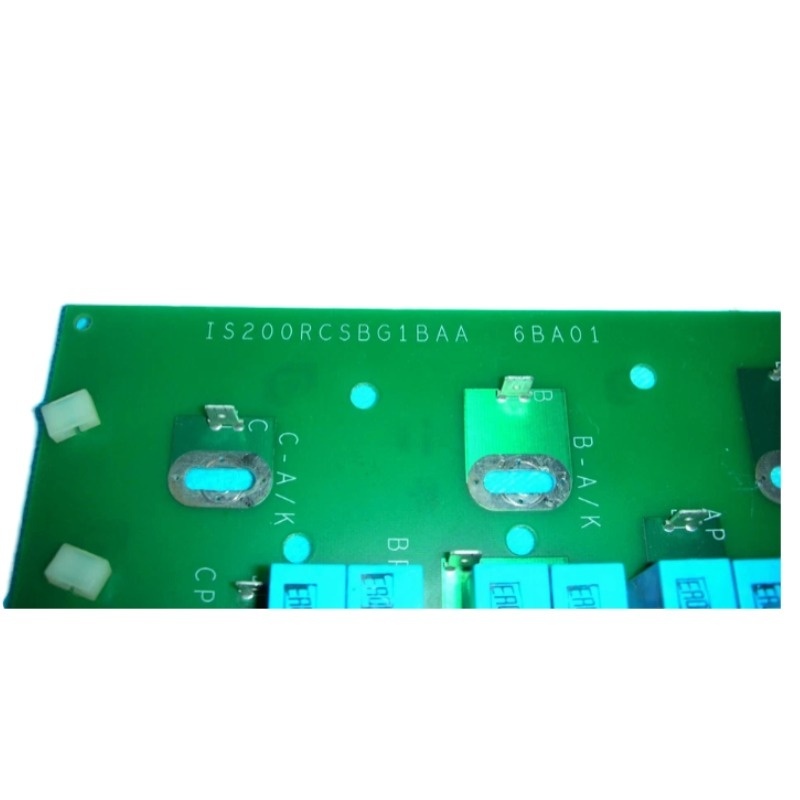

কার্ডটিতে জেনারেল ইলেকট্রিক লোগো এবং 6BA01-এর মতো পণ্যের কোড চিহ্নিত করা আছে, সহজে মাউন্ট করার জন্য দুটি কোণে ফ্যাক্টরি-ড্রিল করা ছিদ্র রয়েছে। এর কার্যকারিতা, অ্যাপ্লিকেশন প্রয়োজনীয়তা, হ্যান্ডলিং সতর্কতা এবং প্রতিস্থাপন পদ্ধতি সম্পর্কে বিস্তারিত জানার জন্য, ব্যবহারকারীদের নিরাপদ এবং কার্যকর অপারেশন নিশ্চিত করতে GE-এর অফিসিয়াল ডকুমেন্টেশন দেখতে হবে।
